Einbauhinweise

12

Einsatzbedingungen: Einbau

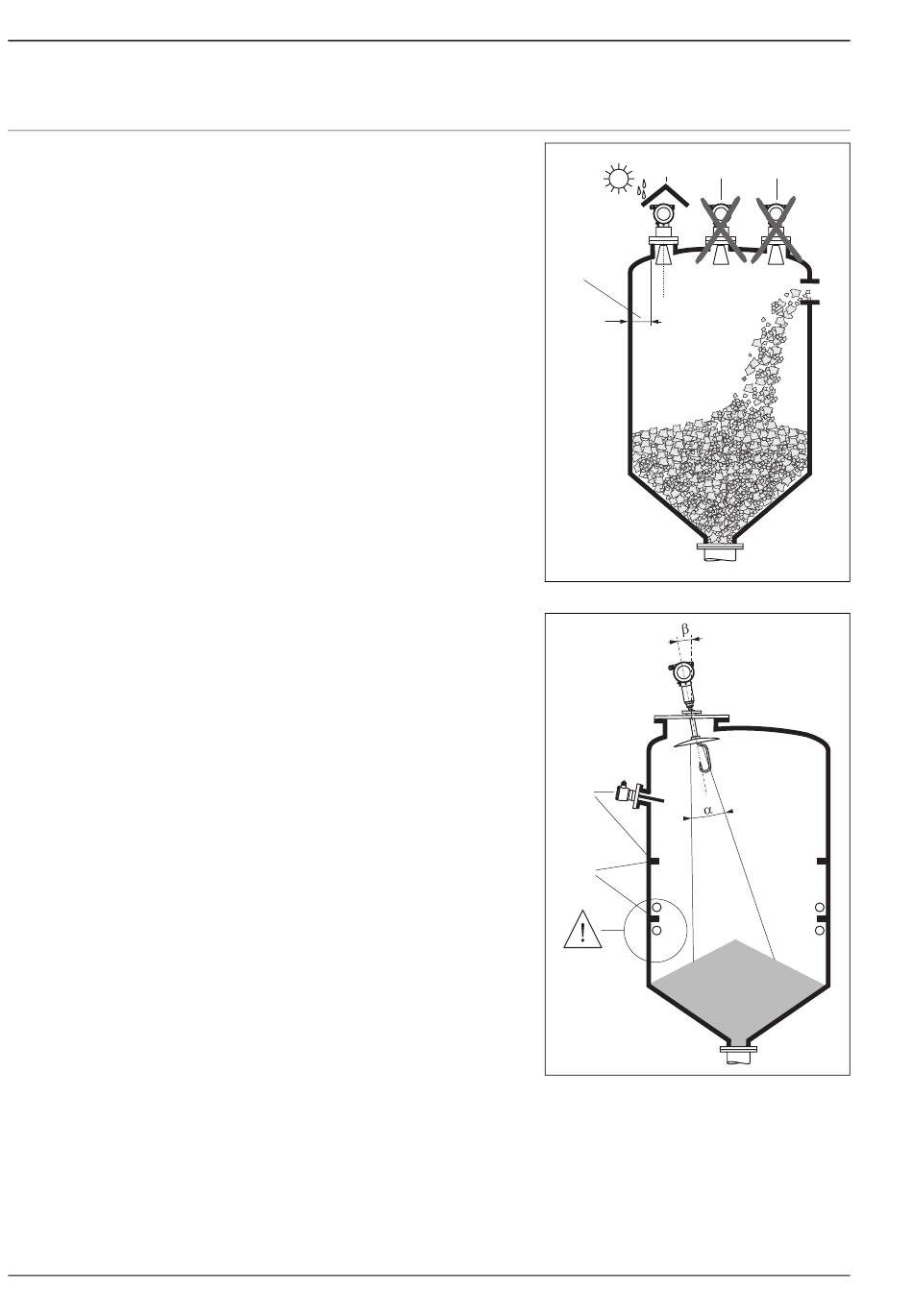

Einbaulage
• Empfohlener Abstand (1) Wand-Stutzenaußen-
kante: ~1/6 des Behälterdurchmessers. Das Gerät
sollte aber auf keinen Fall näher als 20 cm zur
Behälterwand montiert werden.
• Nicht mittig (3), da Interferenzen zu Signalverlust
führen können.
• Nicht über dem Befüllstrom (4).
• Der Einsatz einer Wetterschutzhaube (2) wird
empfohlen, um den Messumformer gegen direkte
Sonneneinstrahlung oder Regen zu schützen. Die
Montage und Demontage erfolgt einfach durch
eine Spannschelle (siehe "Zubehör" auf Seite 31).
• Bei Anwendungen mit starker Staubentwicklung
kann durch den integrierten Spülluftanschluss ein
Zusetzen der Antenne vermieden werden.
Behältereinbauten
• Vermeiden Sie, dass sich Einbauten (1) wie Grenz-
schalter, Streben usw. innerhalb des Strahlenkegels
befinden (siehe Abstrahlwinkel auf Seite 13).
• Symmetrisch angeordnete Einbauten (2) wie z.B.
Verstärkungsringe, Heizschlangen etc. können die
Messung beeinträchtigen.
Optimierungsmöglichkeiten
• Antennengröße: je größer die Antenne, desto klei-
ner der Abstrahlwinkel und umso weniger Stö-
rechos.
• Störechoausblendung: durch die elektronische
Ausblendung von Störechos kann die Messung
optimiert werden.
• Ausrichtung der Antenne: siehe "Optimale Einbau-
position".
• Bei Geräten mit Ausrichtvorrichtung kann der Sen-
sor optimal auf die Behältergegebenheiten ausge-
richtet und/oder Störrelexionen vermieden wer-
den.
Der max. Winkel β beträgt ±15°.
Für weitere Informationen wenden Sie sich bitte an
Endress+Hauser.
2 3
1
1
2
