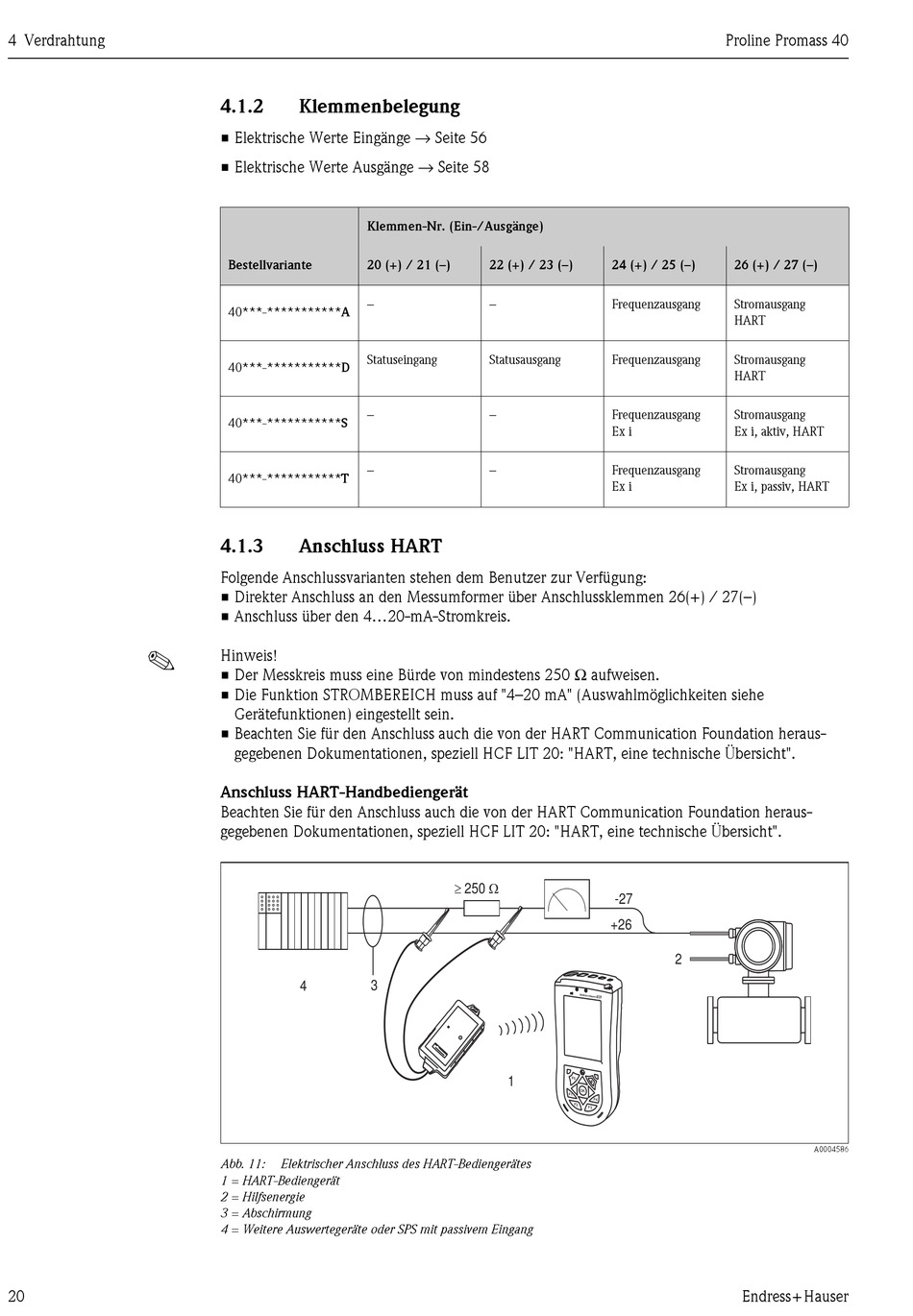

4 Verdrahtung
!
20
4.1.2

Klemmenbelegung

• Elektrische Werte Eingänge → Seite 56
• Elektrische Werte Ausgänge → Seite 58
Klemmen-Nr. (Ein-/Ausgänge)
Bestellvariante 20 (+) / 21 (–)
−
40***-***********A
Statuseingang
40***-***********D
−
40***-***********S
−
40***-***********T
4.1.3

Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26(+) / 27(–)
• Anschluss über den 4...20-mA-Stromkreis.
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Die Funktion STROMBEREICH muss auf "4–20 mA" (Auswahlmöglichkeiten siehe
Gerätefunktionen) eingestellt sein.
• Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
4 3
Abb. 11: Elektrischer Anschluss des HART-Bediengerätes
1 = HART-Bediengerät
2 = Hilfsenergie
3 = Abschirmung
4 = Weitere Auswertegeräte oder SPS mit passivem Eingang
22 (+) / 23 (–) 24 (+) / 25 (–)
−
Frequenzausgang
Statusausgang Frequenzausgang
−
Frequenzausgang
Ex i
−
Frequenzausgang
Ex i
³ W
250
-27
+26
1
Proline Promass 40
26 (+) / 27 (–)
Stromausgang
HART
Stromausgang
HART
Stromausgang
Ex i, aktiv, HART
Stromausgang
Ex i, passiv, HART
2
A0004586
