Darüber hinaus können Sie den angezeigten Code-
Symbolen folgende Informationen entnehmen:
1 Anzeige der aktuellen Heizungs-
Vorlauftemperatur oder
Anzeige eines Status- oder Fehlercodes
2 Klartextanzeige (nur ecoTEC exclusiv)
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
Heizbetrieb aktiv
permanent an: Betriebsart Heizbetrieb
blinkt: Brennersperrzeit Heizbetrieb
Warmwasserbereitung aktiv
permanent an: Betriebsart Speicherladung (VC-
Geräte) ist in Bereitschaft, oder es erfolgt eine
Warmwasserzapfung (VCW-Geräte)
blinkt: Speicherladung ist in Betrieb (VC-Geräte),
Brenner an
Aqua-Comfort-System plus aktiv (nur VCW-Geräte)
permanent an: Comfortbetrieb ist in Bereitschaft
blinkt: Comfortbetrieb ist in Betrieb (Brenner an)
Interne Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Anzeige des momentanen Brenner--
Modulationsgrades
(nur ecoTEC exclusiv)
Flamme mit Kreuz:
Störung während des Brennerbetriebs; Gerät ist
abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
3.2 Prüfungen vor Inbetriebnahme

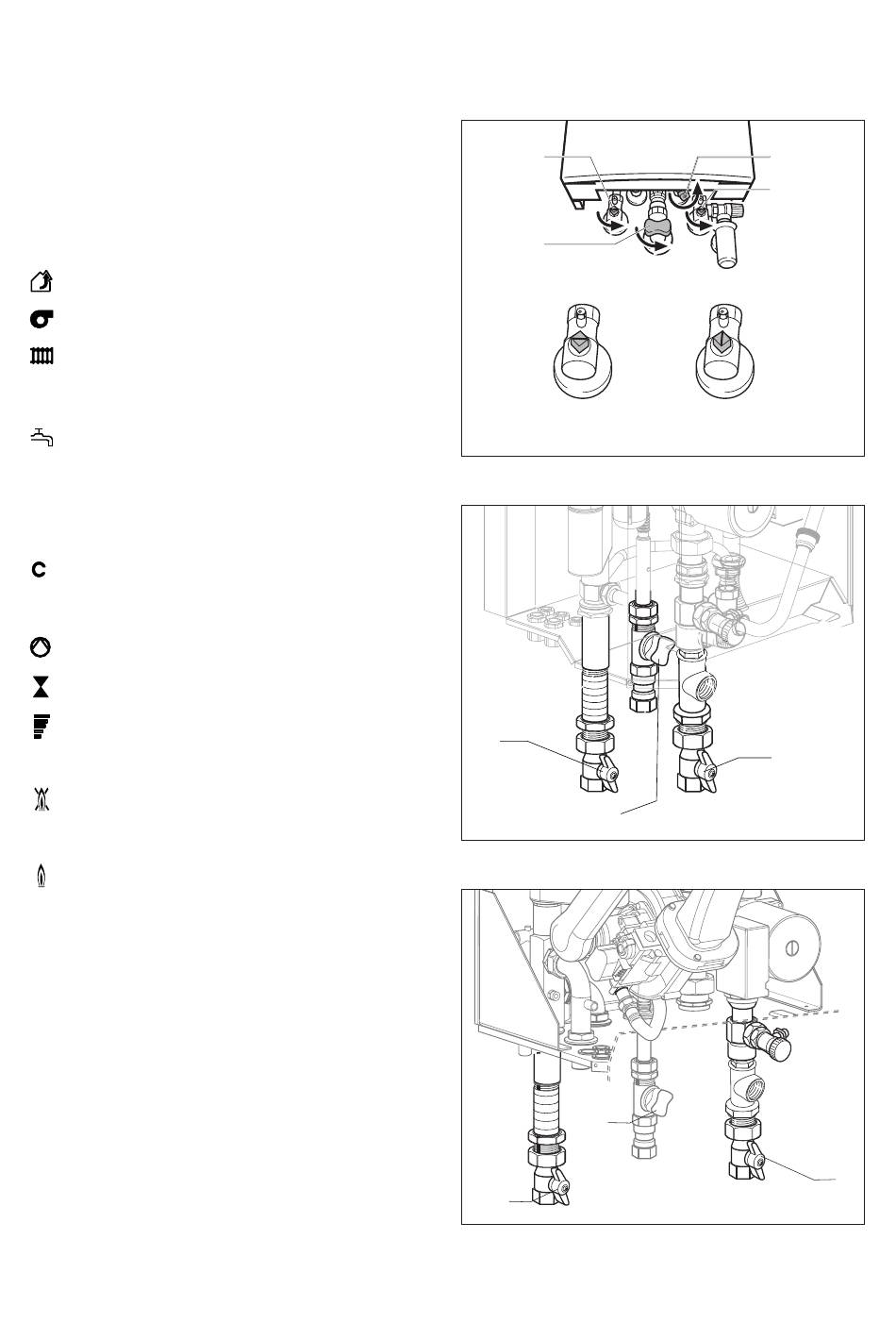

3.2.1 Absperreinrichtungen öffnen (Abb. 3.4 bis 3.6)
• Öffnen Sie den Gasabsperrhahn (1) durch Eindrücken
und Drehen gegen den Uhrzeigersinn bis zum festen
Anschlag.
• Bei Geräteausführung VCW:
Öffnen Sie das Kaltwasser-Absperrventil (2) durch
Drehen gegen den Uhrzeigersinn bis zum Anschlag.
• Kontrollieren Sie, ob die Wartungshähne im Vorlauf (3)
und Rücklauf (4) geöffnet sind. Dies ist der Fall, wenn
die Kerbe im Vierkant der Wartungshähne mit der
Rohrleitungsrichtung übereinstimmt. Sollten die War-
tungshähne geschlossen sein, können sie mit Hilfe
eines Maulschlüssels durch eine Vierteldrehung nach
rechts oder links geöffnet werden.
Bedienungsanleitung ecoTEC exclusiv und classic
Seite 7
Abb. 3.4 Absperreinrichtungen öffnen (VC/VCW 126-356)
3
Abb. 3.5 Absperreinrichtungen öffnen (VC 466)
3
Abb. 3.6 Absperreinrichtungen öffnen (VC 656)
3
1
Wartungshähne Wartungshähne
3 und 4 geschlossen 3 und 4 offen
1
1
Bedienung 3
2
4
4
4
7 7
