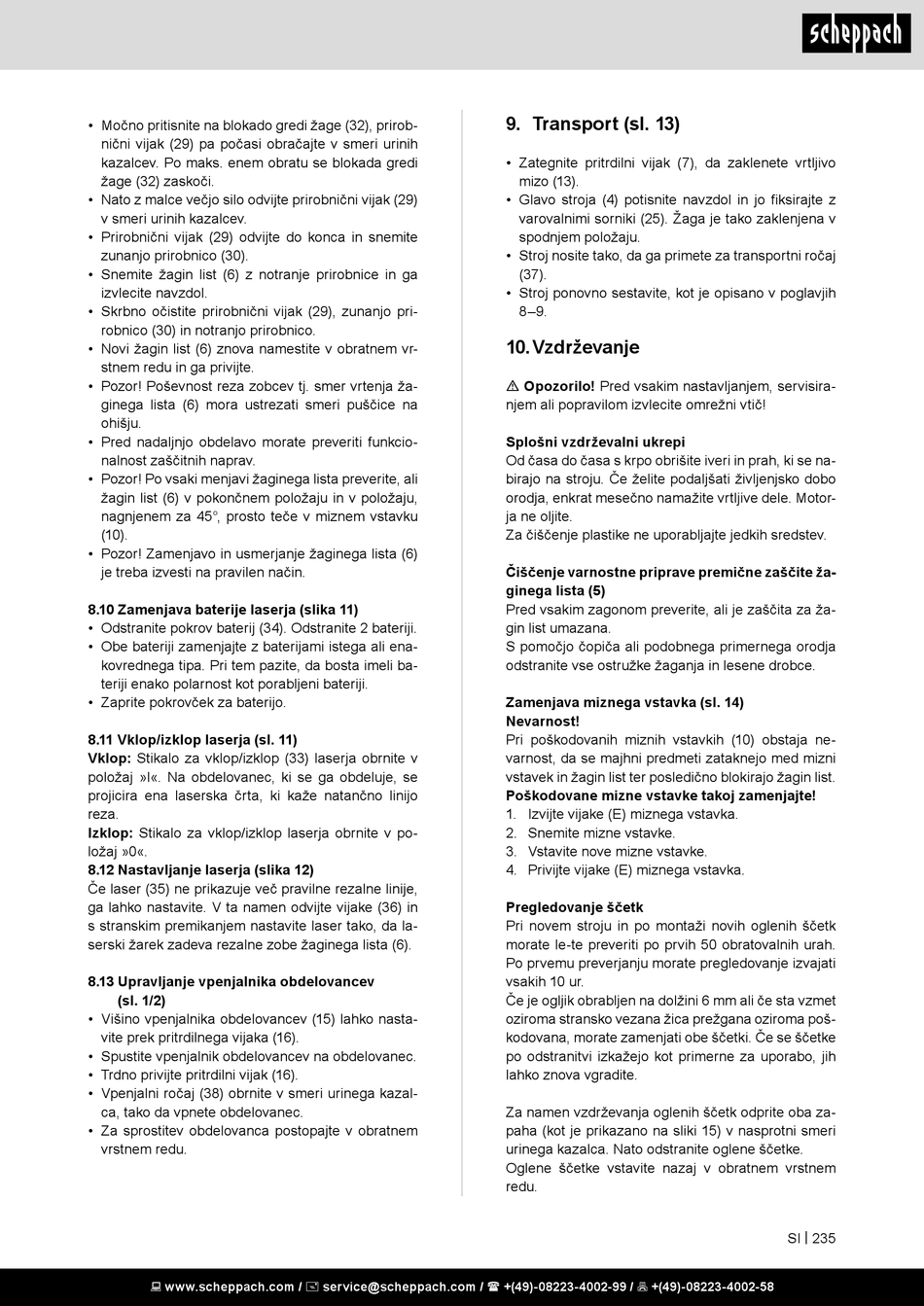

• Močno pritisnite na blokado gredi žage (32), prirob-
nični vijak (29) pa počasi obračajte v smeri urinih
kazalcev. Po maks. enem obratu se blokada gredi
žage (32) zaskoči.
• Nato z malce večjo silo odvijte prirobnični vijak (29)
v smeri urinih kazalcev.
• Prirobnični vijak (29) odvijte do konca in snemite
zunanjo prirobnico (30).
• Snemite žagin list (6) z notranje prirobnice in ga
izvlecite navzdol.
• Skrbno očistite prirobnični vijak (29), zunanjo pri-
robnico (30) in notranjo prirobnico.
• Novi žagin list (6) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Pozor! Poševnost reza zobcev tj. smer vrtenja ža-
ginega lista (6) mora ustrezati smeri puščice na
ohišju.
• Pred nadaljnjo obdelavo morate preveriti funkcio-
nalnost zaščitnih naprav.
• Pozor! Po vsaki menjavi žaginega lista preverite, ali
žagin list (6) v pokončnem položaju in v položaju,
nagnjenem za 45°, prosto teče v miznem vstavku
(10).
• Pozor! Zamenjavo in usmerjanje žaginega lista (6)
je treba izvesti na pravilen način.
8.10 Zamenjava baterije laserja (slika 11)
• Odstranite pokrov baterij (34). Odstranite 2 bateriji.
• Obe bateriji zamenjajte z baterijami istega ali ena-
kovrednega tipa. Pri tem pazite, da bosta imeli ba-
teriji enako polarnost kot porabljeni bateriji.
• Zaprite pokrovček za baterijo.
8.11 Vklop/izklop laserja (sl. 11)
Vklop: Stikalo za vklop/izklop (33) laserja obrnite v
položaj »I«. Na obdelovanec, ki se ga obdeluje, se
projicira ena laserska črta, ki kaže natančno linijo
reza.
Izklop: Stikalo za vklop/izklop laserja obrnite v po-
ložaj »0«.
8.12 Nastavljanje laserja (slika 12)
Če laser (35) ne prikazuje več pravilne rezalne linije,
ga lahko nastavite. V ta namen odvijte vijake (36) in
s stranskim premikanjem nastavite laser tako, da la-
serski žarek zadeva rezalne zobe žaginega lista (6).
8.13 Upravljanje vpenjalnika obdelovancev
(sl. 1/2)
• Višino vpenjalnika obdelovancev (15) lahko nasta-
vite prek pritrdilnega vijaka (16).
• Spustite vpenjalnik obdelovancev na obdelovanec.
• Trdno privijte pritrdilni vijak (16).
• Vpenjalni ročaj (38) obrnite v smeri urinega kazal-
ca, tako da vpnete obdelovanec.
• Za sprostitev obdelovanca postopajte v obratnem
vrstnem redu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9. Transport (sl. 13)
• Zategnite pritrdilni vijak (7), da zaklenete vrtljivo
mizo (13).
• Glavo stroja (4) potisnite navzdol in jo fiksirajte z
varovalnimi sorniki (25). Žaga je tako zaklenjena v
spodnjem položaju.
• Stroj nosite tako, da ga primete za transportni ročaj
(37).
• Stroj ponovno sestavite, kot je opisano v poglavjih
8–9.
10. Vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, servisira-
njem ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite iveri in prah, ki se na-
birajo na stroju. Če želite podaljšati življenjsko dobo
orodja, enkrat mesečno namažite vrtljive dele. Motor-
ja ne oljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
Čiščenje varnostne priprave premične zaščite ža-
ginega lista (5)
Pred vsakim zagonom preverite, ali je zaščita za ža-
gin list umazana.
S pomočjo čopiča ali podobnega primernega orodja
odstranite vse ostružke žaganja in lesene drobce.
Zamenjava miznega vstavka (sl. 14)
Nevarnost!
Pri poškodovanih miznih vstavkih (10) obstaja ne-
varnost, da se majhni predmeti zataknejo med mizni
vstavek in žagin list ter posledično blokirajo žagin list.
Poškodovane mizne vstavke takoj zamenjajte!
1. Izvijte vijake (E) miznega vstavka.
2. Snemite mizne vstavke.
3. Vstavite nove mizne vstavke.
4. Privijte vijake (E) miznega vstavka.
Pregledovanje ščetk
Pri novem stroju in po montaži novih oglenih ščetk
morate le-te preveriti po prvih 50 obratovalnih urah.
Po prvemu preverjanju morate pregledovanje izvajati
vsakih 10 ur.
Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet
oziroma stransko vezana žica prežgana oziroma poš-
kodovana, morate zamenjati obe ščetki. Če se ščetke
po odstranitvi izkažejo kot primerne za uporabo, jih
lahko znova vgradite.
Za namen vzdrževanja oglenih ščetk odprite oba za-
paha (kot je prikazano na sliki 15) v nasprotni smeri
urinega kazalca. Nato odstranite oglene ščetke.
Oglene ščetke vstavite nazaj v obratnem vrstnem
redu.
