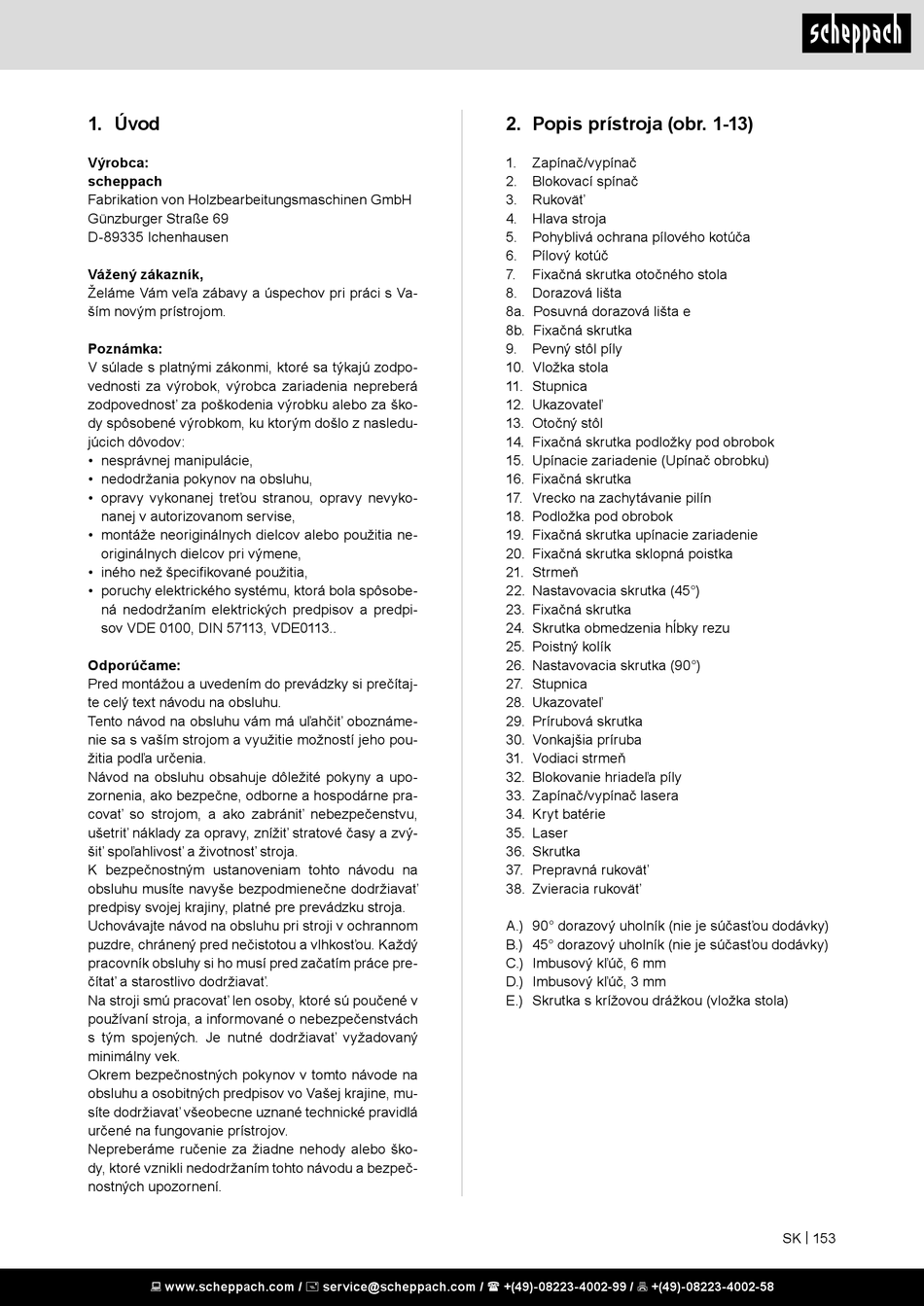

Úvod; Popis Prístroja - Scheppach HM80L Originalbetriebsanleitung

1. Úvod
Výrobca:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník,
Želáme Vám veľa zábavy a úspechov pri práci s Va-
ším novým prístrojom.
Poznámka:
V súlade s platnými zákonmi, ktoré sa týkajú zodpo-
vednosti za výrobok, výrobca zariadenia nepreberá
zodpovednosť za poškodenia výrobku alebo za ško-
dy spôsobené výrobkom, ku ktorým došlo z nasledu-
júcich dôvodov:
• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej treťou stranou, opravy nevyko-
nanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-
originálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobe-
ná nedodržaním elektrických predpisov a predpi-
sov VDE 0100, DIN 57113, VDE0113..
Odporúčame:
Pred montážou a uvedením do prevádzky si prečítaj-
te celý text návodu na obsluhu.
Tento návod na obsluhu vám má uľahčiť oboznáme-
nie sa s vaším strojom a využitie možností jeho pou-
žitia podľa určenia.
Návod na obsluhu obsahuje dôležité pokyny a upo-
zornenia, ako bezpečne, odborne a hospodárne pra-
covať so strojom, a ako zabrániť nebezpečenstvu,
ušetriť náklady za opravy, znížiť stratové časy a zvý-
šiť spoľahlivosť a životnosť stroja.
K bezpečnostným ustanoveniam tohto návodu na
obsluhu musíte navyše bezpodmienečne dodržiavať
predpisy svojej krajiny, platné pre prevádzku stroja.
Uchovávajte návod na obsluhu pri stroji v ochrannom
puzdre, chránený pred nečistotou a vlhkosťou. Každý
pracovník obsluhy si ho musí pred začatím práce pre-
čítať a starostlivo dodržiavať.
Na stroji smú pracovať len osoby, ktoré sú poučené v
používaní stroja, a informované o nebezpečenstvách
s tým spojených. Je nutné dodržiavať vyžadovaný
minimálny vek.
Okrem bezpečnostných pokynov v tomto návode na
obsluhu a osobitných predpisov vo Vašej krajine, mu-
síte dodržiavať všeobecne uznané technické pravidlá
určené na fungovanie prístrojov.
Nepreberáme ručenie za žiadne nehody alebo ško-
dy, ktoré vznikli nedodržaním tohto návodu a bezpeč-
nostných upozornení.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Popis prístroja (obr. 1-13)
1. Zapínač/vypínač
2. Blokovací spínač
3. Rukoväť
4. Hlava stroja
5. Pohyblivá ochrana pílového kotúča
6. Pílový kotúč
7. Fixačná skrutka otočného stola
8. Dorazová lišta
8a. Posuvná dorazová lišta e
8b. Fixačná skrutka
9. Pevný stôl píly
10. Vložka stola
11. Stupnica
12. Ukazovateľ
13. Otočný stôl
14. Fixačná skrutka podložky pod obrobok
15. Upínacie zariadenie (Upínač obrobku)
16. Fixačná skrutka
17. Vrecko na zachytávanie pilín
18. Podložka pod obrobok
19. Fixačná skrutka upínacie zariadenie
20. Fixačná skrutka sklopná poistka
21. Strmeň
22. Nastavovacia skrutka (45°)
23. Fixačná skrutka
24. Skrutka obmedzenia hĺbky rezu
25. Poistný kolík
26. Nastavovacia skrutka (90°)
27. Stupnica
28. Ukazovateľ
29. Prírubová skrutka
30. Vonkajšia príruba
31. Vodiaci strmeň
32. Blokovanie hriadeľa píly
33. Zapínač/vypínač lasera
34. Kryt batérie
35. Laser
36. Skrutka
37. Prepravná rukoväť
38. Zvieracia rukoväť
A.) 90° dorazový uholník (nie je súčasťou dodávky)
B.) 45° dorazový uholník (nie je súčasťou dodávky)
C.) Imbusový kľúč, 6 mm
D.) Imbusový kľúč, 3 mm
E.) Skrutka s krížovou drážkou (vložka stola)
