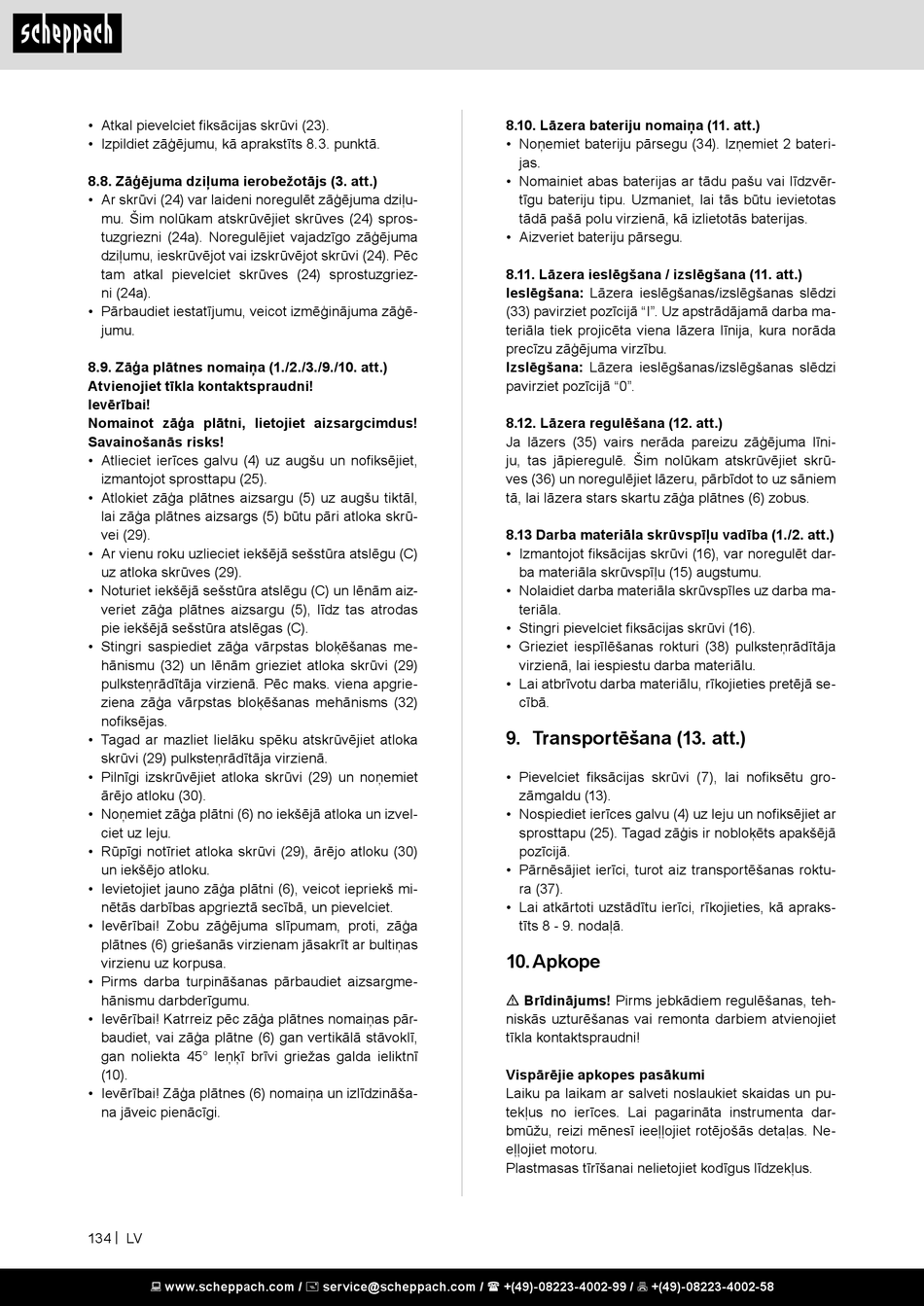

• Atkal pievelciet fiksācijas skrūvi (23).
• Izpildiet zāģējumu, kā aprakstīts 8.3. punktā.
8.8. Zāģējuma dziļuma ierobežotājs (3. att.)
• Ar skrūvi (24) var laideni noregulēt zāģējuma dziļu-
mu. Šim nolūkam atskrūvējiet skrūves (24) spros-
tuzgriezni (24a). Noregulējiet vajadzīgo zāģējuma
dziļumu, ieskrūvējot vai izskrūvējot skrūvi (24). Pēc
tam atkal pievelciet skrūves (24) sprostuzgriez-
ni (24a).
• Pārbaudiet iestatījumu, veicot izmēģinājuma zāģē-
jumu.
8.9. Zāģa plātnes nomaiņa (1./2./3./9./10. att.)
Atvienojiet tīkla kontaktspraudni!
Ievērībai!
Nomainot zāģa plātni, lietojiet aizsargcimdus!
Savainošanās risks!
• Atlieciet ierīces galvu (4) uz augšu un nofiksējiet,
izmantojot sprosttapu (25).
• Atlokiet zāģa plātnes aizsargu (5) uz augšu tiktāl,
lai zāģa plātnes aizsargs (5) būtu pāri atloka skrū-
vei (29).
• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C)
uz atloka skrūves (29).
• Noturiet iekšējā sešstūra atslēgu (C) un lēnām aiz-
veriet zāģa plātnes aizsargu (5), līdz tas atrodas
pie iekšējā sešstūra atslēgas (C).
• Stingri saspiediet zāģa vārpstas bloķēšanas me-
hānismu (32) un lēnām grieziet atloka skrūvi (29)
pulksteņrādītāja virzienā. Pēc maks. viena apgrie-
ziena zāģa vārpstas bloķēšanas mehānisms (32)
nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka
skrūvi (29) pulksteņrādītāja virzienā.
• Pilnīgi izskrūvējiet atloka skrūvi (29) un noņemiet
ārējo atloku (30).
• Noņemiet zāģa plātni (6) no iekšējā atloka un izvel-
ciet uz leju.
• Rūpīgi notīriet atloka skrūvi (29), ārējo atloku (30)
un iekšējo atloku.
• Ievietojiet jauno zāģa plātni (6), veicot iepriekš mi-
nētās darbības apgrieztā secībā, un pievelciet.
• Ievērībai! Zobu zāģējuma slīpumam, proti, zāģa
plātnes (6) griešanās virzienam jāsakrīt ar bultiņas
virzienu uz korpusa.
• Pirms darba turpināšanas pārbaudiet aizsargme-
hānismu darbderīgumu.
• Ievērībai! Katrreiz pēc zāģa plātnes nomaiņas pār-
baudiet, vai zāģa plātne (6) gan vertikālā stāvoklī,
gan noliekta 45° leņķī brīvi griežas galda ieliktnī
(10).
• Ievērībai! Zāģa plātnes (6) nomaiņa un izlīdzināša-
na jāveic pienācīgi.
134 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.10. Lāzera bateriju nomaiņa (11. att.)
• Noņemiet bateriju pārsegu (34). Izņemiet 2 bateri-
jas.
• Nomainiet abas baterijas ar tādu pašu vai līdzvēr-
tīgu bateriju tipu. Uzmaniet, lai tās būtu ievietotas
tādā pašā polu virzienā, kā izlietotās baterijas.
• Aizveriet bateriju pārsegu.
8.11. Lāzera ieslēgšana / izslēgšana (11. att.)
Ieslēgšana: Lāzera ieslēgšanas/izslēgšanas slēdzi
(33) pavirziet pozīcijā "I". Uz apstrādājamā darba ma-
teriāla tiek projicēta viena lāzera līnija, kura norāda
precīzu zāģējuma virzību.
Izslēgšana: Lāzera ieslēgšanas/izslēgšanas slēdzi
pavirziet pozīcijā "0".
8.12. Lāzera regulēšana (12. att.)
Ja lāzers (35) vairs nerāda pareizu zāģējuma līni-
ju, tas jāpieregulē. Šim nolūkam atskrūvējiet skrū-
ves (36) un noregulējiet lāzeru, pārbīdot to uz sāniem
tā, lai lāzera stars skartu zāģa plātnes (6) zobus.
8.13 Darba materiāla skrūvspīļu vadība (1./2. att.)
• Izmantojot fiksācijas skrūvi (16), var noregulēt dar-
ba materiāla skrūvspīļu (15) augstumu.
• Nolaidiet darba materiāla skrūvspīles uz darba ma-
teriāla.
• Stingri pievelciet fiksācijas skrūvi (16).
• Grieziet iespīlēšanas rokturi (38) pulksteņrādītāja
virzienā, lai iespiestu darba materiālu.
• Lai atbrīvotu darba materiālu, rīkojieties pretējā se-
cībā.
9. Transportēšana (13. att.)
• Pievelciet fiksācijas skrūvi (7), lai nofiksētu gro-
zāmgaldu (13).
• Nospiediet ierīces galvu (4) uz leju un nofiksējiet ar
sprosttapu (25). Tagad zāģis ir nobloķēts apakšējā
pozīcijā.
• Pārnēsājiet ierīci, turot aiz transportēšanas roktu-
ra (37).
• Lai atkārtoti uzstādītu ierīci, rīkojieties, kā apraks-
tīts 8 - 9. nodaļā.

10. Apkope

m Brīdinājums! Pirms jebkādiem regulēšanas, teh-
niskās uzturēšanas vai remonta darbiem atvienojiet
tīkla kontaktspraudni!
Vispārējie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un pu-
tekļus no ierīces. Lai pagarināta instrumenta dar-
bmūžu, reizi mēnesī ieeļļojiet rotējošās detaļas. Ne-
eļļojiet motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
