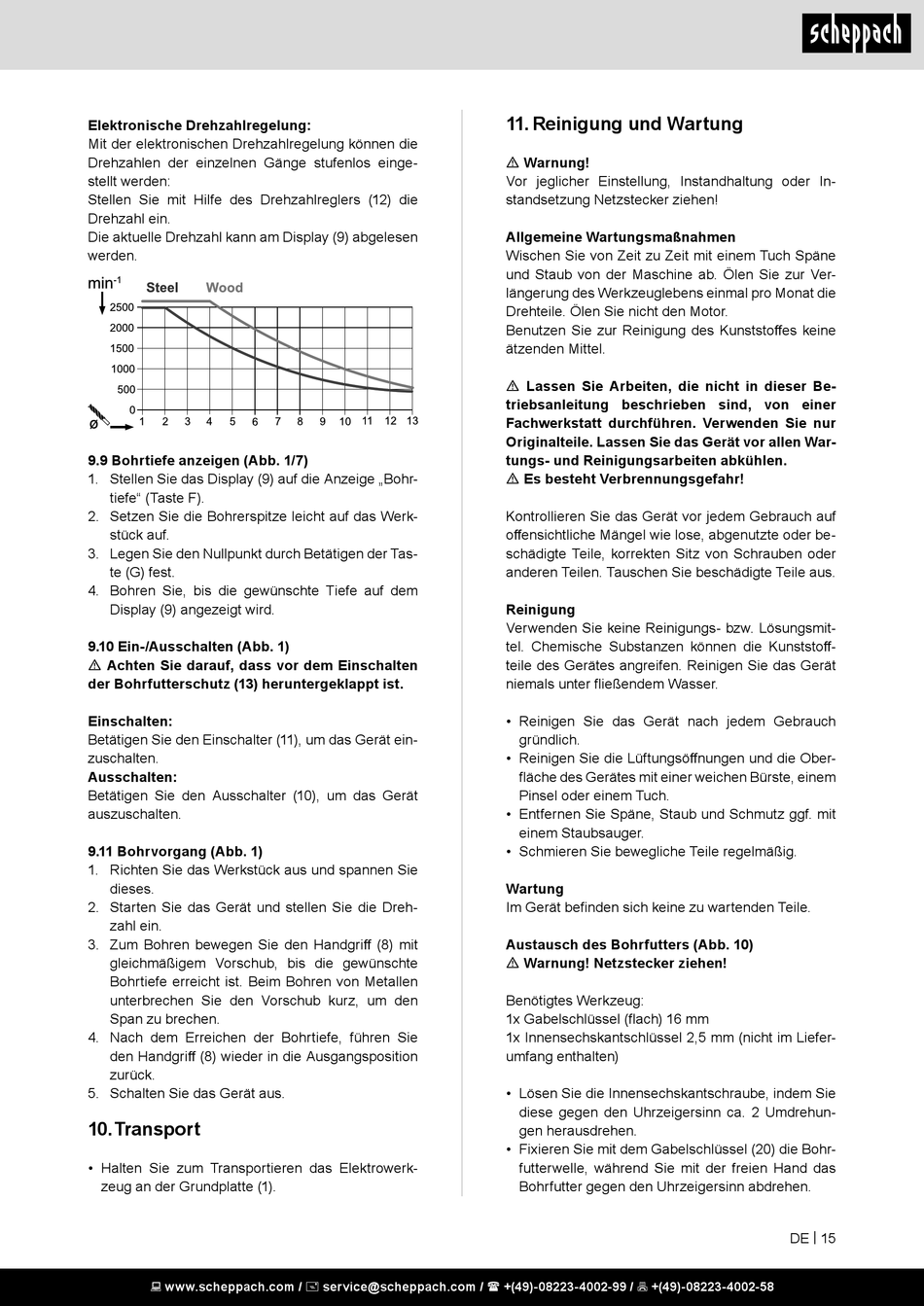

Elektronische Drehzahlregelung:
Mit der elektronischen Drehzahlregelung können die
Drehzahlen der einzelnen Gänge stufenlos einge-
stellt werden:
Stellen Sie mit Hilfe des Drehzahlreglers (12) die
Drehzahl ein.
Die aktuelle Drehzahl kann am Display (9) abgelesen
werden.
9.9 Bohrtiefe anzeigen (Abb. 1/7)
1. Stellen Sie das Display (9) auf die Anzeige „Bohr-
tiefe" (Taste F).
2. Setzen Sie die Bohrerspitze leicht auf das Werk-
stück auf.
3. Legen Sie den Nullpunkt durch Betätigen der Tas-
te (G) fest.
4. Bohren Sie, bis die gewünschte Tiefe auf dem
Display (9) angezeigt wird.
9.10 Ein-/Ausschalten (Abb. 1)
m Achten Sie darauf, dass vor dem Einschalten
der Bohrfutterschutz (13) heruntergeklappt ist.
Einschalten:
Betätigen Sie den Einschalter (11), um das Gerät ein-
zuschalten.
Ausschalten:
Betätigen Sie den Ausschalter (10), um das Gerät
auszuschalten.
9.11 Bohrvorgang (Abb. 1)
1. Richten Sie das Werkstück aus und spannen Sie
dieses.
2. Starten Sie das Gerät und stellen Sie die Dreh-
zahl ein.
3. Zum Bohren bewegen Sie den Handgriff (8) mit
gleichmäßigem Vorschub, bis die gewünschte
Bohrtiefe erreicht ist. Beim Bohren von Metallen
unterbrechen Sie den Vorschub kurz, um den
Span zu brechen.
4. Nach dem Erreichen der Bohrtiefe, führen Sie
den Handgriff (8) wieder in die Ausgangsposition
zurück.
5. Schalten Sie das Gerät aus.

10. Transport

• Halten Sie zum Transportieren das Elektrowerk-
zeug an der Grundplatte (1).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

11. Reinigung und Wartung

m Warnung!
Vor jeglicher Einstellung, Instandhaltung oder In-
standsetzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
m Lassen Sie Arbeiten, die nicht in dieser Be-
triebsanleitung beschrieben sind, von einer
Fachwerkstatt durchführen. Verwenden Sie nur
Originalteile. Lassen Sie das Gerät vor allen War-
tungs- und Reinigungsarbeiten abkühlen.
m Es besteht Verbrennungsgefahr!
Kontrollieren Sie das Gerät vor jedem Gebrauch auf
offensichtliche Mängel wie lose, abgenutzte oder be-
schädigte Teile, korrekten Sitz von Schrauben oder
anderen Teilen. Tauschen Sie beschädigte Teile aus.
Reinigung
Verwenden Sie keine Reinigungs- bzw. Lösungsmit-
tel. Chemische Substanzen können die Kunststoff-
teile des Gerätes angreifen. Reinigen Sie das Gerät
niemals unter fließendem Wasser.
• Reinigen Sie das Gerät nach jedem Gebrauch
gründlich.
• Reinigen Sie die Lüftungsöffnungen und die Ober-
fläche des Gerätes mit einer weichen Bürste, einem
Pinsel oder einem Tuch.
• Entfernen Sie Späne, Staub und Schmutz ggf. mit
einem Staubsauger.
• Schmieren Sie bewegliche Teile regelmäßig.
Wartung
Im Gerät befinden sich keine zu wartenden Teile.
Austausch des Bohrfutters (Abb. 10)
m Warnung! Netzstecker ziehen!
Benötigtes Werkzeug:
1x Gabelschlüssel (flach) 16 mm
1x Innensechskantschlüssel 2,5 mm (nicht im Liefer-
umfang enthalten)
• Lösen Sie die Innensechskantschraube, indem Sie
diese gegen den Uhrzeigersinn ca. 2 Umdrehun-
gen herausdrehen.
• Fixieren Sie mit dem Gabelschlüssel (20) die Bohr-
futterwelle, während Sie mit der freien Hand das
Bohrfutter gegen den Uhrzeigersinn abdrehen.
DE | 15
