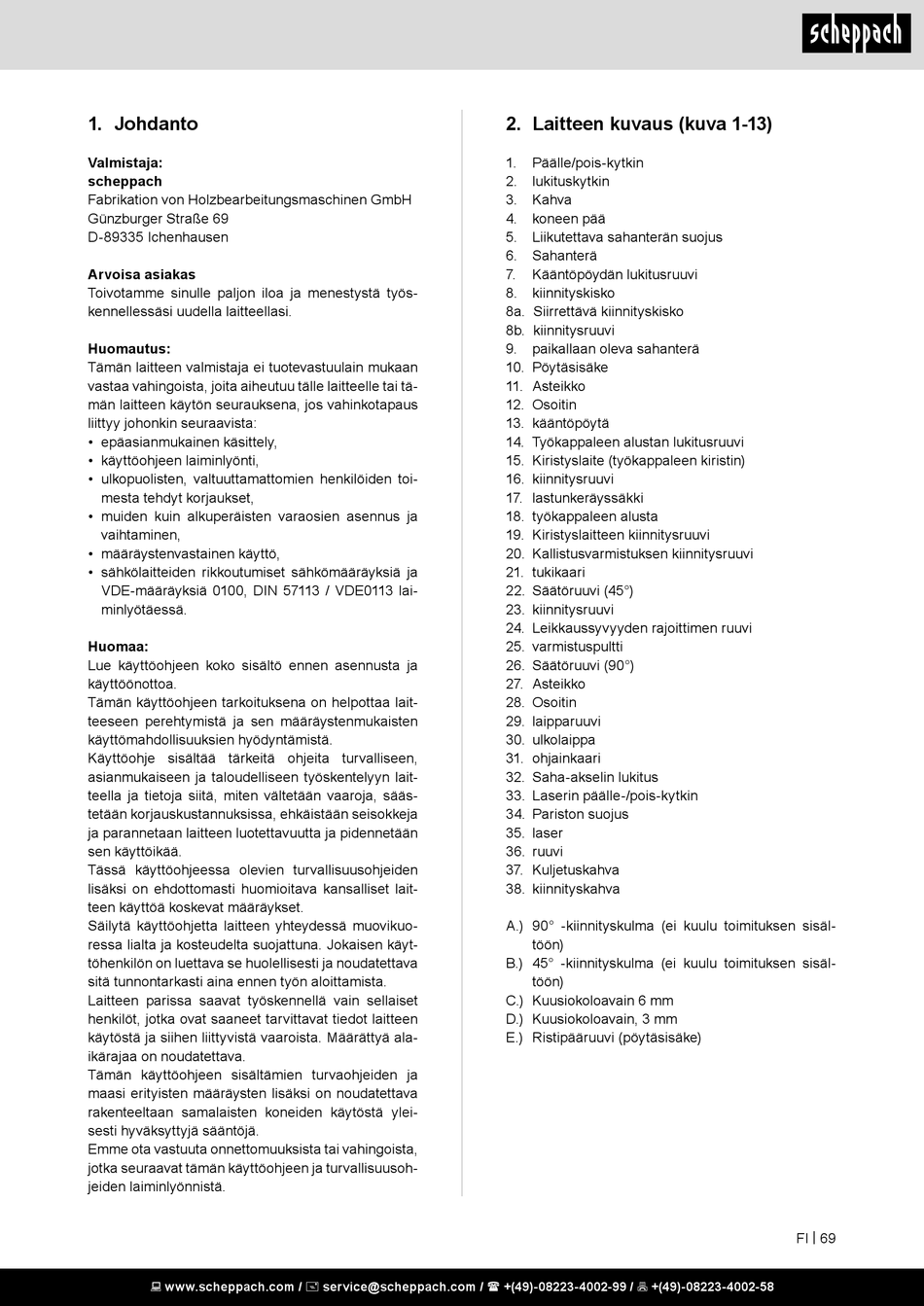

Johdanto; Laitteen Kuvaus - Scheppach HM80L Originalbetriebsanleitung

1. Johdanto

Valmistaja:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Arvoisa asiakas
Toivotamme sinulle paljon iloa ja menestystä työs-
kennellessäsi uudella laitteellasi.
Huomautus:
Tämän laitteen valmistaja ei tuotevastuulain mukaan
vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä-
män laitteen käytön seurauksena, jos vahinkotapaus
liittyy johonkin seuraavista:
• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toi-
mesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja
vaihtaminen,
• määräystenvastainen käyttö,
• sähkölaitteiden rikkoutumiset sähkömääräyksiä ja
VDE-määräyksiä 0100, DIN 57113 / VDE0113 lai-
minlyötäessä.
Huomaa:
Lue käyttöohjeen koko sisältö ennen asennusta ja
käyttöönottoa.
Tämän käyttöohjeen tarkoituksena on helpottaa lait-
teeseen perehtymistä ja sen määräystenmukaisten
käyttömahdollisuuksien hyödyntämistä.
Käyttöohje sisältää tärkeitä ohjeita turvalliseen,
asianmukaiseen ja taloudelliseen työskentelyyn lait-
teella ja tietoja siitä, miten vältetään vaaroja, sääs-
tetään korjauskustannuksissa, ehkäistään seisokkeja
ja parannetaan laitteen luotettavuutta ja pidennetään
sen käyttöikää.
Tässä käyttöohjeessa olevien turvallisuusohjeiden
lisäksi on ehdottomasti huomioitava kansalliset lait-
teen käyttöä koskevat määräykset.
Säilytä käyttöohjetta laitteen yhteydessä muovikuo-
ressa lialta ja kosteudelta suojattuna. Jokaisen käyt-
töhenkilön on luettava se huolellisesti ja noudatettava
sitä tunnontarkasti aina ennen työn aloittamista.
Laitteen parissa saavat työskennellä vain sellaiset
henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen
käytöstä ja siihen liittyvistä vaaroista. Määrättyä ala-
ikärajaa on noudatettava.
Tämän käyttöohjeen sisältämien turvaohjeiden ja
maasi erityisten määräysten lisäksi on noudatettava
rakenteeltaan samalaisten koneiden käytöstä ylei-
sesti hyväksyttyjä sääntöjä.
Emme ota vastuuta onnettomuuksista tai vahingoista,
jotka seuraavat tämän käyttöohjeen ja turvallisuusoh-
jeiden laiminlyönnistä.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Laitteen kuvaus (kuva 1-13)
1. Päälle/pois-kytkin
2. lukituskytkin
3. Kahva
4. koneen pää
5. Liikutettava sahanterän suojus
6. Sahanterä
7. Kääntöpöydän lukitusruuvi
8. kiinnityskisko
8a. Siirrettävä kiinnityskisko
8b. kiinnitysruuvi
9. paikallaan oleva sahanterä
10. Pöytäsisäke
11. Asteikko
12. Osoitin
13. kääntöpöytä
14. Työkappaleen alustan lukitusruuvi
15. Kiristyslaite (työkappaleen kiristin)
16. kiinnitysruuvi
17. lastunkeräyssäkki
18. työkappaleen alusta
19. Kiristyslaitteen kiinnitysruuvi
20. Kallistusvarmistuksen kiinnitysruuvi
21. tukikaari
22. Säätöruuvi (45°)
23. kiinnitysruuvi
24. Leikkaussyvyyden rajoittimen ruuvi
25. varmistuspultti
26. Säätöruuvi (90°)
27. Asteikko
28. Osoitin
29. laipparuuvi
30. ulkolaippa
31. ohjainkaari
32. Saha-akselin lukitus
33. Laserin päälle-/pois-kytkin
34. Pariston suojus
35. laser
36. ruuvi
37. Kuljetuskahva
38. kiinnityskahva
A.) 90° -kiinnityskulma (ei kuulu toimituksen sisäl-
töön)
B.) 45° -kiinnityskulma (ei kuulu toimituksen sisäl-
töön)
C.) Kuusiokoloavain 6 mm
D.) Kuusiokoloavain, 3 mm
E.) Ristipääruuvi (pöytäsisäke)
FI | 69
