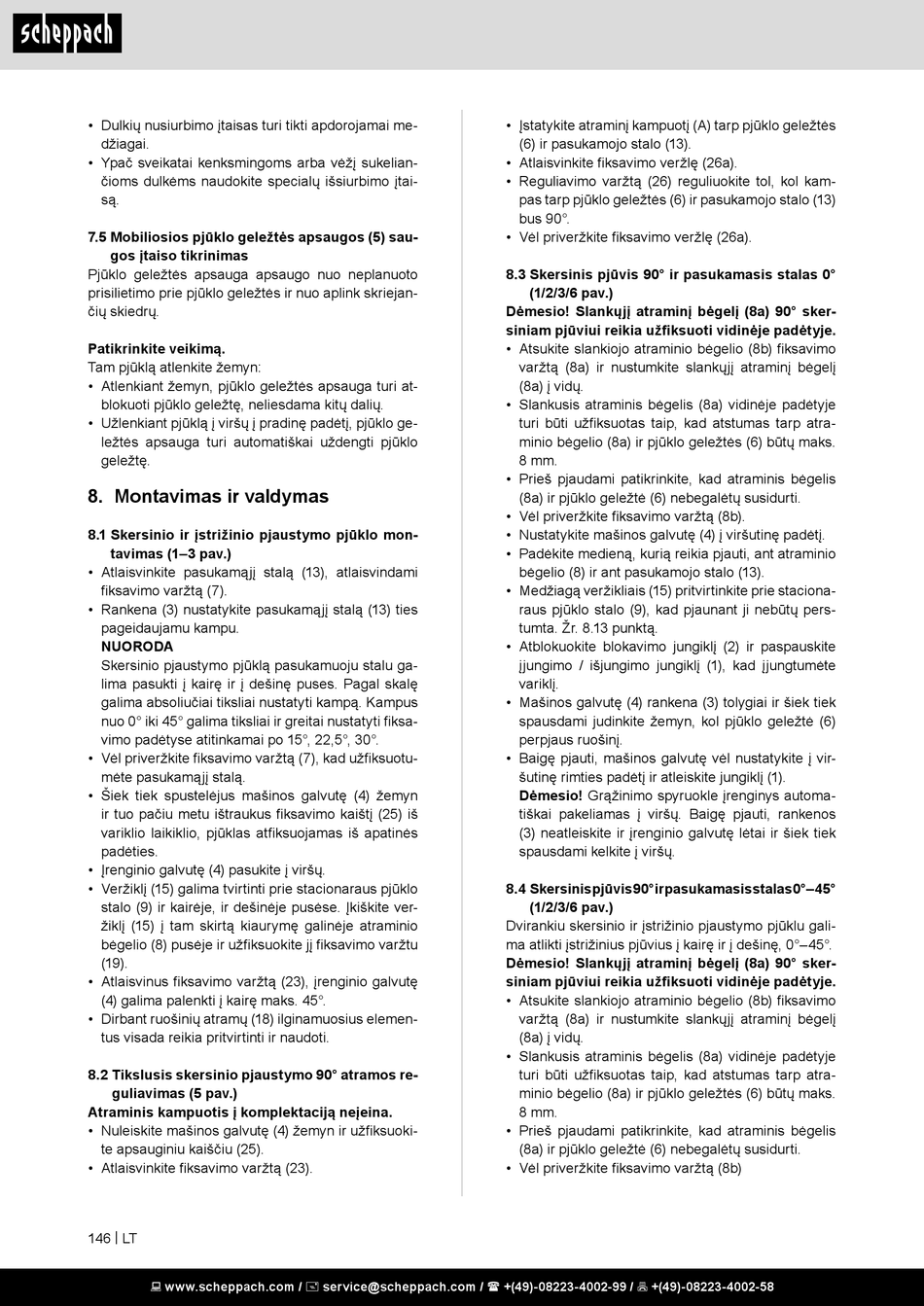

• Dulkių nusiurbimo įtaisas turi tikti apdorojamai me-
džiagai.
• Ypač sveikatai kenksmingoms arba vėžį sukelian-
čioms dulkėms naudokite specialų išsiurbimo įtai-
są.
7.5 Mobiliosios pjūklo geležtės apsaugos (5) sau-
gos įtaiso tikrinimas
Pjūklo geležtės apsauga apsaugo nuo neplanuoto
prisilietimo prie pjūklo geležtės ir nuo aplink skriejan-
čių skiedrų.
Patikrinkite veikimą.
Tam pjūklą atlenkite žemyn:
• Atlenkiant žemyn, pjūklo geležtės apsauga turi at-
blokuoti pjūklo geležtę, neliesdama kitų dalių.
• Užlenkiant pjūklą į viršų į pradinę padėtį, pjūklo ge-
ležtės apsauga turi automatiškai uždengti pjūklo
geležtę.

8. Montavimas ir valdymas

8.1 Skersinio ir įstrižinio pjaustymo pjūklo mon-
tavimas (1–3 pav.)
• Atlaisvinkite pasukamąjį stalą (13), atlaisvindami
fiksavimo varžtą (7).
• Rankena (3) nustatykite pasukamąjį stalą (13) ties
pageidaujamu kampu.
NUORODA
Skersinio pjaustymo pjūklą pasukamuoju stalu ga-
lima pasukti į kairę ir į dešinę puses. Pagal skalę
galima absoliučiai tiksliai nustatyti kampą. Kampus
nuo 0° iki 45° galima tiksliai ir greitai nustatyti fiksa-
vimo padėtyse atitinkamai po 15°, 22,5°, 30°.
• Vėl priveržkite fiksavimo varžtą (7), kad užfiksuotu-
mėte pasukamąjį stalą.
• Šiek tiek spustelėjus mašinos galvutę (4) žemyn
ir tuo pačiu metu ištraukus fiksavimo kaištį (25) iš
variklio laikiklio, pjūklas atfiksuojamas iš apatinės
padėties.
• Įrenginio galvutę (4) pasukite į viršų.
• Veržiklį (15) galima tvirtinti prie stacionaraus pjūklo
stalo (9) ir kairėje, ir dešinėje pusėse. Įkiškite ver-
žiklį (15) į tam skirtą kiaurymę galinėje atraminio
bėgelio (8) pusėje ir užfiksuokite jį fiksavimo varžtu
(19).
• Atlaisvinus fiksavimo varžtą (23), įrenginio galvutę
(4) galima palenkti į kairę maks. 45°.
• Dirbant ruošinių atramų (18) ilginamuosius elemen-
tus visada reikia pritvirtinti ir naudoti.
8.2 Tikslusis skersinio pjaustymo 90° atramos re-
guliavimas (5 pav.)
Atraminis kampuotis į komplektaciją neįeina.
• Nuleiskite mašinos galvutę (4) žemyn ir užfiksuoki-
te apsauginiu kaiščiu (25).
• Atlaisvinkite fiksavimo varžtą (23).
146 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Įstatykite atraminį kampuotį (A) tarp pjūklo geležtės
(6) ir pasukamojo stalo (13).
• Atlaisvinkite fiksavimo veržlę (26a).
• Reguliavimo varžtą (26) reguliuokite tol, kol kam-
pas tarp pjūklo geležtės (6) ir pasukamojo stalo (13)
bus 90°.
• Vėl priveržkite fiksavimo veržlę (26a).
8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0°
(1/2/3/6 pav.)
Dėmesio! Slankųjį atraminį bėgelį (8a) 90° sker-
siniam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (8b) fiksavimo
varžtą (8a) ir nustumkite slankųjį atraminį bėgelį
(8a) į vidų.
• Slankusis atraminis bėgelis (8a) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atra-
minio bėgelio (8a) ir pjūklo geležtės (6) būtų maks.
8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(8a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (8b).
• Nustatykite mašinos galvutę (4) į viršutinę padėtį.
• Padėkite medieną, kurią reikia pjauti, ant atraminio
bėgelio (8) ir ant pasukamojo stalo (13).
• Medžiagą veržikliais (15) pritvirtinkite prie staciona-
raus pjūklo stalo (9), kad pjaunant ji nebūtų pers-
tumta. Žr. 8.13 punktą.
• Atblokuokite blokavimo jungiklį (2) ir paspauskite
įjungimo / išjungimo jungiklį (1), kad įjungtumėte
variklį.
• Mašinos galvutę (4) rankena (3) tolygiai ir šiek tiek
spausdami judinkite žemyn, kol pjūklo geležtė (6)
perpjaus ruošinį.
• Baigę pjauti, mašinos galvutę vėl nustatykite į vir-
šutinę rimties padėtį ir atleiskite jungiklį (1).
Dėmesio! Grąžinimo spyruokle įrenginys automa-
tiškai pakeliamas į viršų. Baigę pjauti, rankenos
(3) neatleiskite ir įrenginio galvutę lėtai ir šiek tiek
spausdami kelkite į viršų.
8.4 Skersinis pjūvis 90° ir pasukamasis stalas 0°–45°
(1/2/3/6 pav.)
Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu gali-
ma atlikti įstrižinius pjūvius į kairę ir į dešinę, 0°–45°.
Dėmesio! Slankųjį atraminį bėgelį (8a) 90° sker-
siniam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (8b) fiksavimo
varžtą (8a) ir nustumkite slankųjį atraminį bėgelį
(8a) į vidų.
• Slankusis atraminis bėgelis (8a) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atra-
minio bėgelio (8a) ir pjūklo geležtės (6) būtų maks.
8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(8a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (8b)
