15. A még nem használt elemeket az eredeti csoma-
golásukban, fém tárgyaktól távol tárolja. A kicso-
magolt elemeket ne keverje vagy dobálja össze!
Ez ugyanis az elemek rövidzárlatához, ezzel pe-
dig károkhoz, égési sérülésekhez és akár tűzve-
szélyhez is vezethet.
16. Vegye ki az elemeket a készülékből, ha hosszabb
ideig nem használja azt, kivéve, ha vészhelyzet
esetére vannak ott!
17. A kifolyt elemeket SOHA ne érintse meg megfe-
lelő védelem nélkül. Ha a kifolyt folyadék érintke-
zésbe kerül a bőrével, akkor az érintett bőrfelüle-
tet azonnal mossa le folyó vízzel. Minden esetben
előzze meg, hogy a folyadék a szemével vagy a
szájával érintkezzen. Ilyen esetekben azonnal ke-
ressen fel egy orvost.
18. Az elemek behelyezése előtt tisztítsa meg az
érintkezőit, valamint a készülékben található elle-
nérintkezőket is.
Maradék kockázatok
Az elektromos szerszám a technika jelenlegi ál-
lása és az elismert biztonságtechnikai előírások
szerint készült. Használata közben azonban je-
lentkezhetnek maradék kockázatok.
• Nem előírásszerű villamos csatlakozóvezetékek
használatakor áramütés veszélye áll fenn.
• A nem nyilvánvaló maradék kockázatok minden
elővigyázatosság ellenére sem szüntethetők meg.
• A maradék kockázatok azonban a minimálisra
csökkenthetők, ha teljes egészében betartják a
„Fontos utasítások" és a „Rendeltetésszerű hasz-
nálat" fejezeteket, és a kezelési utasítást.
• Szükségtelenül ne terhelje túl a gépet: a fűrésze-
léskor kifejtett túl erős nyomás gyorsan megrongál-
ja a fűrészlapot, ami a gép teljesítményének csök-
kenését a megmunkálás és a vágási .pontosság
terén.
• Műanyagok vágásakor mindig használjon rögzítő-
eszközöket: a fűrészelendő anyagot mindig rögzí-
teni kell a rögzítőeszközökkel.
• Kerülje a gép véletlen üzembe helyezését: a dugós
csatlakozó a csatlakozó aljzatba való bevezetése-
kor nem szabad megnyomni a Start gombot.
• Mindig a kézikönyvben javasolt szerszámot hasz-
nálja. Ily módon biztosíthatja, hogy gépe mindig
optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettől, ha a gép
üzemel.
• Mielőtt a beállítási és karbantartási munkákat meg-
kezdené, kapcsolja ki a Start gombot és húzza ki a
hálózati csatlakozót.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

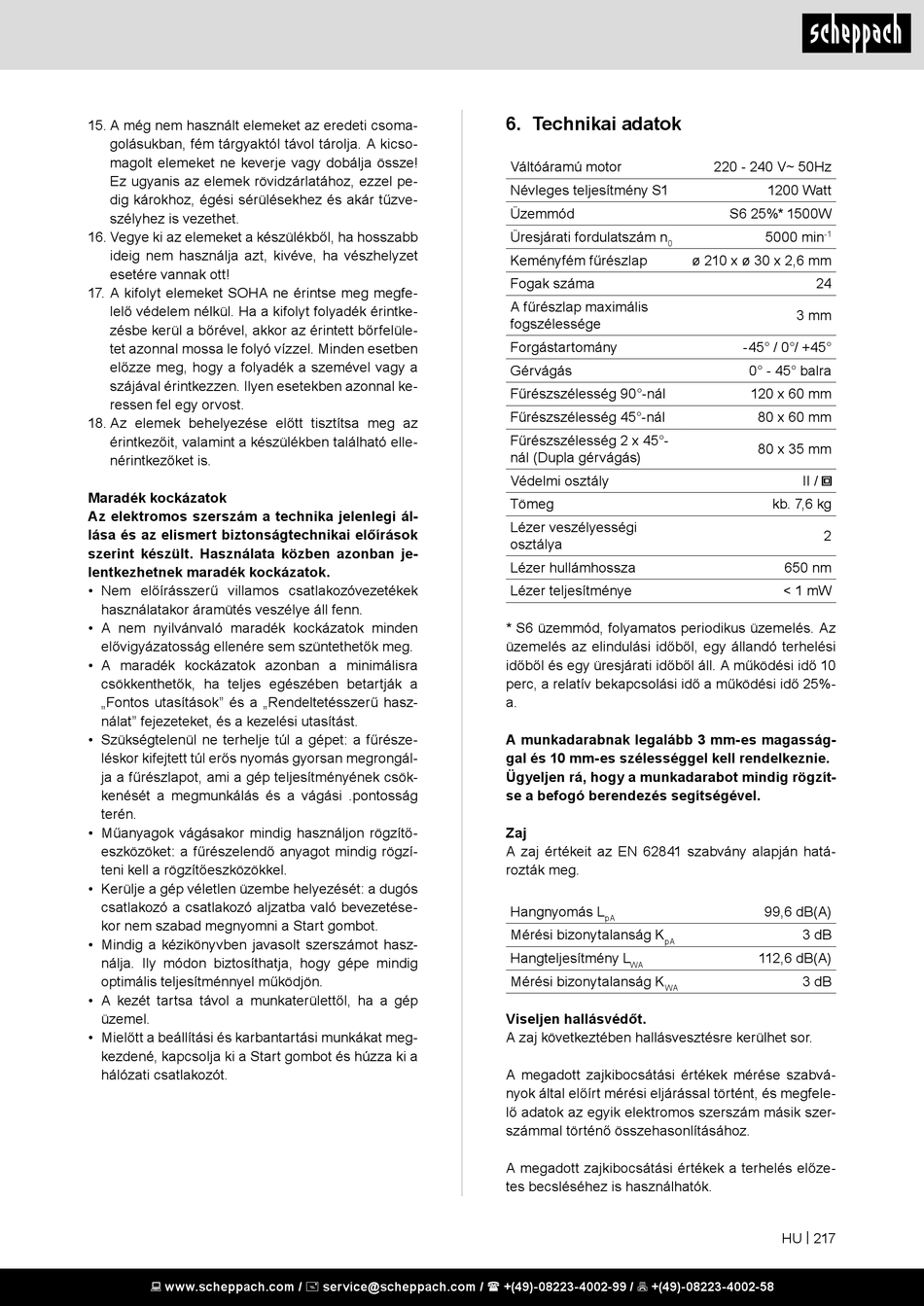

6. Technikai adatok

Váltóáramú motor
Névleges teljesítmény S1
Üzemmód
Üresjárati fordulatszám n
0
Keményfém fűrészlap
Fogak száma
A fűrészlap maximális
fogszélessége
Forgástartomány
Gérvágás
Fűrészszélesség 90°-nál
Fűrészszélesség 45°-nál
Fűrészszélesség 2 x 45°-
nál (Dupla gérvágás)
Védelmi osztály
Tömeg
Lézer veszélyességi
osztálya
Lézer hullámhossza
Lézer teljesítménye
* S6 üzemmód, folyamatos periodikus üzemelés. Az
üzemelés az elindulási időből, egy állandó terhelési
időből és egy üresjárati időből áll. A működési idő 10
perc, a relatív bekapcsolási idő a működési idő 25%-
a.
A munkadarabnak legalább 3 mm-es magasság-
gal és 10 mm-es szélességgel kell rendelkeznie.
Ügyeljen rá, hogy a munkadarabot mindig rögzít-
se a befogó berendezés segítségével.
Zaj
A zaj értékeit az EN 62841 szabvány alapján hatá-
rozták meg.
Hangnyomás L
pA
Mérési bizonytalanság K
pA
Hangteljesítmény L
WA
Mérési bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
A megadott zajkibocsátási értékek mérése szabvá-
nyok által előírt mérési eljárással történt, és megfele-
lő adatok az egyik elektromos szerszám másik szer-
számmal történő összehasonlításához.
A megadott zajkibocsátási értékek a terhelés előze-
tes becsléséhez is használhatók.
220 - 240 V~ 50Hz
1200 Watt
S6 25%* 1500W
5000 min
-1
ø 210 x ø 30 x 2,6 mm
24
3 mm
-45° / 0°/ +45°
0° - 45° balra
120 x 60 mm
80 x 60 mm
80 x 35 mm
II /
kb. 7,6 kg
2
650 nm
< 1 mW
99,6 dB(A)
3 dB
112,6 dB(A)
3 dB
HU | 217
