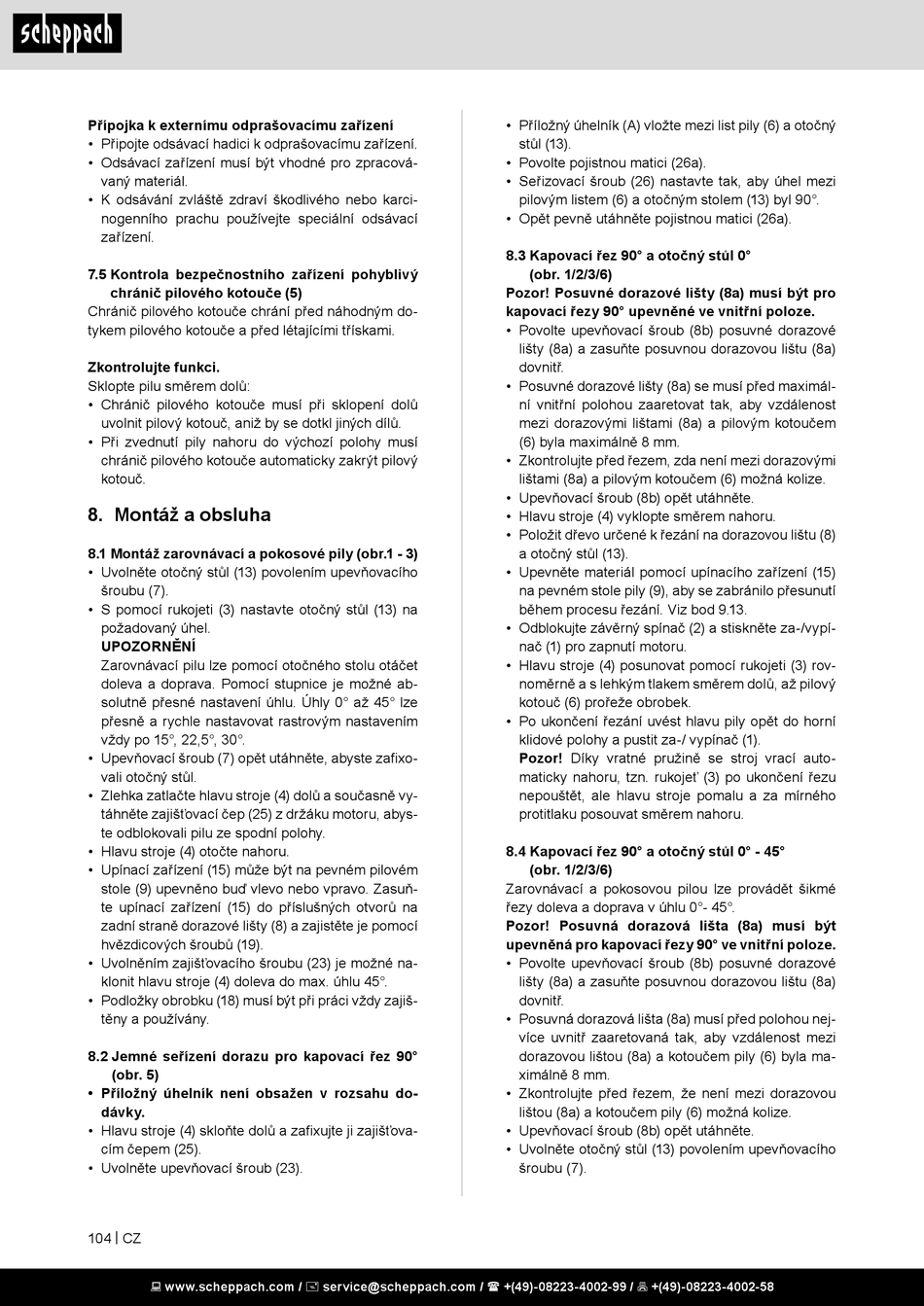

Přípojka k externímu odprašovacímu zařízení
• Připojte odsávací hadici k odprašovacímu zařízení.
• Odsávací zařízení musí být vhodné pro zpracová-
vaný materiál.
• K odsávání zvláště zdraví škodlivého nebo karci-
nogenního prachu používejte speciální odsávací
zařízení.
7.5 Kontrola bezpečnostního zařízení pohyblivý
chránič pilového kotouče (5)
Chránič pilového kotouče chrání před náhodným do-
tykem pilového kotouče a před létajícími třískami.
Zkontrolujte funkci.
Sklopte pilu směrem dolů:
• Chránič pilového kotouče musí při sklopení dolů
uvolnit pilový kotouč, aniž by se dotkl jiných dílů.
• Při zvednutí pily nahoru do výchozí polohy musí
chránič pilového kotouče automaticky zakrýt pilový
kotouč.
8. Montáž a obsluha
8.1 Montáž zarovnávací a pokosové pily (obr.1 - 3)
• Uvolněte otočný stůl (13) povolením upevňovacího
šroubu (7).
• S pomocí rukojeti (3) nastavte otočný stůl (13) na
požadovaný úhel.
UPOZORNĚNÍ
Zarovnávací pilu lze pomocí otočného stolu otáčet
doleva a doprava. Pomocí stupnice je možné ab-
solutně přesné nastavení úhlu. Úhly 0° až 45° lze
přesně a rychle nastavovat rastrovým nastavením
vždy po 15°, 22,5°, 30°.
• Upevňovací šroub (7) opět utáhněte, abyste zafixo-
vali otočný stůl.
• Zlehka zatlačte hlavu stroje (4) dolů a současně vy-
táhněte zajišťovací čep (25) z držáku motoru, abys-
te odblokovali pilu ze spodní polohy.
• Hlavu stroje (4) otočte nahoru.
• Upínací zařízení (15) může být na pevném pilovém
stole (9) upevněno buď vlevo nebo vpravo. Zasuň-
te upínací zařízení (15) do příslušných otvorů na
zadní straně dorazové lišty (8) a zajistěte je pomocí
hvězdicových šroubů (19).
• Uvolněním zajišťovacího šroubu (23) je možné na-
klonit hlavu stroje (4) doleva do max. úhlu 45°.
• Podložky obrobku (18) musí být při práci vždy zajiš-
těny a používány.
8.2 Jemné seřízení dorazu pro kapovací řez 90°
(obr. 5)
• Příložný úhelník není obsažen v rozsahu do-
dávky.
• Hlavu stroje (4) skloňte dolů a zafixujte ji zajišťova-
cím čepem (25).
• Uvolněte upevňovací šroub (23).
104 | CZ
