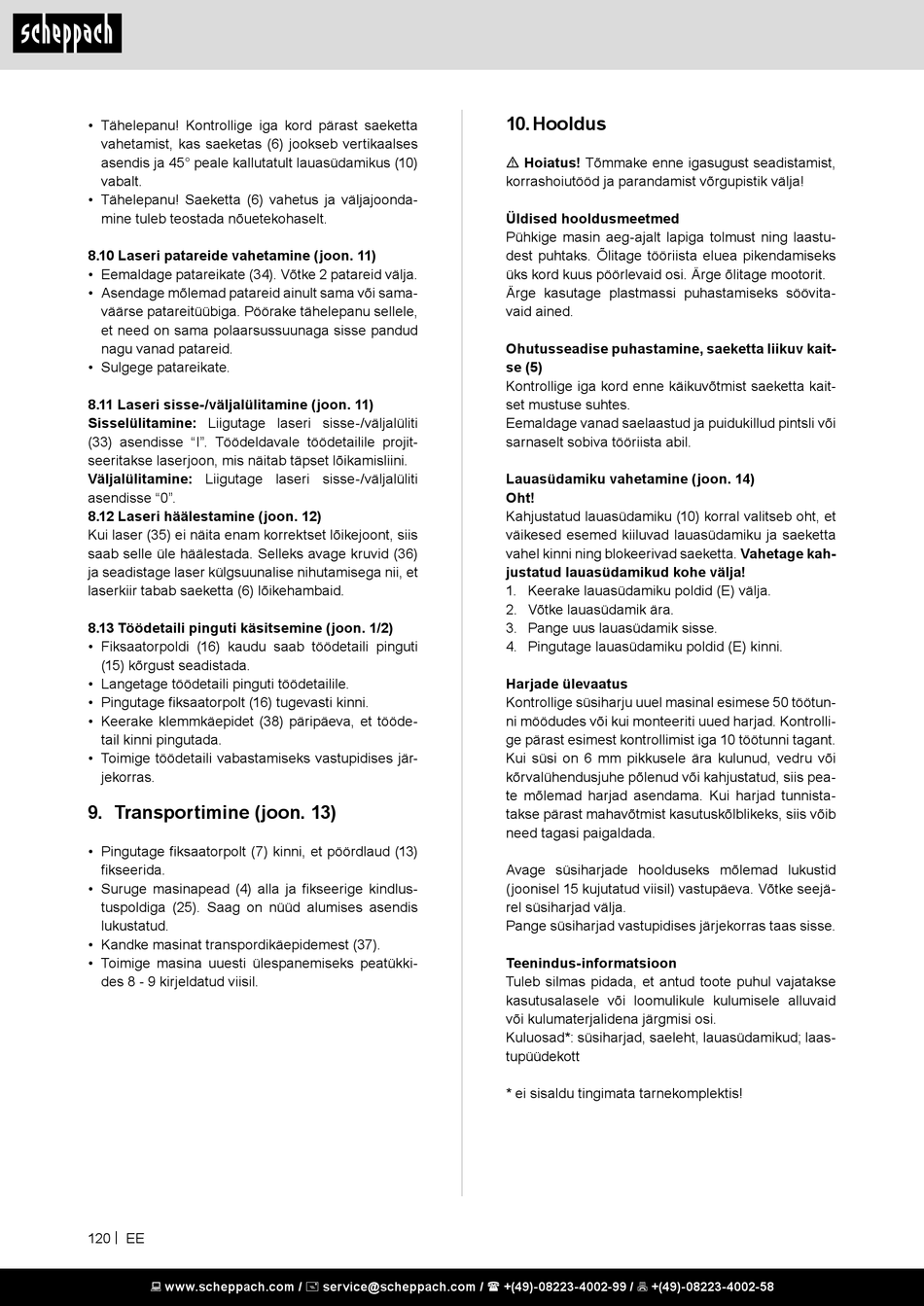

• Tähelepanu! Kontrollige iga kord pärast saeketta
vahetamist, kas saeketas (6) jookseb vertikaalses
asendis ja 45° peale kallutatult lauasüdamikus (10)
vabalt.
• Tähelepanu! Saeketta (6) vahetus ja väljajoonda-
mine tuleb teostada nõuetekohaselt.
8.10 Laseri patareide vahetamine (joon. 11)
• Eemaldage patareikate (34). Võtke 2 patareid välja.
• Asendage mõlemad patareid ainult sama või sama-
väärse patareitüübiga. Pöörake tähelepanu sellele,
et need on sama polaarsussuunaga sisse pandud
nagu vanad patareid.
• Sulgege patareikate.
8.11 Laseri sisse-/väljalülitamine (joon. 11)
Sisselülitamine: Liigutage laseri sisse-/väljalüliti
(33) asendisse "I". Töödeldavale töödetailile projit-
seeritakse laserjoon, mis näitab täpset lõikamisliini.
Väljalülitamine: Liigutage laseri sisse-/väljalüliti
asendisse "0".
8.12 Laseri häälestamine (joon. 12)
Kui laser (35) ei näita enam korrektset lõikejoont, siis
saab selle üle häälestada. Selleks avage kruvid (36)
ja seadistage laser külgsuunalise nihutamisega nii, et
laserkiir tabab saeketta (6) lõikehambaid.
8.13 Töödetaili pinguti käsitsemine (joon. 1/2)
• Fiksaatorpoldi (16) kaudu saab töödetaili pinguti
(15) kõrgust seadistada.
• Langetage töödetaili pinguti töödetailile.
• Pingutage fiksaatorpolt (16) tugevasti kinni.
• Keerake klemmkäepidet (38) päripäeva, et tööde-
tail kinni pingutada.
• Toimige töödetaili vabastamiseks vastupidises jär-
jekorras.
9. Transportimine (joon. 13)
• Pingutage fiksaatorpolt (7) kinni, et pöördlaud (13)
fikseerida.
• Suruge masinapead (4) alla ja fikseerige kindlus-
tuspoldiga (25). Saag on nüüd alumises asendis
lukustatud.
• Kandke masinat transpordikäepidemest (37).
• Toimige masina uuesti ülespanemiseks peatükki-
des 8 - 9 kirjeldatud viisil.
120 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Hooldus

m Hoiatus! Tõmmake enne igasugust seadistamist,
korrashoiutööd ja parandamist võrgupistik välja!
Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastu-
dest puhtaks. Õlitage tööriista eluea pikendamiseks
üks kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövita-
vaid ained.
Ohutusseadise puhastamine, saeketta liikuv kait-
se (5)
Kontrollige iga kord enne käikuvõtmist saeketta kait-
set mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
Lauasüdamiku vahetamine (joon. 14)
Oht!
Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeketta
vahel kinni ning blokeerivad saeketta. Vahetage kah-
justatud lauasüdamikud kohe välja!
1. Keerake lauasüdamiku poldid (E) välja.
2. Võtke lauasüdamik ära.
3. Pange uus lauasüdamik sisse.
4. Pingutage lauasüdamiku poldid (E) kinni.
Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötun-
ni möödudes või kui monteeriti uued harjad. Kontrolli-
ge pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis pea-
te mõlemad harjad asendama. Kui harjad tunnista-
takse pärast mahavõtmist kasutuskõlblikeks, siis võib
need tagasi paigaldada.
Avage süsiharjade hoolduseks mõlemad lukustid
(joonisel 15 kujutatud viisil) vastupäeva. Võtke seejä-
rel süsiharjad välja.
Pange süsiharjad vastupidises järjekorras taas sisse.
Teenindus-informatsioon
Tuleb silmas pidada, et antud toote puhul vajatakse
kasutusalasele või loomulikule kulumisele alluvaid
või kulumaterjalidena järgmisi osi.
Kuluosad*: süsiharjad, saeleht, lauasüdamikud; laas-
tupüüdekott
* ei sisaldu tingimata tarnekomplektis!
