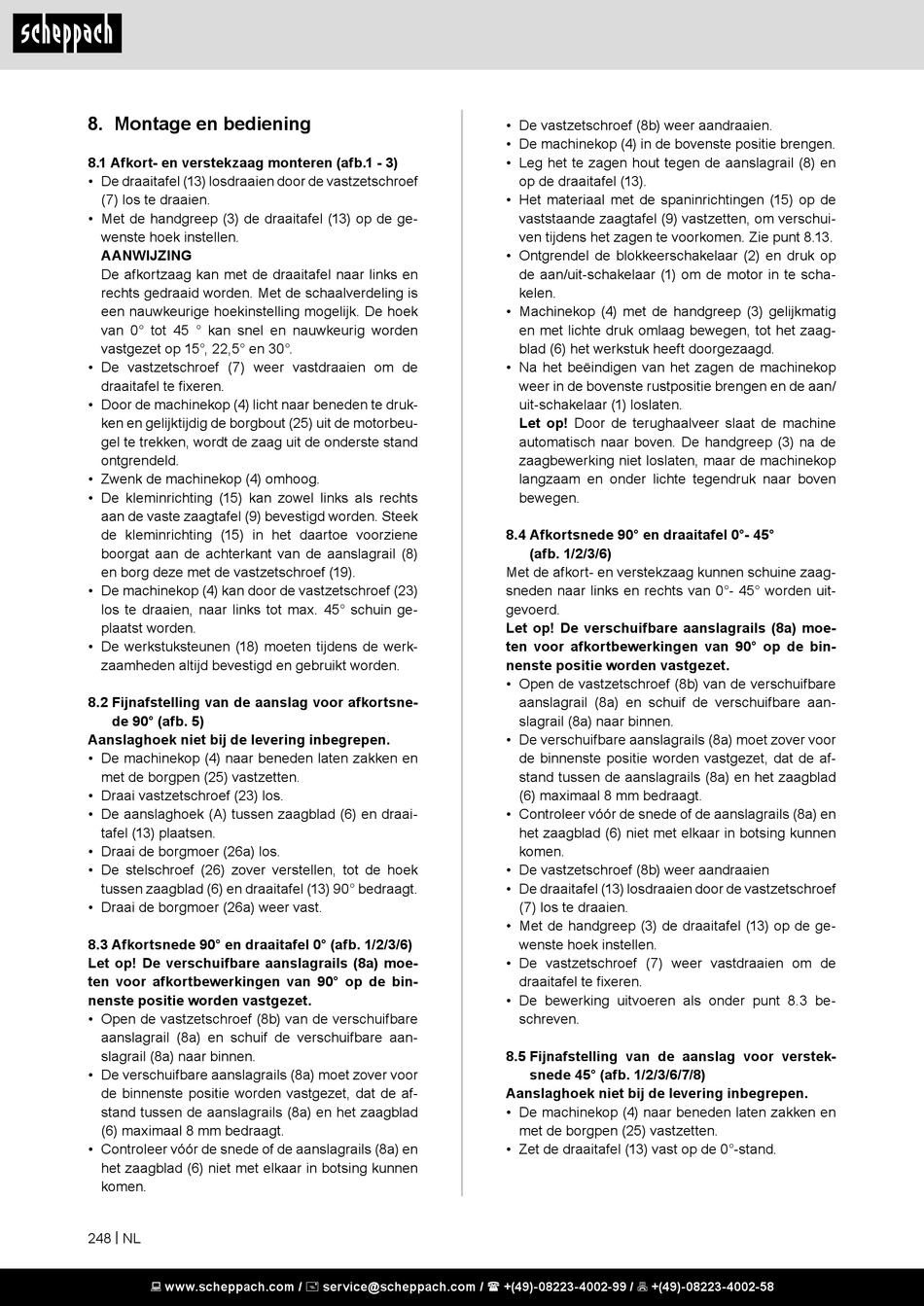

8. Montage en bediening

8.1 Afkort- en verstekzaag monteren (afb.1 - 3)
• De draaitafel (13) losdraaien door de vastzetschroef
(7) los te draaien.
• Met de handgreep (3) de draaitafel (13) op de ge-
wenste hoek instellen.
AANWIJZING
De afkortzaag kan met de draaitafel naar links en
rechts gedraaid worden. Met de schaalverdeling is
een nauwkeurige hoekinstelling mogelijk. De hoek
van 0° tot 45 ° kan snel en nauwkeurig worden
vastgezet op 15°, 22,5° en 30°.
• De vastzetschroef (7) weer vastdraaien om de
draaitafel te fixeren.
• Door de machinekop (4) licht naar beneden te druk-
ken en gelijktijdig de borgbout (25) uit de motorbeu-
gel te trekken, wordt de zaag uit de onderste stand
ontgrendeld.
• Zwenk de machinekop (4) omhoog.
• De kleminrichting (15) kan zowel links als rechts
aan de vaste zaagtafel (9) bevestigd worden. Steek
de kleminrichting (15) in het daartoe voorziene
boorgat aan de achterkant van de aanslagrail (8)
en borg deze met de vastzetschroef (19).
• De machinekop (4) kan door de vastzetschroef (23)
los te draaien, naar links tot max. 45° schuin ge-
plaatst worden.
• De werkstuksteunen (18) moeten tijdens de werk-
zaamheden altijd bevestigd en gebruikt worden.
8.2 Fijnafstelling van de aanslag voor afkortsne-
de 90° (afb. 5)
Aanslaghoek niet bij de levering inbegrepen.
• De machinekop (4) naar beneden laten zakken en
met de borgpen (25) vastzetten.
• Draai vastzetschroef (23) los.
• De aanslaghoek (A) tussen zaagblad (6) en draai-
tafel (13) plaatsen.
• Draai de borgmoer (26a) los.
• De stelschroef (26) zover verstellen, tot de hoek
tussen zaagblad (6) en draaitafel (13) 90° bedraagt.
• Draai de borgmoer (26a) weer vast.
8.3 Afkortsnede 90° en draaitafel 0° (afb. 1/2/3/6)
Let op! De verschuifbare aanslagrails (8a) moe-
ten voor afkortbewerkingen van 90° op de bin-
nenste positie worden vastgezet.
• Open de vastzetschroef (8b) van de verschuifbare
aanslagrail (8a) en schuif de verschuifbare aan-
slagrail (8a) naar binnen.
• De verschuifbare aanslagrails (8a) moet zover voor
de binnenste positie worden vastgezet, dat de af-
stand tussen de aanslagrails (8a) en het zaagblad
(6) maximaal 8 mm bedraagt.
• Controleer vóór de snede of de aanslagrails (8a) en
het zaagblad (6) niet met elkaar in botsing kunnen
komen.
248 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• De vastzetschroef (8b) weer aandraaien.
• De machinekop (4) in de bovenste positie brengen.
• Leg het te zagen hout tegen de aanslagrail (8) en
op de draaitafel (13).
• Het materiaal met de spaninrichtingen (15) op de
vaststaande zaagtafel (9) vastzetten, om verschui-
ven tijdens het zagen te voorkomen. Zie punt 8.13.
• Ontgrendel de blokkeerschakelaar (2) en druk op
de aan/uit-schakelaar (1) om de motor in te scha-
kelen.
• Machinekop (4) met de handgreep (3) gelijkmatig
en met lichte druk omlaag bewegen, tot het zaag-
blad (6) het werkstuk heeft doorgezaagd.
• Na het beëindigen van het zagen de machinekop
weer in de bovenste rustpositie brengen en de aan/
uit-schakelaar (1) loslaten.
Let op! Door de terughaalveer slaat de machine
automatisch naar boven. De handgreep (3) na de
zaagbewerking niet loslaten, maar de machinekop
langzaam en onder lichte tegendruk naar boven
bewegen.
8.4 Afkortsnede 90° en draaitafel 0°- 45°
(afb. 1/2/3/6)
Met de afkort- en verstekzaag kunnen schuine zaag-
sneden naar links en rechts van 0°- 45° worden uit-
gevoerd.
Let op! De verschuifbare aanslagrails (8a) moe-
ten voor afkortbewerkingen van 90° op de bin-
nenste positie worden vastgezet.
• Open de vastzetschroef (8b) van de verschuifbare
aanslagrail (8a) en schuif de verschuifbare aan-
slagrail (8a) naar binnen.
• De verschuifbare aanslagrails (8a) moet zover voor
de binnenste positie worden vastgezet, dat de af-
stand tussen de aanslagrails (8a) en het zaagblad
(6) maximaal 8 mm bedraagt.
• Controleer vóór de snede of de aanslagrails (8a) en
het zaagblad (6) niet met elkaar in botsing kunnen
komen.
• De vastzetschroef (8b) weer aandraaien
• De draaitafel (13) losdraaien door de vastzetschroef
(7) los te draaien.
• Met de handgreep (3) de draaitafel (13) op de ge-
wenste hoek instellen.
• De vastzetschroef (7) weer vastdraaien om de
draaitafel te fixeren.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.5 Fijnafstelling van de aanslag voor verstek-
snede 45° (afb. 1/2/3/6/7/8)
Aanslaghoek niet bij de levering inbegrepen.
• De machinekop (4) naar beneden laten zakken en
met de borgpen (25) vastzetten.
• Zet de draaitafel (13) vast op de 0°-stand.
