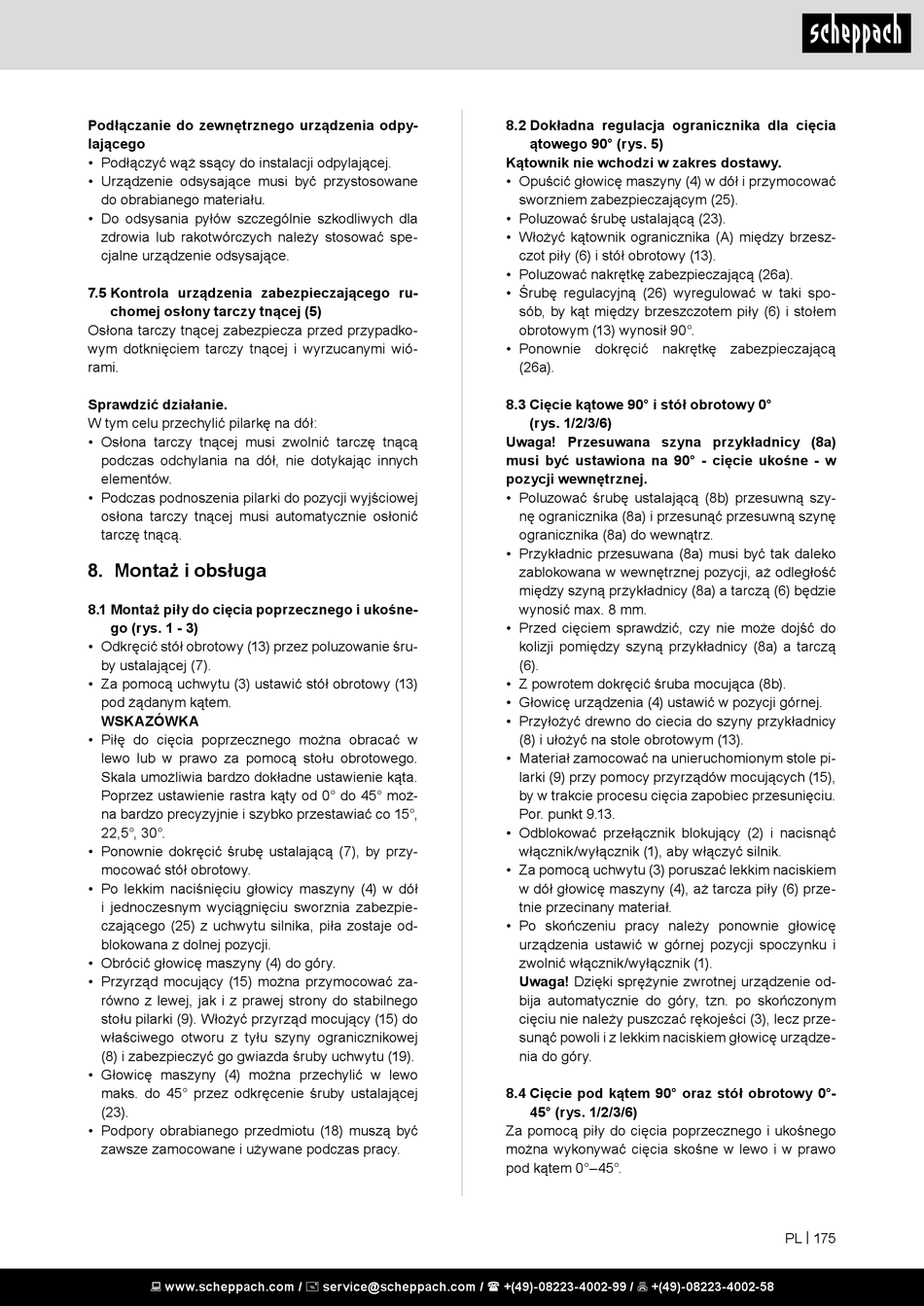

Podłączanie do zewnętrznego urządzenia odpy-
lającego
• Podłączyć wąż ssący do instalacji odpylającej.
• Urządzenie odsysające musi być przystosowane
do obrabianego materiału.
• Do odsysania pyłów szczególnie szkodliwych dla
zdrowia lub rakotwórczych należy stosować spe-
cjalne urządzenie odsysające.
7.5 Kontrola urządzenia zabezpieczającego ru-
chomej osłony tarczy tnącej (5)
Osłona tarczy tnącej zabezpiecza przed przypadko-
wym dotknięciem tarczy tnącej i wyrzucanymi wió-
rami.
Sprawdzić działanie.
W tym celu przechylić pilarkę na dół:
• Osłona tarczy tnącej musi zwolnić tarczę tnącą
podczas odchylania na dół, nie dotykając innych
elementów.
• Podczas podnoszenia pilarki do pozycji wyjściowej
osłona tarczy tnącej musi automatycznie osłonić
tarczę tnącą.
8. Montaż i obsługa
8.1 Montaż piły do cięcia poprzecznego i ukośne-
go (rys. 1 - 3)
• Odkręcić stół obrotowy (13) przez poluzowanie śru-
by ustalającej (7).
• Za pomocą uchwytu (3) ustawić stół obrotowy (13)
pod żądanym kątem.
WSKAZÓWKA
• Piłę do cięcia poprzecznego można obracać w
lewo lub w prawo za pomocą stołu obrotowego.
Skala umożliwia bardzo dokładne ustawienie kąta.
Poprzez ustawienie rastra kąty od 0° do 45° moż-
na bardzo precyzyjnie i szybko przestawiać co 15°,
22,5°, 30°.
• Ponownie dokręcić śrubę ustalającą (7), by przy-
mocować stół obrotowy.
• Po lekkim naciśnięciu głowicy maszyny (4) w dół
i jednoczesnym wyciągnięciu sworznia zabezpie-
czającego (25) z uchwytu silnika, piła zostaje od-
blokowana z dolnej pozycji.
• Obrócić głowicę maszyny (4) do góry.
• Przyrząd mocujący (15) można przymocować za-
równo z lewej, jak i z prawej strony do stabilnego
stołu pilarki (9). Włożyć przyrząd mocujący (15) do
właściwego otworu z tyłu szyny ogranicznikowej
(8) i zabezpieczyć go gwiazda śruby uchwytu (19).
• Głowicę maszyny (4) można przechylić w lewo
maks. do 45° przez odkręcenie śruby ustalającej
(23).
• Podpory obrabianego przedmiotu (18) muszą być
zawsze zamocowane i używane podczas pracy.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.2 Dokładna regulacja ogranicznika dla cięcia
ątowego 90° (rys. 5)
Kątownik nie wchodzi w zakres dostawy.
• Opuścić głowicę maszyny (4) w dół i przymocować
sworzniem zabezpieczającym (25).
• Poluzować śrubę ustalającą (23).
• Włożyć kątownik ogranicznika (A) między brzesz-
czot piły (6) i stół obrotowy (13).
• Poluzować nakrętkę zabezpieczającą (26a).
• Śrubę regulacyjną (26) wyregulować w taki spo-
sób, by kąt między brzeszczotem piły (6) i stołem
obrotowym (13) wynosił 90°.
• Ponownie dokręcić nakrętkę zabezpieczającą
(26a).
8.3 Cięcie kątowe 90° i stół obrotowy 0°
(rys. 1/2/3/6)
Uwaga! Przesuwana szyna przykładnicy (8a)
musi być ustawiona na 90° - cięcie ukośne - w
pozycji wewnętrznej.
• Poluzować śrubę ustalającą (8b) przesuwną szy-
nę ogranicznika (8a) i przesunąć przesuwną szynę
ogranicznika (8a) do wewnątrz.
• Przykładnic przesuwana (8a) musi być tak daleko
zablokowana w wewnętrznej pozycji, aż odległość
między szyną przykładnicy (8a) a tarczą (6) będzie
wynosić max. 8 mm.
• Przed cięciem sprawdzić, czy nie może dojść do
kolizji pomiędzy szyną przykładnicy (8a) a tarczą
(6).
• Z powrotem dokręcić śruba mocująca (8b).
• Głowicę urządzenia (4) ustawić w pozycji górnej.
• Przyłożyć drewno do ciecia do szyny przykładnicy
(8) i ułożyć na stole obrotowym (13).
• Materiał zamocować na unieruchomionym stole pi-
larki (9) przy pomocy przyrządów mocujących (15),
by w trakcie procesu cięcia zapobiec przesunięciu.
Por. punkt 9.13.
• Odblokować przełącznik blokujący (2) i nacisnąć
włącznik/wyłącznik (1), aby włączyć silnik.
• Za pomocą uchwytu (3) poruszać lekkim naciskiem
w dół głowicę maszyny (4), aż tarcza piły (6) prze-
tnie przecinany materiał.
• Po skończeniu pracy należy ponownie głowicę
urządzenia ustawić w górnej pozycji spoczynku i
zwolnić włącznik/wyłącznik (1).
Uwaga! Dzięki sprężynie zwrotnej urządzenie od-
bija automatycznie do góry, tzn. po skończonym
cięciu nie należy puszczać rękojeści (3), lecz prze-
sunąć powoli i z lekkim naciskiem głowicę urządze-
nia do góry.
8.4 Cięcie pod kątem 90° oraz stół obrotowy 0°-
45° (rys. 1/2/3/6)
Za pomocą piły do cięcia poprzecznego i ukośnego
można wykonywać cięcia skośne w lewo i w prawo
pod kątem 0°–45°.
