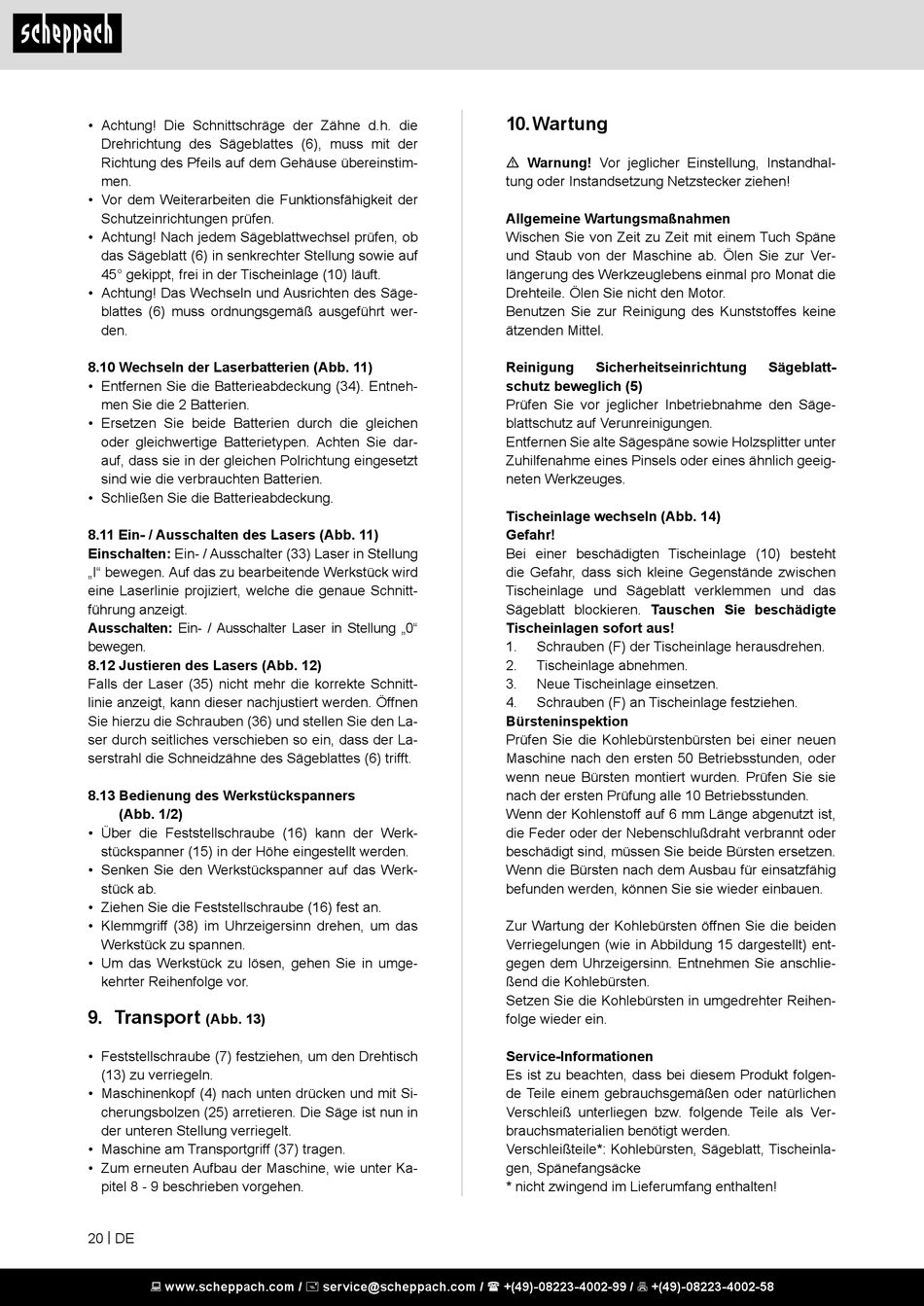

• Achtung! Die Schnittschräge der Zähne d.h. die
Drehrichtung des Sägeblattes (6), muss mit der
Richtung des Pfeils auf dem Gehäuse übereinstim-
men.
• Vor dem Weiterarbeiten die Funktionsfähigkeit der
Schutzeinrichtungen prüfen.
• Achtung! Nach jedem Sägeblattwechsel prüfen, ob
das Sägeblatt (6) in senkrechter Stellung sowie auf
45° gekippt, frei in der Tischeinlage (10) läuft.
• Achtung! Das Wechseln und Ausrichten des Säge-
blattes (6) muss ordnungsgemäß ausgeführt wer-
den.
8.10 Wechseln der Laserbatterien (Abb. 11)
• Entfernen Sie die Batterieabdeckung (34). Entneh-
men Sie die 2 Batterien.
• Ersetzen Sie beide Batterien durch die gleichen
oder gleichwertige Batterietypen. Achten Sie dar-
auf, dass sie in der gleichen Polrichtung eingesetzt
sind wie die verbrauchten Batterien.
• Schließen Sie die Batterieabdeckung.
8.11 Ein- / Ausschalten des Lasers (Abb. 11)
Einschalten: Ein- / Ausschalter (33) Laser in Stellung
„I" bewegen. Auf das zu bearbeitende Werkstück wird
eine Laserlinie projiziert, welche die genaue Schnitt-
führung anzeigt.
Ausschalten: Ein- / Ausschalter Laser in Stellung „0"
bewegen.
8.12 Justieren des Lasers (Abb. 12)
Falls der Laser (35) nicht mehr die korrekte Schnitt-
linie anzeigt, kann dieser nachjustiert werden. Öffnen
Sie hierzu die Schrauben (36) und stellen Sie den La-
ser durch seitliches verschieben so ein, dass der La-
serstrahl die Schneidzähne des Sägeblattes (6) trifft.
8.13 Bedienung des Werkstückspanners
(Abb. 1/2)
• Über die Feststellschraube (16) kann der Werk-
stückspanner (15) in der Höhe eingestellt werden.
• Senken Sie den Werkstückspanner auf das Werk-
stück ab.
• Ziehen Sie die Feststellschraube (16) fest an.
• Klemmgriff (38) im Uhrzeigersinn drehen, um das
Werkstück zu spannen.
• Um das Werkstück zu lösen, gehen Sie in umge-
kehrter Reihenfolge vor.
9. Transport
(Abb. 13)
• Feststellschraube (7) festziehen, um den Drehtisch
(13) zu verriegeln.
• Maschinenkopf (4) nach unten drücken und mit Si-
cherungsbolzen (25) arretieren. Die Säge ist nun in
der unteren Stellung verriegelt.
• Maschine am Transportgriff (37) tragen.
• Zum erneuten Aufbau der Maschine, wie unter Ka-
pitel 8 - 9 beschrieben vorgehen.
20 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Wartung

m Warnung! Vor jeglicher Einstellung, Instandhal-
tung oder Instandsetzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
Reinigung Sicherheitseinrichtung
schutz beweglich (5)
Prüfen Sie vor jeglicher Inbetriebnahme den Säge-
blattschutz auf Verunreinigungen.
Entfernen Sie alte Sägespäne sowie Holzsplitter unter
Zuhilfenahme eines Pinsels oder eines ähnlich geeig-
neten Werkzeuges.
Tischeinlage wechseln (Abb. 14)
Gefahr!
Bei einer beschädigten Tischeinlage (10) besteht
die Gefahr, dass sich kleine Gegenstände zwischen
Tischeinlage und Sägeblatt verklemmen und das
Sägeblatt blockieren. Tauschen Sie beschädigte
Tischeinlagen sofort aus!
1. Schrauben (F) der Tischeinlage herausdrehen.
2. Tischeinlage abnehmen.
3. Neue Tischeinlage einsetzen.
4. Schrauben (F) an Tischeinlage festziehen.
Bürsteninspektion
Prüfen Sie die Kohlebürstenbürsten bei einer neuen
Maschine nach den ersten 50 Betriebsstunden, oder
wenn neue Bürsten montiert wurden. Prüfen Sie sie
nach der ersten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlußdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
Zur Wartung der Kohlebürsten öffnen Sie die beiden
Verriegelungen (wie in Abbildung 15 dargestellt) ent-
gegen dem Uhrzeigersinn. Entnehmen Sie anschlie-
ßend die Kohlebürsten.
Setzen Sie die Kohlebürsten in umgedrehter Reihen-
folge wieder ein.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinla-
gen, Spänefangsäcke
* nicht zwingend im Lieferumfang enthalten!
