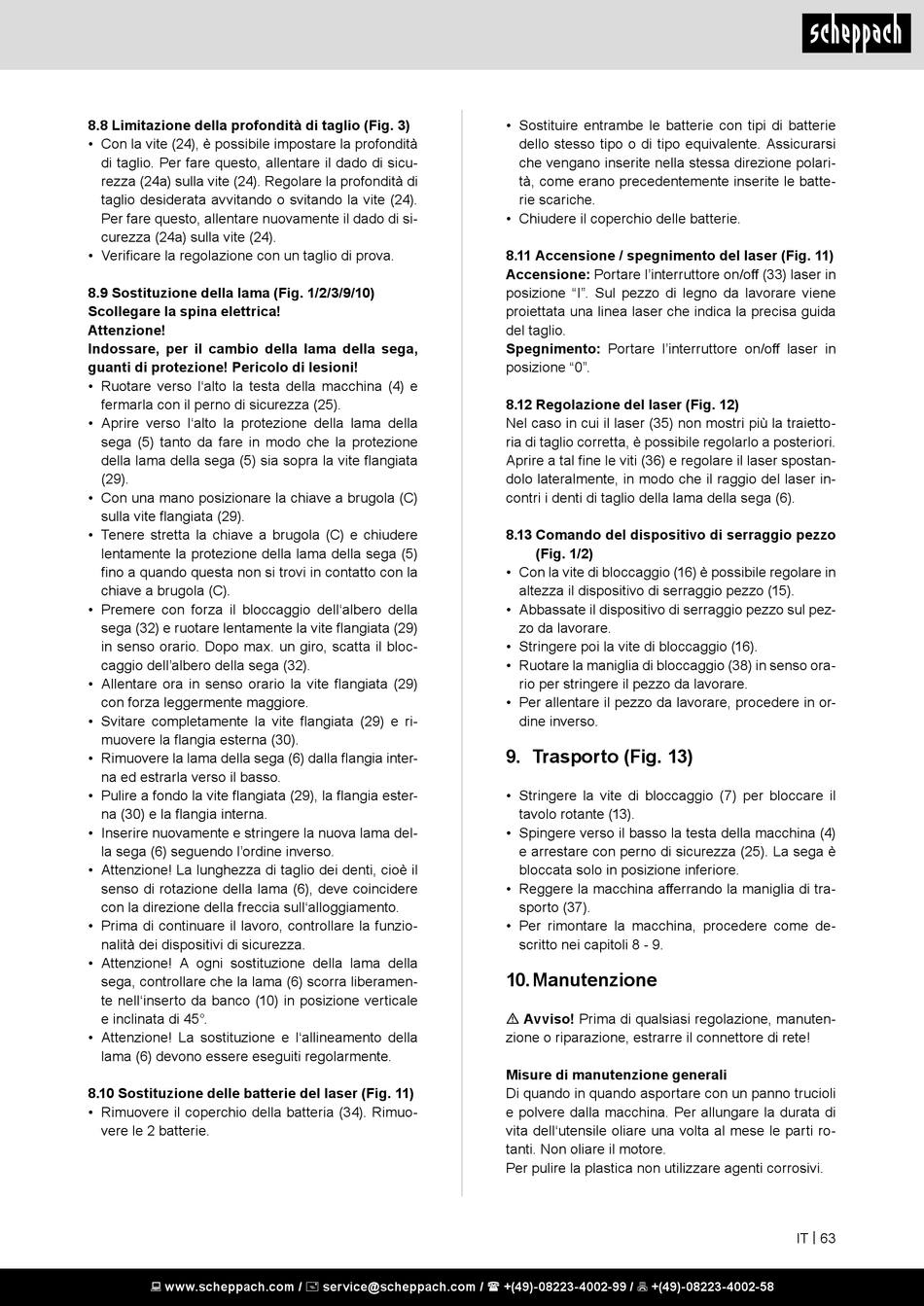

8.8 Limitazione della profondità di taglio (Fig. 3)
• Con la vite (24), è possibile impostare la profondità
di taglio. Per fare questo, allentare il dado di sicu-
rezza (24a) sulla vite (24). Regolare la profondità di
taglio desiderata avvitando o svitando la vite (24).
Per fare questo, allentare nuovamente il dado di si-
curezza (24a) sulla vite (24).
• Verificare la regolazione con un taglio di prova.
8.9 Sostituzione della lama (Fig. 1/2/3/9/10)
Scollegare la spina elettrica!
Attenzione!
Indossare, per il cambio della lama della sega,
guanti di protezione! Pericolo di lesioni!
• Ruotare verso l'alto la testa della macchina (4) e
fermarla con il perno di sicurezza (25).
• Aprire verso l'alto la protezione della lama della
sega (5) tanto da fare in modo che la protezione
della lama della sega (5) sia sopra la vite flangiata
(29).
• Con una mano posizionare la chiave a brugola (C)
sulla vite flangiata (29).
• Tenere stretta la chiave a brugola (C) e chiudere
lentamente la protezione della lama della sega (5)
fino a quando questa non si trovi in contatto con la
chiave a brugola (C).
• Premere con forza il bloccaggio dell'albero della
sega (32) e ruotare lentamente la vite flangiata (29)
in senso orario. Dopo max. un giro, scatta il bloc-
caggio dell'albero della sega (32).
• Allentare ora in senso orario la vite flangiata (29)
con forza leggermente maggiore.
• Svitare completamente la vite flangiata (29) e ri-
muovere la flangia esterna (30).
• Rimuovere la lama della sega (6) dalla flangia inter-
na ed estrarla verso il basso.
• Pulire a fondo la vite flangiata (29), la flangia ester-
na (30) e la flangia interna.
• Inserire nuovamente e stringere la nuova lama del-
la sega (6) seguendo l'ordine inverso.
• Attenzione! La lunghezza di taglio dei denti, cioè il
senso di rotazione della lama (6), deve coincidere
con la direzione della freccia sull'alloggiamento.
• Prima di continuare il lavoro, controllare la funzio-
nalità dei dispositivi di sicurezza.
• Attenzione! A ogni sostituzione della lama della
sega, controllare che la lama (6) scorra liberamen-
te nell'inserto da banco (10) in posizione verticale
e inclinata di 45°.
• Attenzione! La sostituzione e l'allineamento della
lama (6) devono essere eseguiti regolarmente.
8.10 Sostituzione delle batterie del laser (Fig. 11)
• Rimuovere il coperchio della batteria (34). Rimuo-
vere le 2 batterie.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Sostituire entrambe le batterie con tipi di batterie
dello stesso tipo o di tipo equivalente. Assicurarsi
che vengano inserite nella stessa direzione polari-
tà, come erano precedentemente inserite le batte-
rie scariche.
• Chiudere il coperchio delle batterie.
8.11 Accensione / spegnimento del laser (Fig. 11)
Accensione: Portare l'interruttore on/off (33) laser in
posizione "I". Sul pezzo di legno da lavorare viene
proiettata una linea laser che indica la precisa guida
del taglio.
Spegnimento: Portare l'interruttore on/off laser in
posizione "0".
8.12 Regolazione del laser (Fig. 12)
Nel caso in cui il laser (35) non mostri più la traietto-
ria di taglio corretta, è possibile regolarlo a posteriori.
Aprire a tal fine le viti (36) e regolare il laser spostan-
dolo lateralmente, in modo che il raggio del laser in-
contri i denti di taglio della lama della sega (6).
8.13 Comando del dispositivo di serraggio pezzo
(Fig. 1/2)
• Con la vite di bloccaggio (16) è possibile regolare in
altezza il dispositivo di serraggio pezzo (15).
• Abbassate il dispositivo di serraggio pezzo sul pez-
zo da lavorare.
• Stringere poi la vite di bloccaggio (16).
• Ruotare la maniglia di bloccaggio (38) in senso ora-
rio per stringere il pezzo da lavorare.
• Per allentare il pezzo da lavorare, procedere in or-
dine inverso.
9. Trasporto (Fig. 13)
• Stringere la vite di bloccaggio (7) per bloccare il
tavolo rotante (13).
• Spingere verso il basso la testa della macchina (4)
e arrestare con perno di sicurezza (25). La sega è
bloccata solo in posizione inferiore.
• Reggere la macchina afferrando la maniglia di tra-
sporto (37).
• Per rimontare la macchina, procedere come de-
scritto nei capitoli 8 - 9.

10. Manutenzione

m Avviso! Prima di qualsiasi regolazione, manuten-
zione o riparazione, estrarre il connettore di rete!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli
e polvere dalla macchina. Per allungare la durata di
vita dell'utensile oliare una volta al mese le parti ro-
tanti. Non oliare il motore.
Per pulire la plastica non utilizzare agenti corrosivi.
