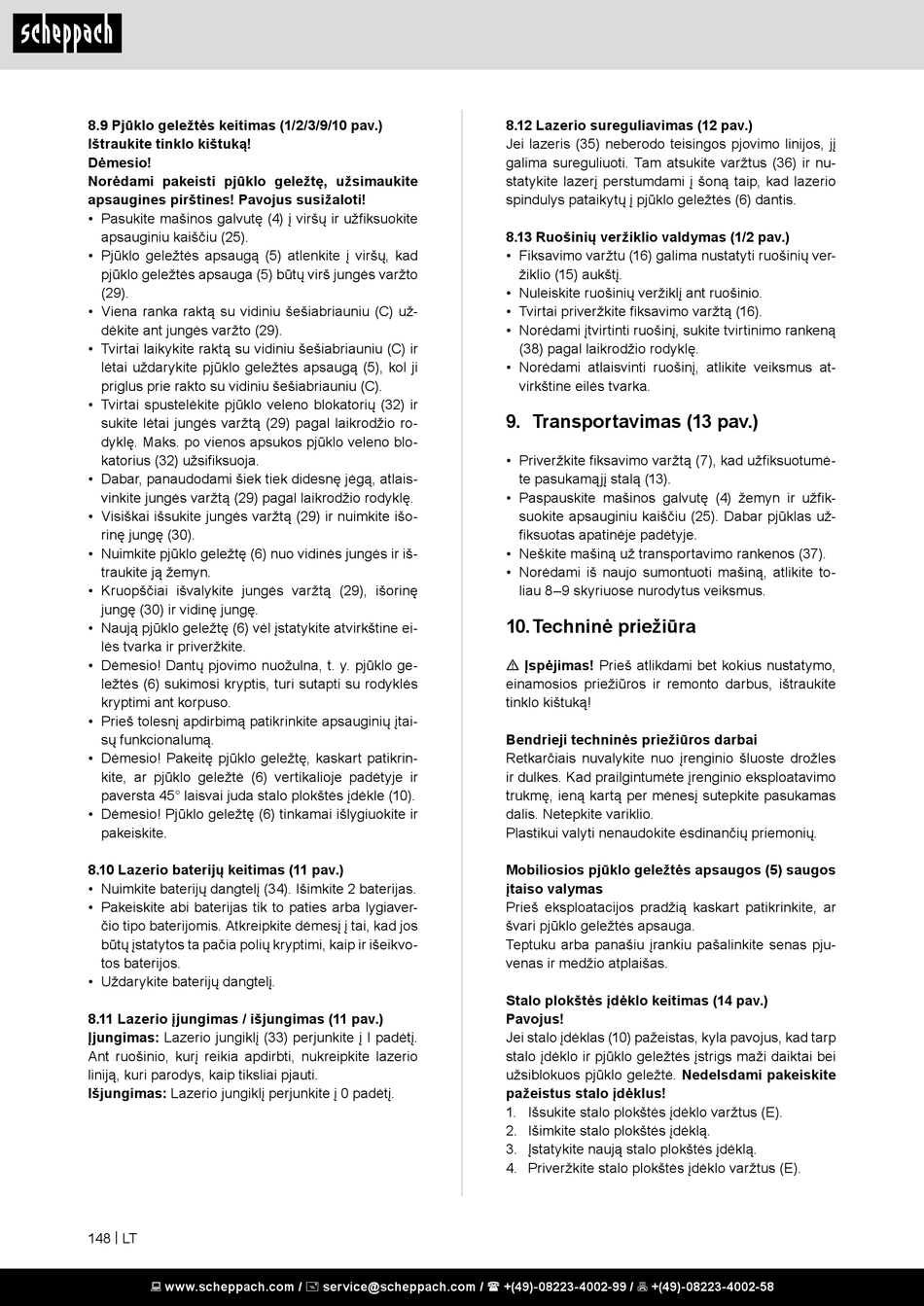

8.9 Pjūklo geležtės keitimas (1/2/3/9/10 pav.)
Ištraukite tinklo kištuką!
Dėmesio!
Norėdami pakeisti pjūklo geležtę, užsimaukite
apsaugines pirštines! Pavojus susižaloti!
• Pasukite mašinos galvutę (4) į viršų ir užfiksuokite
apsauginiu kaiščiu (25).
• Pjūklo geležtės apsaugą (5) atlenkite į viršų, kad
pjūklo geležtės apsauga (5) būtų virš jungės varžto
(29).
• Viena ranka raktą su vidiniu šešiabriauniu (C) už-
dėkite ant jungės varžto (29).
• Tvirtai laikykite raktą su vidiniu šešiabriauniu (C) ir
lėtai uždarykite pjūklo geležtės apsaugą (5), kol ji
priglus prie rakto su vidiniu šešiabriauniu (C).
• Tvirtai spustelėkite pjūklo veleno blokatorių (32) ir
sukite lėtai jungės varžtą (29) pagal laikrodžio ro-
dyklę. Maks. po vienos apsukos pjūklo veleno blo-
katorius (32) užsifiksuoja.
• Dabar, panaudodami šiek tiek didesnę jėgą, atlais-
vinkite jungės varžtą (29) pagal laikrodžio rodyklę.
• Visiškai išsukite jungės varžtą (29) ir nuimkite išo-
rinę jungę (30).
• Nuimkite pjūklo geležtę (6) nuo vidinės jungės ir iš-
traukite ją žemyn.
• Kruopščiai išvalykite jungės varžtą (29), išorinę
jungę (30) ir vidinę jungę.
• Naują pjūklo geležtę (6) vėl įstatykite atvirkštine ei-
lės tvarka ir priveržkite.
• Dėmesio! Dantų pjovimo nuožulna, t. y. pjūklo ge-
ležtės (6) sukimosi kryptis, turi sutapti su rodyklės
kryptimi ant korpuso.
• Prieš tolesnį apdirbimą patikrinkite apsauginių įtai-
sų funkcionalumą.
• Dėmesio! Pakeitę pjūklo geležtę, kaskart patikrin-
kite, ar pjūklo geležtė (6) vertikalioje padėtyje ir
paversta 45° laisvai juda stalo plokštės įdėkle (10).
• Dėmesio! Pjūklo geležtę (6) tinkamai išlygiuokite ir
pakeiskite.
8.10 Lazerio baterijų keitimas (11 pav.)
• Nuimkite baterijų dangtelį (34). Išimkite 2 baterijas.
• Pakeiskite abi baterijas tik to paties arba lygiaver-
čio tipo baterijomis. Atkreipkite dėmesį į tai, kad jos
būtų įstatytos ta pačia polių kryptimi, kaip ir išeikvo-
tos baterijos.
• Uždarykite baterijų dangtelį.
8.11 Lazerio įjungimas / išjungimas (11 pav.)
Įjungimas: Lazerio jungiklį (33) perjunkite į I padėtį.
Ant ruošinio, kurį reikia apdirbti, nukreipkite lazerio
liniją, kuri parodys, kaip tiksliai pjauti.
Išjungimas: Lazerio jungiklį perjunkite į 0 padėtį.
148 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.12 Lazerio sureguliavimas (12 pav.)
Jei lazeris (35) neberodo teisingos pjovimo linijos, jį
galima sureguliuoti. Tam atsukite varžtus (36) ir nu-
statykite lazerį perstumdami į šoną taip, kad lazerio
spindulys pataikytų į pjūklo geležtės (6) dantis.
8.13 Ruošinių veržiklio valdymas (1/2 pav.)
• Fiksavimo varžtu (16) galima nustatyti ruošinių ver-
žiklio (15) aukštį.
• Nuleiskite ruošinių veržiklį ant ruošinio.
• Tvirtai priveržkite fiksavimo varžtą (16).
• Norėdami įtvirtinti ruošinį, sukite tvirtinimo rankeną
(38) pagal laikrodžio rodyklę.
• Norėdami atlaisvinti ruošinį, atlikite veiksmus at-
virkštine eilės tvarka.
9. Transportavimas (13 pav.)
• Priveržkite fiksavimo varžtą (7), kad užfiksuotumė-
te pasukamąjį stalą (13).
• Paspauskite mašinos galvutę (4) žemyn ir užfik-
suokite apsauginiu kaiščiu (25). Dabar pjūklas už-
fiksuotas apatinėje padėtyje.
• Neškite mašiną už transportavimo rankenos (37).
• Norėdami iš naujo sumontuoti mašiną, atlikite to-
liau 8–9 skyriuose nurodytus veiksmus.
10. Techninė priežiūra
m Įspėjimas! Prieš atlikdami bet kokius nustatymo,
einamosios priežiūros ir remonto darbus, ištraukite
tinklo kištuką!
Bendrieji techninės priežiūros darbai
Retkarčiais nuvalykite nuo įrenginio šluoste drožles
ir dulkes. Kad prailgintumėte įrenginio eksploatavimo
trukmę, ieną kartą per mėnesį sutepkite pasukamas
dalis. Netepkite variklio.
Plastikui valyti nenaudokite ėsdinančių priemonių.
Mobiliosios pjūklo geležtės apsaugos (5) saugos
įtaiso valymas
Prieš eksploatacijos pradžią kaskart patikrinkite, ar
švari pjūklo geležtės apsauga.
Teptuku arba panašiu įrankiu pašalinkite senas pju-
venas ir medžio atplaišas.
Stalo plokštės įdėklo keitimas (14 pav.)
Pavojus!
Jei stalo įdėklas (10) pažeistas, kyla pavojus, kad tarp
stalo įdėklo ir pjūklo geležtės įstrigs maži daiktai bei
užsiblokuos pjūklo geležtė. Nedelsdami pakeiskite
pažeistus stalo įdėklus!
1. Išsukite stalo plokštės įdėklo varžtus (E).
2. Išimkite stalo plokštės įdėklą.
3. Įstatykite naują stalo plokštės įdėklą.
4. Priveržkite stalo plokštės įdėklo varžtus (E).
