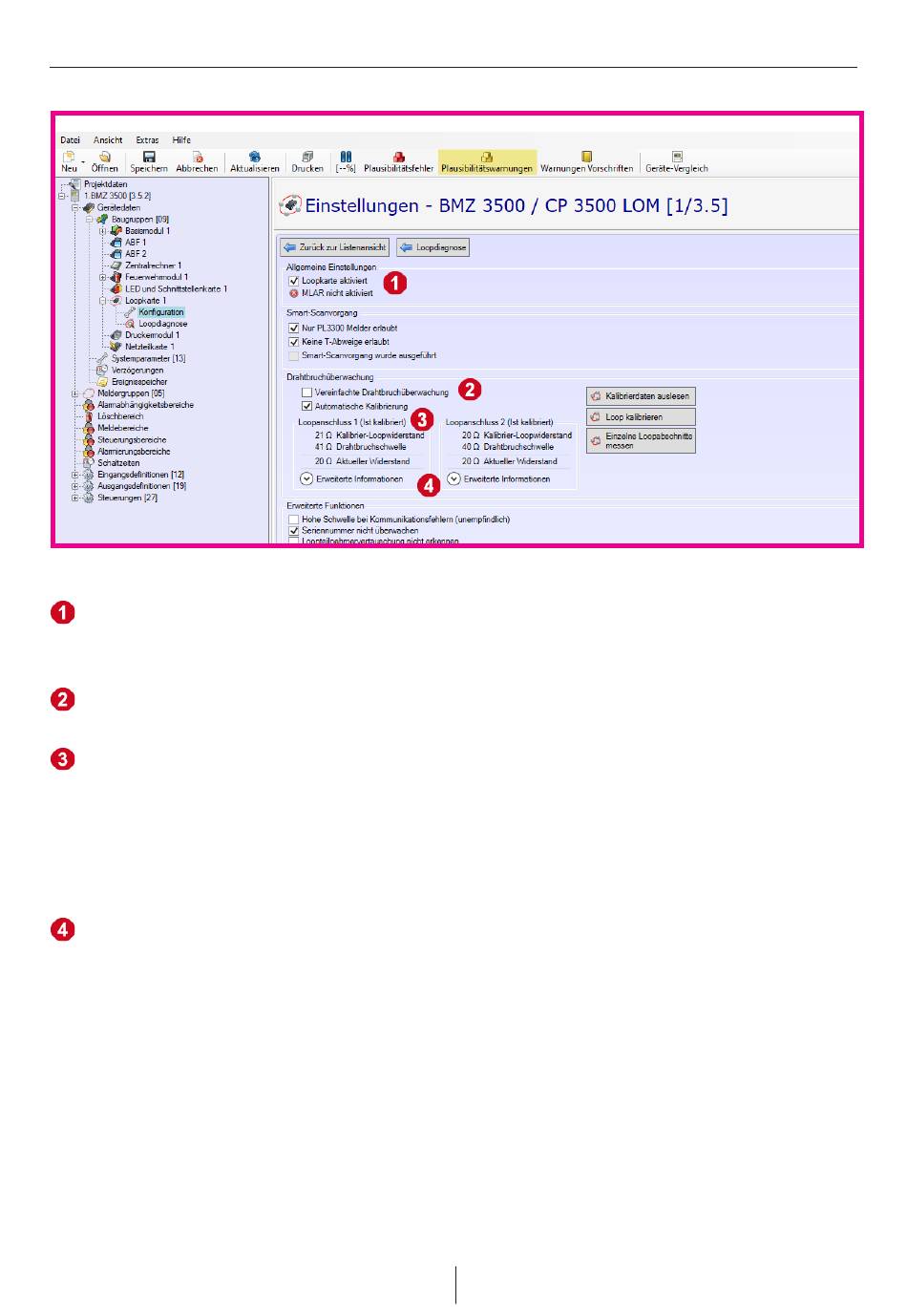

Abbildung 44 : Ansicht des eingemessenen Loops mit den erweiterten Informationen
Loopkarte aktiviert / deaktiviert.
Vereinfachte Drahtbruchüberwachung Bei Deaktivierung wird eine EN54-13 konforme Inbetriebnahme erreicht.
Automatische Kalibrierung
Loopanschluss 1 bzw. 2:
Kalibrier-Loopwiderstand:
Drahtbruchschwelle:
Aktueller Widerstand:
Erweiterte Informationen:
Nutzen Sie diese Option zur schrittweisen Inbetriebnahme einer Anlage mit
mehreren Loopkarten. Die Loopkarte kann nur deaktiviert werden, wenn ihr keine
Melder zugewiesen sind.
Messrichtung im Loop (Anfang-zu-Ende bzw. Ende-zu-Anfang)
Der bei der Kalibrierung gemessene Widerstand als Referenzwert
Loop mit Sounder + 20 Ohm bzw. Loop ohne Sounder + 50 Ohm
angehobener Offsetwiderstand
Der zuletzt über das dpt ausgelesene Widerstand im Loop
Anzeige des Offset Widerstandes, des maximalen Alarmstroms,
der minimalen Loopspannung und die Adressen der Referenzmelder
