Errichteranleitung dc3500

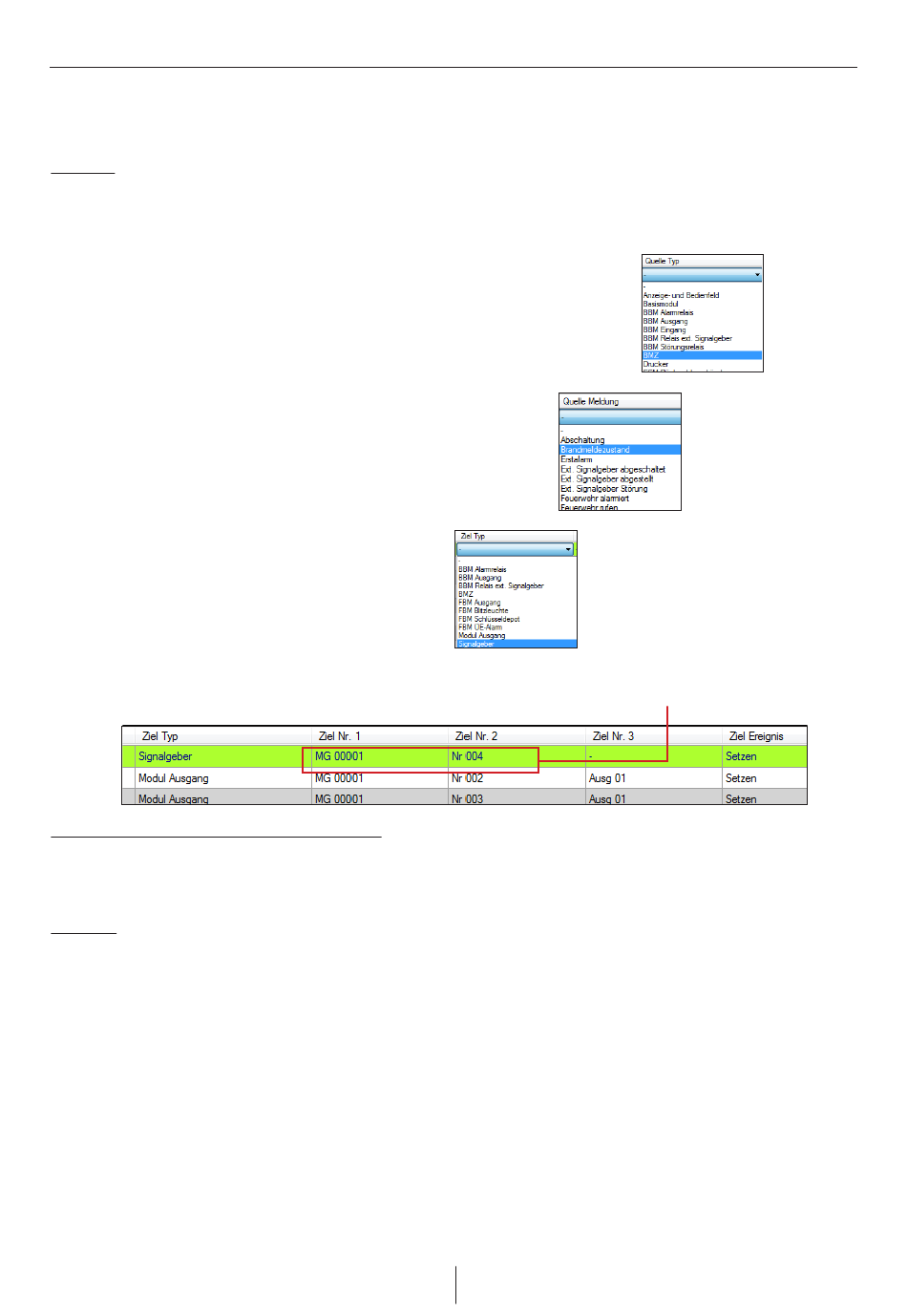

7.7.16.6. Beispiele für Steuerungsprogrammierungen
Beispiel 1: Die BMZ soll im Brandmeldezustand einen Loopsounder aktivieren.
Realisierung Bei Brandmeldezusatnd Loopsounder aktivieren:
Klicken Sie auf Hinzufügen und in der neuen Zeile auf Quelle Typ. Wählen Sie BMZ:
1.
2. Klicken Sie auf Quelle Meldung und wählen Sie Brandmeldezustand:
3. Klicken Sie auf Ziel Typ und wählen Sie Signalgeber:
4. Da sich in diesem Loop nur ein Signalgeber befindet wird dieser automatisch als Ziel eingetragen und „Setzen" als Ziel
Ereignis. Der Loopsounder befindet sich in der Meldergruppe 1 und besitzt die Adresse 4:
Die nun angelegte Steuerung lässt sich auch so lesen:
Sobald die BMZ in den Zustand „Brandmeldezustand" übergeht, wird der Signalgeber (hier: Loopsounder) in Gruppe 1, Adresse 4
aktiviert.
Beispiel 2: Für einige, elementare Steuerungen ist die Auswertung der Rückmeldung von der Feuerwehr besonders wichtig. Die
BMZ dc3500 wertet diese Meldung immer aus (sichtbar an der LED „Feuerwehr alarmiert" an der Zentrale). Im dpt müssen jedoch
zusätzlich Steuerungen vorhanden sein, welche die Rückmeldung verarbeiten. Im dpt wird die Rückmeldung als FBM ÜE-Alarm ->
Feuerwehr alarmiert bezeichnet. Bevor jedoch FBM ÜE-Alarm -> Feuerwehr alarmiert als Quelle dienen kann, muss erst definiert
werden, wann dieser Zustand überhaupt eintritt. Das realisieren Sie einfach indem Sie die Steuerung zum Aktivieren der ÜE anlegen..
Realisierung FBM ÜE-Alarm definieren:
1. Klicken Sie auf Hinzufügen und in der neuen Zeile auf Quelle Typ. Wählen Sie BMZ.
Wählen Sie bei Quelle Meldung den Eintrag Brandmeldezustand.
2.
Wählen Sie als Zieltyp FBM ÜE-Alarm und Ziel Ereignis Setzen.
3.
Version 1.1 250
Steuerungen
