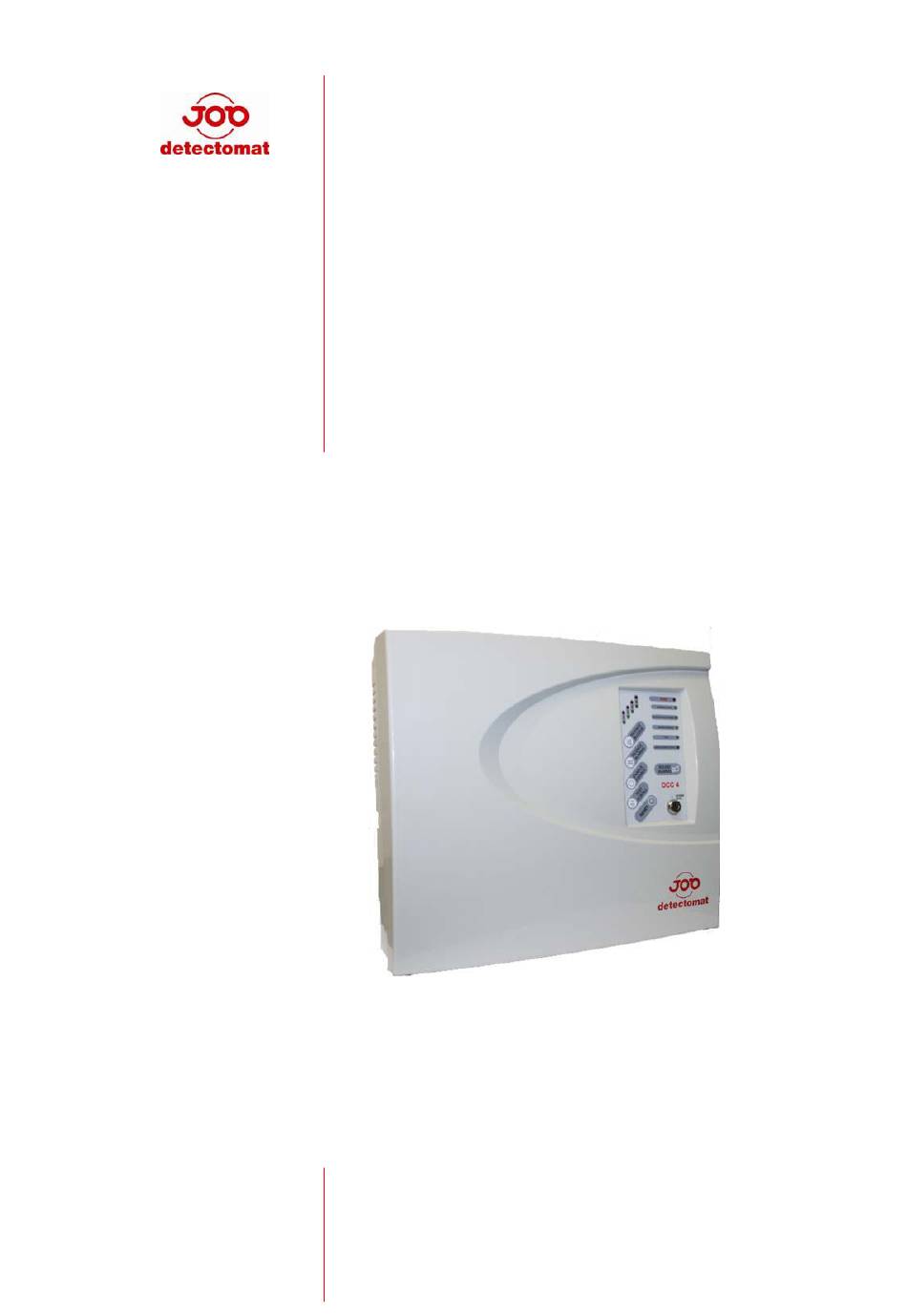

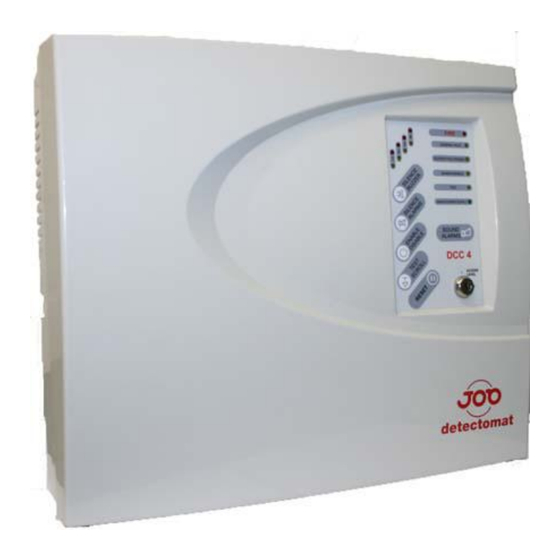

- Seite 1 Grenzwertzentrale DCC 2/DCC 4 Bedienungsanleitung 2/4 Grenzwertlinien Brandmelderzentrale ...
- Seite 2 Bedienungsanleitung DCC 2/4 ...
-
Seite 3: Inhaltsverzeichnis
Index Erklärungen zur Bedienungsanleitung..........4 Zweck der Bedienungsanleitung ................4 Hinweise zur Bedienungsanleitung ................. 4 Allgemeine Sicherheitshinweise ............4 Bestimmungsgemäße Verwendung ................ 5 Anforderungen an die Betreiber ................5 Anschlüsse und Störungs- LEDs DCC 2/4..........5 Anzeige- und Bedienfeld...............5 Bedienfeld DCC 2/DCC 4..................5 Statusanzeige und Output..................6 Störungsmeldungen ....................6 Errichter-Funktionen................7 Installation der BMZ................7 Testen der Zentrale ................8 Funktionen und Bedienung..............10... -
Seite 4: Erklärungen Zur Bedienungsanleitung
Als Betreiber und als Benutzer sind Sie verpflichtet, diese Bedienungsanleitung, insbesondere den Abschnitt ‘Allgemeine Sicherheitshinweise’, zu lesen und zu verstehen. Diese Bedienungsanleitung enthält die relevanten Informationen für die Bedienung. Sie soll Ihnen dabei helfen, die DCC 2/DCC 4 bestimmungsgemäß, effizient und sicher einzusetzen. ... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die DCC 2/4 ist ausschließlich zum Erfassen, Auswerten und Weiterleiten der über die Gruppenanschlüsse erfassten Messwerte bestimmt. Zur bestimmungsgemäßen Verwendung gehören auch: • das Beachten und Einhalten der Sicherheitshinweise in dieser Bedienungsanleitung. Die detectomat GmbH haftet nicht für Schäden, die aus nichtbestimmungsgemäßer Verwendung der BMZ 2/4 entstehen. -
Seite 6: Statusanzeige Und Output
Bedienungsanleitung DCC 2/4 Statusanzeige und Output Zustand Anzeige Normal LED Netzversorgung 230 V leuchtet grün Netzspannung von 230 V AC vorhanden Feuer Die LEDs FEUER sowie die der betroffenen Linie (1-4) blinken bei Feuer. Nach Drücken von Ext. Signal. Aus, leuchten diese konstant. -
Seite 7: Errichter-Funktionen
5 Errichter-Funktionen Die DCC 2/4 erleichtert dem Errichter die Installation und Wartung der Brandmelderzentrale. Diese Funktionen wären: Linien -Test: Linien können individuell getestet und aktiviert werden, ohne jedes Mal die Linie an der Zentrale rückstellen zu müssen. -
Seite 8: Testen Der Zentrale
Bedienungsanleitung DCC 2/4 Schrauben sie die Zentrale jetzt fest an die Wand. Klemmen Sie die 230 V Leitung an. Achtung! Gefahr durch elektrischen Schlag. STELLEN SIE SICHER DAS DIE 230 V LEITUNG STROMLOS GESCHALTET IST ! Setzen Sie die Batterie in die dafür vorgesehene Halterung ein. - Seite 9 Setzten Sie den Handfeuermelder zurück und drücken Sie [ RESET ] an der BMZ. Schließen Sie bei Bedarf die zweite Signalgeberlinie, wie soeben beschrieben, an und testen Sie diese ebenfalls. Vor Installation einer zweiten Linie schalten Sie die DCC 2/4 wieder stromlos! Hinweis! Sollte die Sammel-Störung und die gelbe Störungs-LED der Ext.
-
Seite 10: Funktionen Und Bedienung
Bedienungsanleitung DCC 2/4 8 Funktionen und Bedienung Linien aktivieren/deaktivieren 8.1.1 Deaktivierung Linie 1: Drücken Sie [ EIN/AUS ]: “Linie 1” LED blinkt. “EIN/AUS” LED blinkt. Drücken Sie [ EIN/AUS ]: “Linie 1” LED leuchtet. Drücke Sie [ RESET ]: Jetzt ist die Linie 1 deaktiviert. -
Seite 11: Deaktivieren Von Externen Signalgeberlinien
Bedienungsanleitung DCC 2/4 Drücken Sie [ LED Test/Scrollen]: Die gelben LEDs “Test” und “Linie 2” blinken. Linie 2 ist in Revisions-Modus Der Revisionsmodus wird durch erneutes Drücken von [ LED Test/Scrollen] oder der Taste [ RESET ] deaktiviert. -
Seite 12: Technische Daten Dcc 2/Dcc 4
Bedienungsanleitung DCC 2/4 10 Technische Daten DCC 2/DCC 4 Linien: • DCC 2 2 Melderlinien • DCC 4 4 Melderlinien Zugelassene Melder pro Linie: Bis zu 20 Grenzwertmelder oder unbegrenzt Handfeuermelder Kabeldurchmesser/Leitungslänge Mindestens Kabeldurchmesser ≥ 0,8 mm Leitungslänge mind. 1100 m Maximaler Kabeldurchmesser 2,3 mm Leitungslänge max. -
Seite 13: Anschlussplan
Bedienungsanleitung DCC 2/4 11 Anschlussplan: 12 Installationsprotokoll 12.1 Errichter Firma: Kontaktperson: Telefon: Fax: Installationsdatum: Installiert durch: Auftragsnummer: Wartungs-Interval: Monatlich / vierteljährlich / halbjährlich / jährlich Version 1.0 13 ... -
Seite 14: Wartungsprotokoll
Signalgeber Signalgeber Ausgang 1 Ausgang 2 TOTAL: ION – Ionisations Melder, O – Optischer Melder, OT – Multisensor Melder, T – Thermischer Melder, HFM – Handfeuermelder DCC 2/4 Installiert von: __________________________________________________________________ Telefon/ Fax: ___________________________________________________________________________ 12.2 Wartungsprotokoll Datum: Linie: Durchgeführte Maßnahme:... - Seite 15 Bedienungsanleitung DCC 2/4 11 Anschlussplan: Anmerkungen: ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................12 Installationsprotokoll ..............................................................................................12.1 Errichter .............................................................................................. Firma: ..............................................................................................Kontaktperson: ................................................. Telefon: .................................................
- Seite 16 GmbH An der Strusbek 5 D-22926 Ahrensburg www.detectomat.com...
