Errichteranleitung dc3500
4.6.4. LED-Interface-Modul CP 3500 LIM

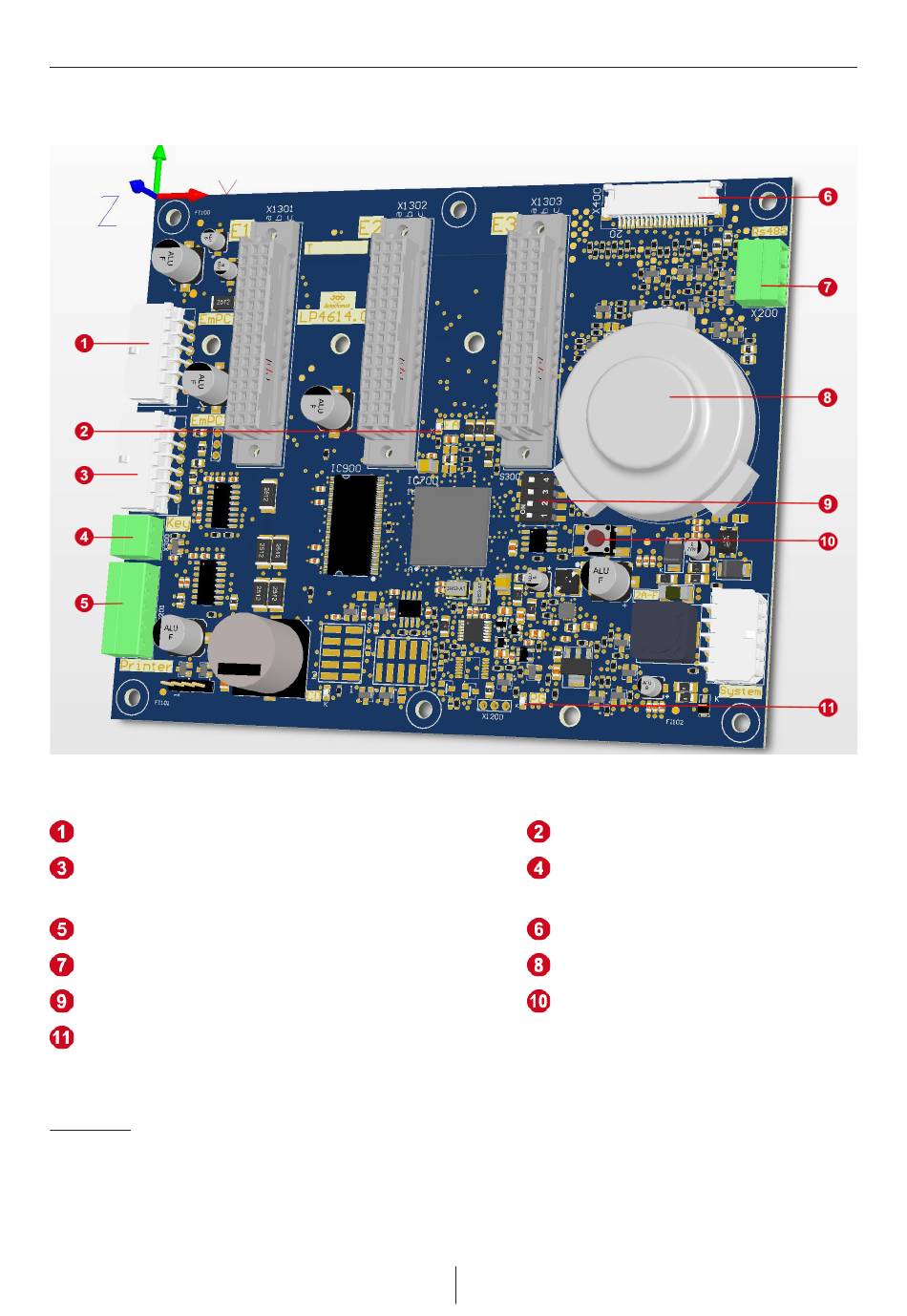

Abbildung 9 : CP 3500 LIM
Verbindungstecker Zentralrechner CP 3500 EPC, nicht verwenden
Verbindungstecker Zentralrechner CP 3500 EPC
Verbindungsstecker Drucker
Schnittstelle RS485, aktuell nicht verwendet
CAN-Device-Adresse
LED Spannung okay, Beschriftung: PG
Funktion
Das LED-Interface Modul deckt verschiedene Aufgabenbereich ab: Es realisiert die Kommunikation zwischen den Baugruppen und
dem Zentralrechner CP 3500 EPC. Zudem sorgt das LIM für die Ansteuerung der Leuchtdioden an der Frontseite der dc3500 und des
internen Summers.
Version 1.1
43
Lebenszeichen LED, Beschriftung: FA
Verbindungsstecker, Schlüsselschalter -
noch nicht implementiert
Verbindungsstecker zur Frontfolie (LEDs)
Summer, Buzzer
Reset
Installation
