4.6.7. Feuerwehrmodul CP 3500 FBM / CP 3500 FBM P

i
Das Feuerwehrmodul kann nur als oberestes Modul in einem Stapel an der Backplane installiert werden.

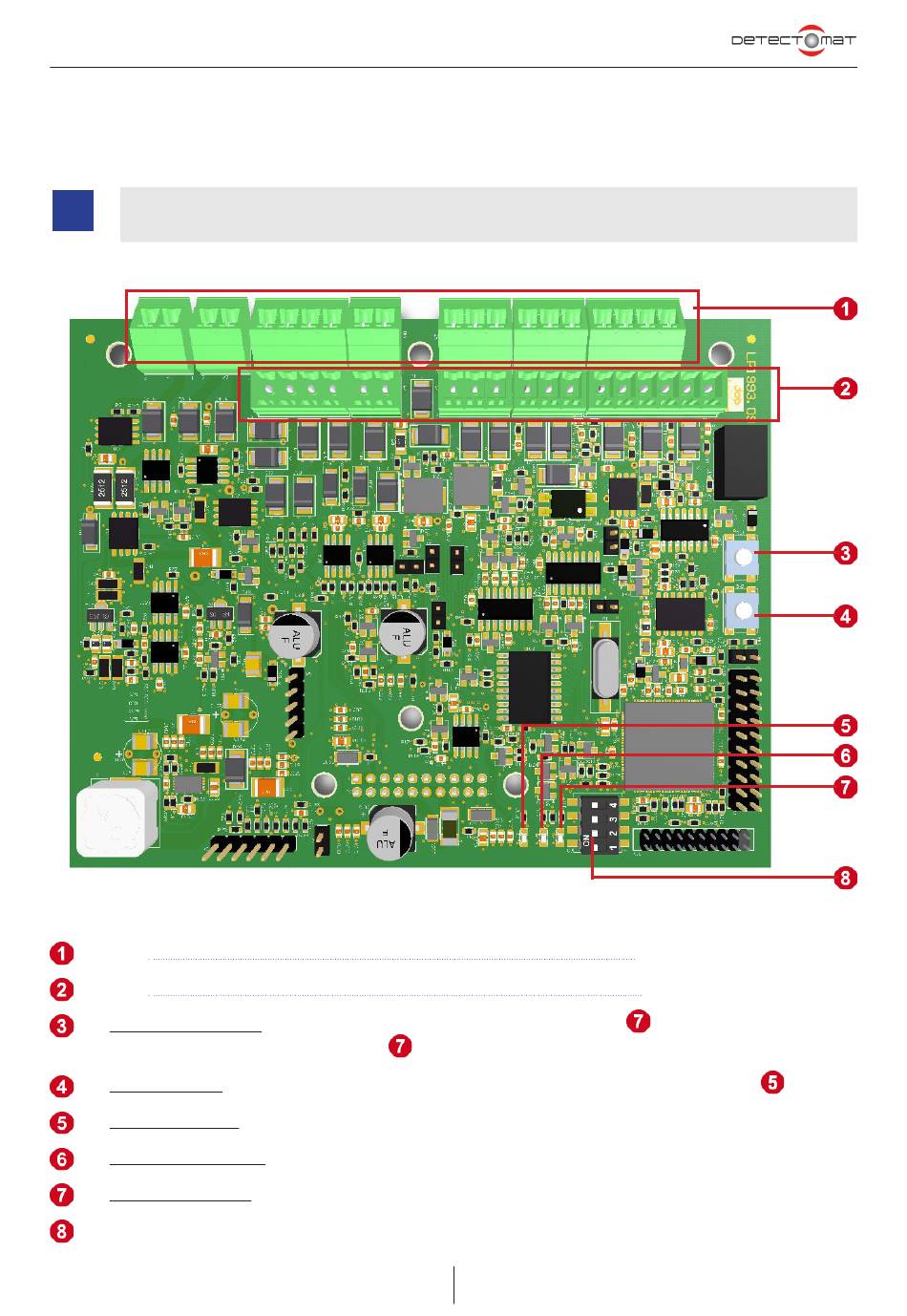

Abbildung 12 : CP 3500 FBM
Detail „4.4.2. BMZ dc3500 S und BMZ dc3500 SL Lage der Baugruppen" auf Seite 30
Detail „4.4.1. BMZ dc3500 M und BMZ dc3500 ML Lage der Baugruppen" auf Seite 29
Drucktaster Kalibrierung: Bei Betätigung führt das FBM eine Kalibrierung durch. LED
Kalibrierung abgeschlossen ist, leuchtet LED
Drucktaster Reset: Bei Betätigung führt das FBM einen Reset durch. Bei längerem Festhalten leuchtet LED
LED Fehler FBM (rot): Leuchtet bei Fehlfunktion des FBM
LED Funktion FBM (grün): Blinkt im normalen Betriebsmodus.
LED Kalibrierung (gelb): Leuchtet dauerhaft, wenn das FBM kalibriert ist. Während des Kalibiervorgangs blinkt die LED rasch.
Dip-Schalter für Festlegung der CAN-Device-Adresse
dauerhaft
Version 1.1 46
blinkt dabei rasch. Sobald die
.
