Errichteranleitung dc3500
4.6.3. Loopkarte CP 3500 LOM / CP 3500 LOM P

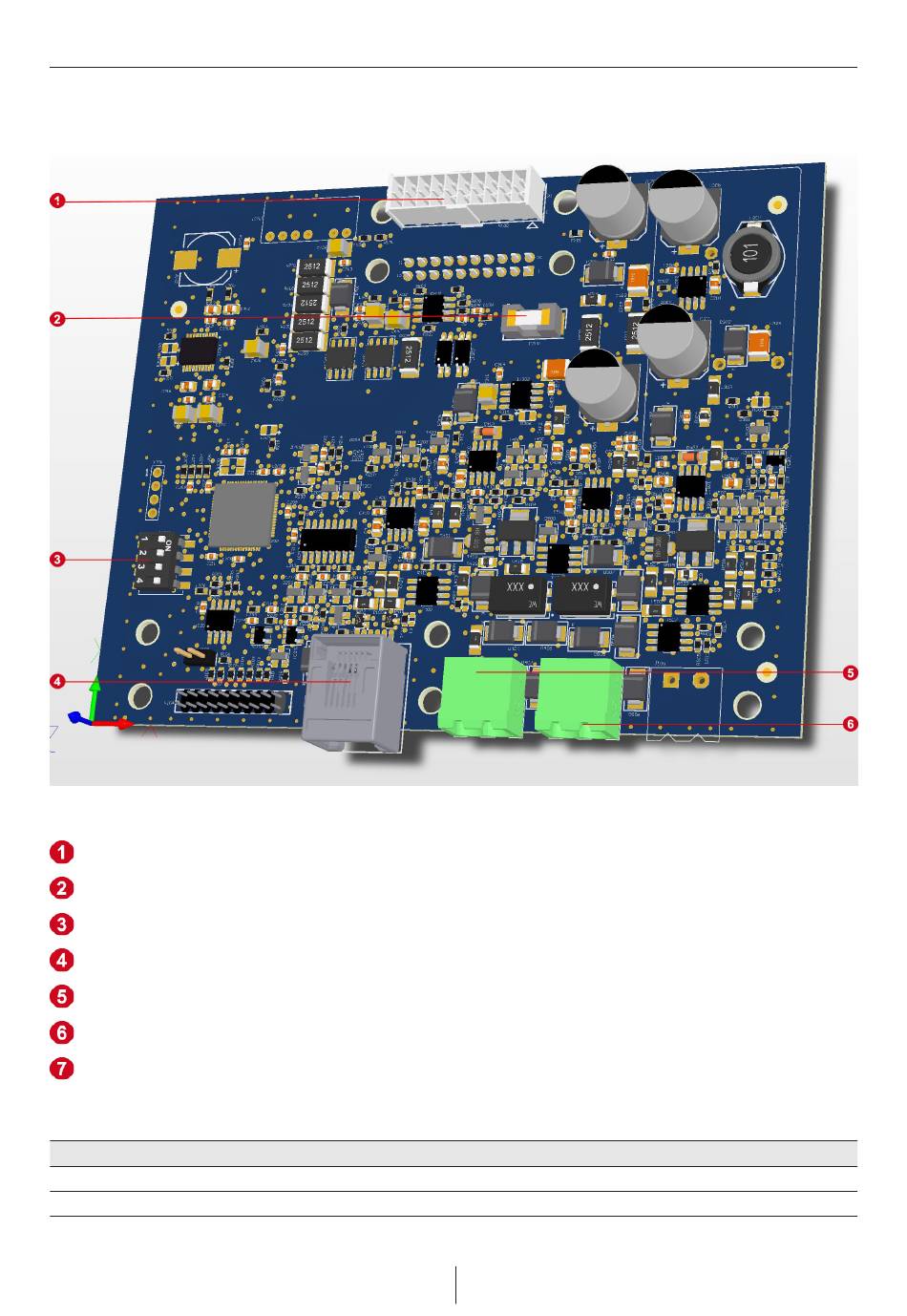

Abbildung 8 : CP 3500 LOM
Systemverbindung
Sicherung T 500 mA
CAN-Device-Adresse
RS232-Schnittstelle (nur für interne Zwecke)
Loopanschluss 1: ML1
Loopanschluss 2: ML2
Lebenszeichen LED muss etwas langsamer als im Sekundentakt blinken. Ist das nicht der Fall, ist der Hauptprozessor
der Loopkarte ausgefallen. An der BMZ dc3500 wird eine Systemstörung angezeigt. Der Zustand aller Melder dieser
Loopkarte wird nicht mehr aktualisiert.
Technische Daten
Stromaufnahme
ML-Anschlüsse
30 – 380 mA
2 Stück für einen Loop oder 2 Stiche
Version 1.1
41
Installation
