Errichteranleitung dc3500

4.6.6. Zentralrechner CP 3500 EPC

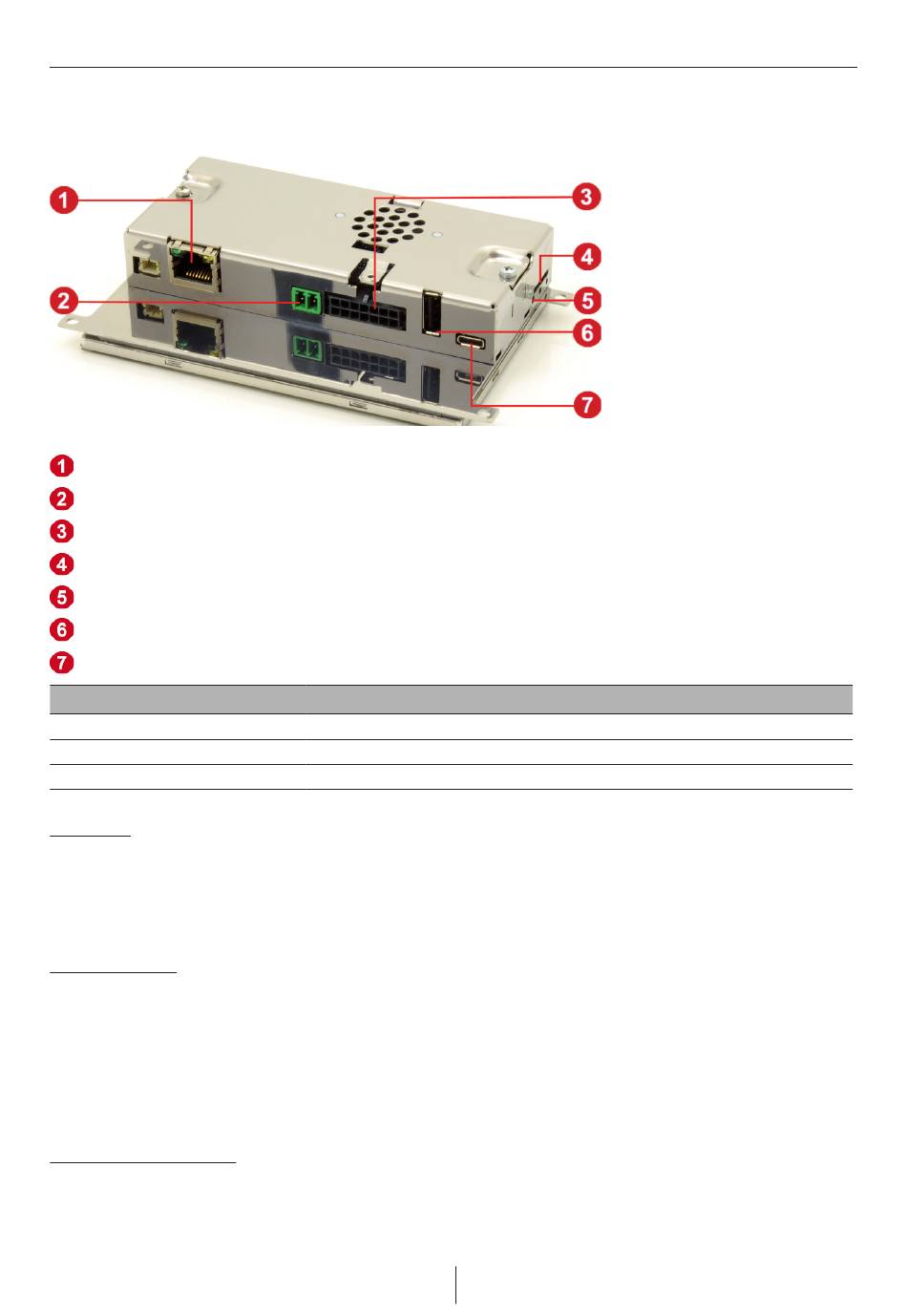

Abbildung 11 : CP 3500 EPC
Ethernetanschluss
Anschluss Spannungsversorgung
Anschluss Verbindung zum LED und Interface-Modul CP 3500 LIM
Kartenschlitz für SD-Karten, wird verwendet bei Updates
Spannungsversorgungs-LED
USB, wird ab Zentralenversion 3.3.x für Lizenz-USB-Dongles verwendet
Micro USB Anschluss für Verbindung zu einem PC mit Software dpt ab Version 10
Technische Daten
Versorgungsspannung
RAM
NAND-Flash
Funktion
Der CP 3500 EPC ist das Gehirn der BMZ dc3500: Er wertet eingehende Ereignisse aus und steuert je nach Programmmierung das
Verhalten verschiedenen Baugruppen. Die Programmierung erfolgt mit der Software dpt (ab version 10). Hierzu muss der PC mit
installiertem dpt über den Micro-USB-Anschluss mit der dc3500 verbunden sein.
Schnittstellen
Es stehen 3 Schnittstellen zur Verfügung:
• 1 Micro USB für den PC zum Senden und Auslesen der Konfigurationsdaten mit dpt
• Ethernet: Anschluss für ein RCP 3500 PoE (abgesetztes Bedienfeld) an die dc3500 (Artikelnr.: 33062)
• USB: Anschluss wird ab Zentralenversion 3.3.x für Lizenz-USB-Dongles verwendet.
Bildschirm (Display)
Der Bildschirm besitzt eine Bildschirmdiagonale von 10,92 cm bei einer Auflösung von 480 x 272 Bildpunkten. Es können insgesamt
65000 Farben dargestellt werden. Außerdem ist die Bildschirmanzeige berührungsempfindlich. Über die Anzeige bedienen Sie die
BMZ dc3500 während des Betriebes.
12-24 V DC
512 MB DDR SDRAM
512 MB NAND-Flash (bis 1 GB)
Version 1.1 45
Installation
