Installation
4.7.
Gehäusemontage
Achtung!
Legen Sie das Gehäuse an ein Erdpotential, um statische Aufladung zu vermeiden. Beachten Sie die
Vorsichtsmaßnahmen beim Umgang mit elektrostatisch empfindlichen Bauteilen.
Die Montage der BMZ dc3500 an der Wand erfolgt so, dass die Anzeige gut lesbar ist und das Touch-Display leicht bedient werden
kann. Die Montagehöhe sollte zwischen 1,50 m und 1,80 m über der Standfläche des Bedieners liegen. Display und LED-Anzeige
sollten sich in Augenhöhe befinden, so dass der Bediener problemlos das Display bedienen kann.
Das Gehäuse wird zunächst ohne Akkumulatoren und nur mit den internen Leitungen bereit gestellt. Der Einsatz von Akkumulatoren
als Ersatzstromversorgung ist zwingend erforderlich. In ein Gehäuse können nur zwei gleiche Akkumulatoren eingebaut werden. Es
sind Akkumulatoren unterschiedlicher Größe und Kapazität erhältlich. Je nach Größe der Akkus ist ein passender Haltebügel in der
BMZ dc3500 zu befestigen, siehe auch
BMZ dc3500 S und BMZ dc3500 SL Lage der Baugruppen" ab Seite 30.

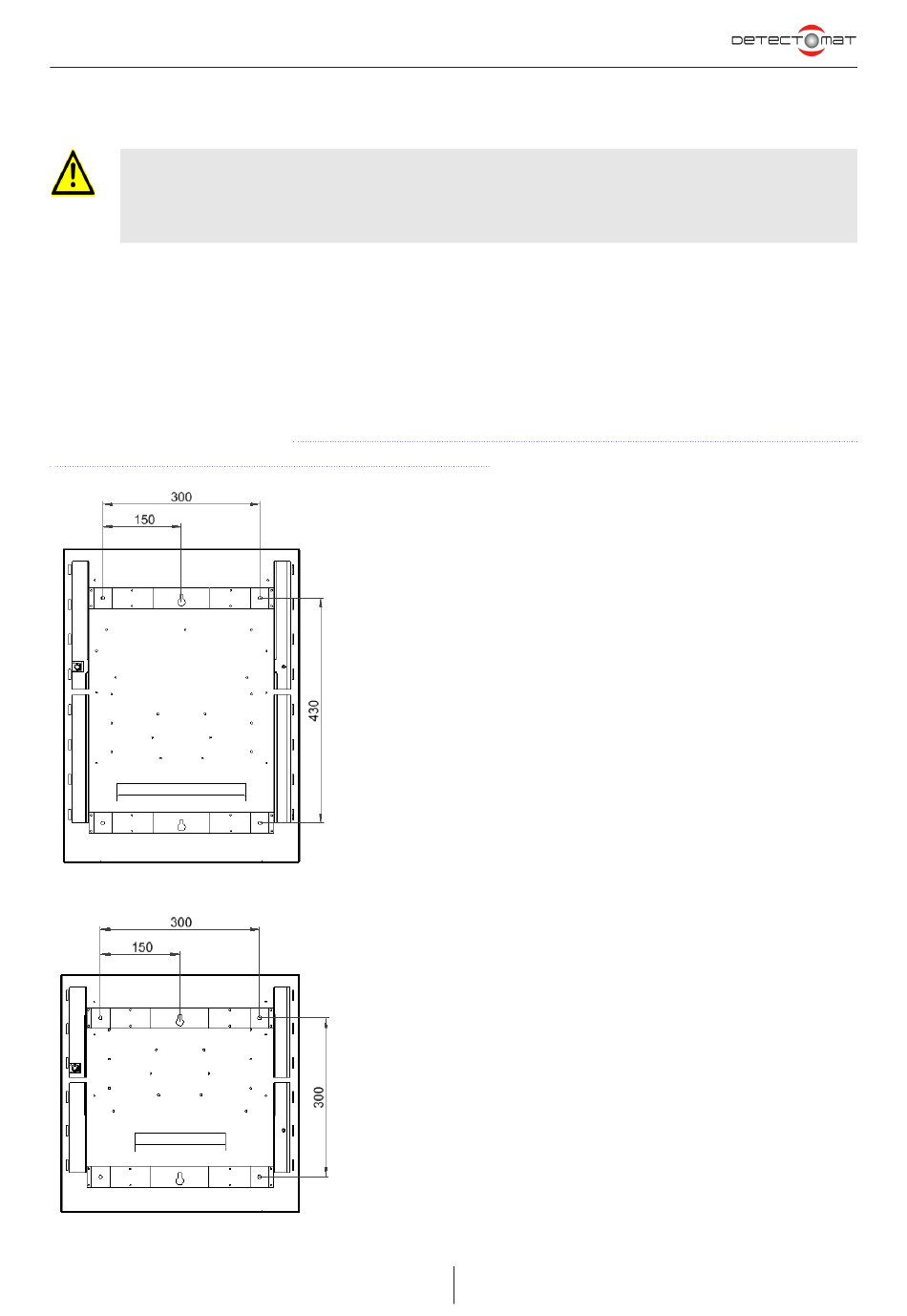

Abbildung 21 : Montagezeichnung BMZ dc3500 M und BMZ dc3500 ML Rückansicht
Abbildung 22 : Montagezeichnung BMZ dc3500 unnd BMZ dc3500 SL Rückansicht
„4.4.1. BMZ dc3500 M und BMZ dc3500 ML Lage der Baugruppen" ab Seite 29 und „4.4.2.
Version 1.1
60
