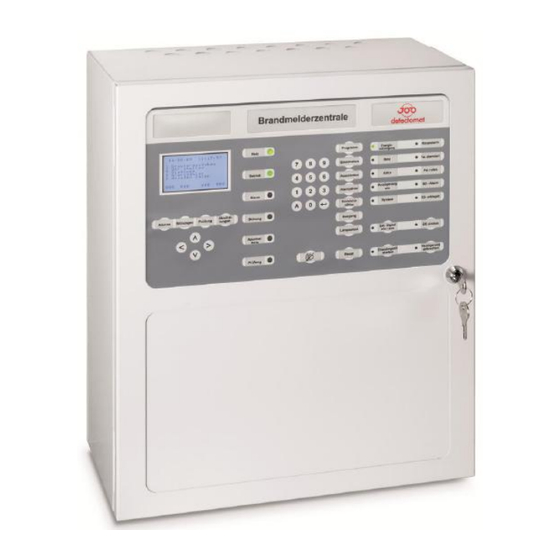

- Seite 1 Brandmelderzentrale BMZ detect 3004 Betreiberanleitung...
- Seite 2 GmbH Zentrale: Telefon: +49 (0) 4102-2114-60 An der Strusbek 5 Telefax: +49 (0) 4102-2114-670 D – 22926 Ahrensburg Hotline: Unsere aktuelle Hotline finden Sie unter www.detectomat.com CE-Konformitätsnachweis: 0786-CPD-20817 Anleitung- Nr.: 56225 Version 2.5 - Januar 2014 Version 2.5...
-
Seite 3: Inhaltsverzeichnis
Betreiberanleitung detect 3004 Inhalt Inhalt Erklärungen zur Bedienungsanleitung Zweck der Bedienungsanleitung Hinweise zur Bedienungsanleitung Weiterführende Dokumentationen Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Anforderungen an die Betreiber Bereitschafts-/Servicebetrieb LCD-Anzeige Aufbau der LCD-Anzeige, falls Meldungen vorliegen Anzeige von Systemstörungen Aktuelle Zähler in der untersten Display-Zeile Hinweise Speicherüberlauf Anzeige Voralarme LED-Anzeigen... -
Seite 4: Erklärungen Zur Bedienungsanleitung
Als Betreiber und als Benutzer sind Sie verpflichtet, diese Bedienungsanleitung, insbesondere den Abschnitt „Allgemeine Sicherheitshinweise“ zu lesen und zu verstehen. Diese Bedienungsanleitung enthält die relevanten Informationen für die Bedienung und Wartung. Sie soll Ihnen dabei helfen, die BMZ detect 3004 bestimmungsgemäß, effizient und sicher einzusetzen. Hinweise zur Bedienungsanleitung In dieser Bedienungsanleitung werden die folgenden Konventionen angewendet: ... -
Seite 5: Allgemeine Sicherheitshinweise
2 Allgemeine Sicherheitshinweise Die BMZ detect 3004 entspricht dem gegenwärtigen Stand der Technik und den geltenden Sicherheitsbestimmungen. Dennoch drohen Gefahren bei Fehlbedienung oder Missbrauch für Leib und Leben der Benutzer oder Dritter für die BMZ detect 3004 und andere Sachwerte des Betreibers ... -
Seite 6: Bereitschafts-/Servicebetrieb
3 Bereitschafts-/Servicebetrieb Die Zentrale kennt zwei Betriebsarten, den Bereitschafts- und den Servicebetrieb. Der jeweilige Betriebszustand wird im LC-Display in Klartextform angezeigt, sofern keine besonderen Meldungen vorliegen. Der Bereitschaftsbetrieb ist der normale Betrieb, in dem die BMZ Meldungen von den Melderbaugruppen (Loop-oder Linienkarten) empfängt und die entsprechenden Alarmierungsmaßnahmen trifft. -
Seite 7: Lcd-Anzeige
4 LCD-Anzeige Das LC-Display zeigt, sofern keine Meldungen vorliegen und keine Bedienung vorgenommen wird, in der obersten Zeile die aktuelle Uhrzeit und das aktuelle Datum (Ruhebild) an. In der 3. Zeile wird die Betriebsart (Bereitschaft oder Service) angezeigt. Die Beleuchtungssteuerung der Anzeige erfolgt automatisch, d.h. durch Drücken einer Taste, die eine Eingabe erfordert oder durch Drücken einer der Cursortasten [ ] / [ schaltet sich die Beleuchtung ein. - Seite 8 Abkürzungen in der Meldung: „ Linie “ = Grenzwert-Linie „ G “ = Gruppe (für adressierbare Melder) „ M “ = Meldernummer innerhalb der Gruppe (für adressierbare Melder) „ Mbgr. “ = Melderbaugruppe, kann auch Alarmmodul oder Grenzwertkarte sein „ Adr. “ = Adresse „...
-
Seite 9: Anzeige Von Systemstörungen
Anzeige von Systemstörungen Aufgetretene Systemstörungen sind Störungen, die nicht durch Melder oder andere externe Geräte erfolgen, sondern auf eine interne Störung der Zentrale hinweisen. Die BMZ besitzt umfangreiche Überwachungsfunktionen, die gewährleisten, dass jede noch so kleine Abweichung vom Sollzustand als Meldung angezeigt wird. Diese Meldungen können unterschiedliche Prioritäten haben. -
Seite 10: Aktuelle Zähler In Der Untersten Display-Zeile
Aktuelle Zähler in der untersten Display-Zeile Das LC-Display zeigt in der untersten Zeile vier Zähler an. Diese dreistelligen Zähler sind direkt den Tasten senkrecht unter dem Display zugeordnet und zeigen die aktuelle Anzahl der jeweiligen Meldungen an, die gerade vorliegen. Besonderes: Im Alarmzähler werden nur Meldungen unterschiedlicher Gruppen angezeigt. -
Seite 11: Hinweise Speicherüberlauf
Hinweise Speicherüberlauf Übersteigt die Anzahl an aktuellen Meldungen einer Meldungsart (Alarme, Störungen, Abschaltungen, Prüfungs-/Revisionsmeldungen) die maximale Speicherkapazität des jeweiligen Meldungsspeichers, so wird ein Info-Text "Speicherüberlauf" am Display für ca. 4 Sekunden angezeigt und in den Ereignisspeicher eingetragen. Alle weiteren Meldungen der gleichen Meldungsart können anschließend nicht mehr angezeigt werden. -
Seite 12: Led-Anzeigen
5 LED-Anzeigen LED-Anzeigen befinden sich im oberen Teil der Zentrale. Diese 8mm LEDs dienen als Zustandsanzeigen der Brandmelderzentrale mit folgenden Bedeutungen: [ Netz ] - leuchtet, bei vorhandener Netzspannung [ Betrieb ] - leuchtet, sobald die BMZ in Bereitschaft ist und blinkt, bei Servicebetrieb oder im Programmiermodus [ Alarm ] - leuchtet, sobald ein Brandmeldezustand vorliegt... - Seite 13 vierte Funktionsblock beinhaltet Anzeigen für Bereich „Übertragungseinrichtung“ und der Verzögerung. Die LEDs haben folgende Bedeutungen: [ Hauptalarm ] - es liegt ein Hauptalarm vor, d.h. es wird versucht, die Feuerwehr zu alarmieren [ Fw. alarmiert ] - die ÜE zur Feuerwehr wurde erfolgreich durchgeschaltet [ Fw.
-
Seite 14: Zugangsberechtigung
6 Zugangsberechtigung Die Zugangsberechtigung zum Bedienen der Zentrale erhält der Betreiber der Zentrale durch verschiedene Zifferncodes (Passwörter), die über den Ziffernblock eingegeben werden müssen. Als Eingabeaufforderung zeigt die Zentrale z. B.: 04-05-12 07:16:30 Passwort : ____ Bestätigung mit <- Jede eingegebene Ziffer wird verdeckt durch ein „ * “ dargestellt. Nach Eingabe der Ziffern ist die Entertaste [ ... -
Seite 15: Interner Und Externer Summer
7 Interner und externer Summer Im Alarmfall wird der interne Summer im Dauerton geschaltet, bei Störung intermittierend. Einzige Ausnahme ist eine Systemstörung der CPU. In dem Fall wird der interne Summer auch dauernd geschaltet und es leuchtet die gelbe LED "System". Durch den Taster „Summer aus “[ ] unter dem Ziffernblock wird der interne und externe Summer ausgeschaltet. -
Seite 16: Lampentest
8 Lampentest Die Lampentest-Funktion kann ohne Passwort aktiviert werden (Zugriffsebene 1). Sie schaltet alle LEDs, die Beleuchtung des LC-Displays und den internen Summer zur Funktionskontrolle für 2 Sekunden lang ein. Lediglich die Displaybeleuchtung leuchtet, wie gewohnt noch ca. 60 Sekunden länger. Version 2.5... -
Seite 17: Übertragungseinrichtung Ein/Aus
9 Übertragungseinrichtung ein/aus Sofern die Zugangsberechtigung vorliegt, kann mit dem Taster [ ÜE ein/aus ] die Übertragungseinrichtung (ÜE), z. B. ein Hauptfeuermelder, abwechselnd ein- und ausgeschaltet werden. Der ausgeschaltete Zustand wird durch die leuchtende LED direkt neben dem Taster und einen Eintrag im LCD-Fenster signalisiert. Automatisches ein und ausschalten der ÜE beim öffnen der Zentralentür kann wie in der Errichteranleitung (Art.Nr.:56226) im realisiert werden. -
Seite 18: Sammel-Reset
Sammel-Reset Mit der Taste [ Reset ] kann der Betreiber einen Sammel-Reset vornehmen, d.h. alle Meldungen der Zentrale (außer Abschaltungen und Prüfzuständen) werden gelöscht. Aktivierte Module werden mit dieser Funktion ebenfalls zurückgesetzt. Aktuelle Störungen von Meldern/Meldelinien werden zwar durch Drücken dieser Taste zurückgesetzt, werden jedoch erneut angezeigt, da die Störung in der Regel noch ansteht. -
Seite 19: Aus-/ Einschalten Am Bmz-Bedienfeld
Aus-/ Einschalten am BMZ-Bedienfeld Die BMZ bietet die Möglichkeit sowohl Meldergruppen als auch einzelne Melder, Signalgeber, Löschbefehle und Verzögerungen vom Bedienfeld aus zu aktivieren oder zu deaktivieren. Einzelne Melder können nur in einem adressierbaren System aus-bzw. eingeschaltet werden. Die Funktion Linie/Gruppe aus-/einschalten ist für Grenzwertmelder und für adressierbare Melder möglich. -
Seite 20: Aus-/Einschalten Von Gruppen, Grenzwertlinien
04-05-12 07:16:31 Gruppe von Melder : bis Melder : Zunächst als Gruppe [ 1 ] eingeben und mit [ ] bestätigen Anfangs- Meldernummer eingeben, in diesem Beispiel [ 5 ], und mit [ ] bestätigen End- Meldernummer eingeben, hier die [ 10 ] und mit [ ] bestätigen Im LC-Display können die abgeschalteten Melder in Klartextform abgerufen werden. -
Seite 21: Aus-/Einschalten Von Signalgebern
04-05-12 07:16:32 Linie/Gruppe : von : bis : erneut [ 5 ] für End-Linie 5 eingeben und mit [ ] bestätigen Im LC-Display wird die abgeschaltete Linie in Klartextform angezeigt und die gelbe Gruppen-LED (falls GEA vorhanden) leuchtet kontinuierlich. Es können auch mehrere Gruppen gleichzeitig aus- bzw. -
Seite 22: Revision Aus-/Einschalten
Bei welchem Ereignis die Signalgeber aktiviert werden ist über Parameter 2 (Signalgeberlinie des Zentralrechners und nicht unter Steuerungen programmierte Loop- Signalgeber) sowie über die Programmierung der Steuerungen möglich. Wird die Taste [ Akustische Signale ab ] am Feuerwehrbedienfeld betätigt, so hat dies für die Zentrale immer die Funktion „Signalgeber ein-/ausschalten“. -
Seite 23: Ein: Revision G0001
04-05-12 07:16:32 Linie/Gruppe : von : bis : Als nächstes die Nummer der Linie/Gruppe welche in Revision geschaltet werden soll eingeben; • [ 1 ] eingeben und mit [ ] bestätigen • [ 1 ] eingeben und mit [ ] bestätigen Ergebnis: 04-05-12... - Seite 24 Revisionszähler aufgeführt. Dieser kann durch Drücken der Taste "Revisionszähler" an der Brandmelderzentrale detect 3004 angezeigt werden. Dieser lässt sich nur durch die Software "detectomat programming tool (dpt) zurücksetzen. Wird vor Revisionsbeginn der Zähler zurückgesetzt oder der aktuelle Zählerstand notiert, kann nach durchgeführter Revision über die im Revisionszähler angezeigte Summe abgelesen werden, wie viele...
-
Seite 25: Aus-/Einschalten Löschen
11.5 Aus-/Einschalten Löschen Mit der Funktion Aus-/Einschalten Löschen, kann der Ausgang der MC-Card zur Ansteuerung einer externen Löschanlage abgeschaltet werden. Diese Funktion schaltet nicht eine optional eingebaute Löschkarte DBM013 ab. Das Abschalten wird im LC-Display in Klartext angezeigt. Vorgehensweise zum Abschalten der Löschanlagenansteuerung: •... -
Seite 26: Ein: Verzögerung
180 Sekunden. Wird während der Reaktionszeit die Taste [ Erkundungszeit starten ] gedrückt, startet die BMZ detect 3004, die Erkundungszeit im Bereich von 1 bis 7 Minuten. Das Starten der Erkundungszeit wird mit einer Hinweismeldung (Start Erkundung) im FIFO protokolliert. -
Seite 27: Aus-/Einschalten Von Ausgängen
11.7 Aus-/Einschalten von Ausgängen Die Funktions-Taste [ Ausgang ] auf der BMZ-Front steht zum Abschalten der Störungsausgänge (Sammel-Störrelais und elektronischer Ausgang „Sammelstörung“) und zum Abschalten der Open-Collector-Alarmausgänge auf der Loopkarte DLI3240 oder Linienkarte LI3000 zur Verfügung. Dies ist nach Eingabe des Zifferncodes [ 1111 ] möglich. Das Abschalten wird im LC-Display in Klartext angezeigt. -
Seite 28: Anhang Strukturübersicht
Anhang Strukturübersicht Version 2.5... -
