Installation
4.6.10. Adapterbaugruppe ADP4000 / Anschluss Österreich

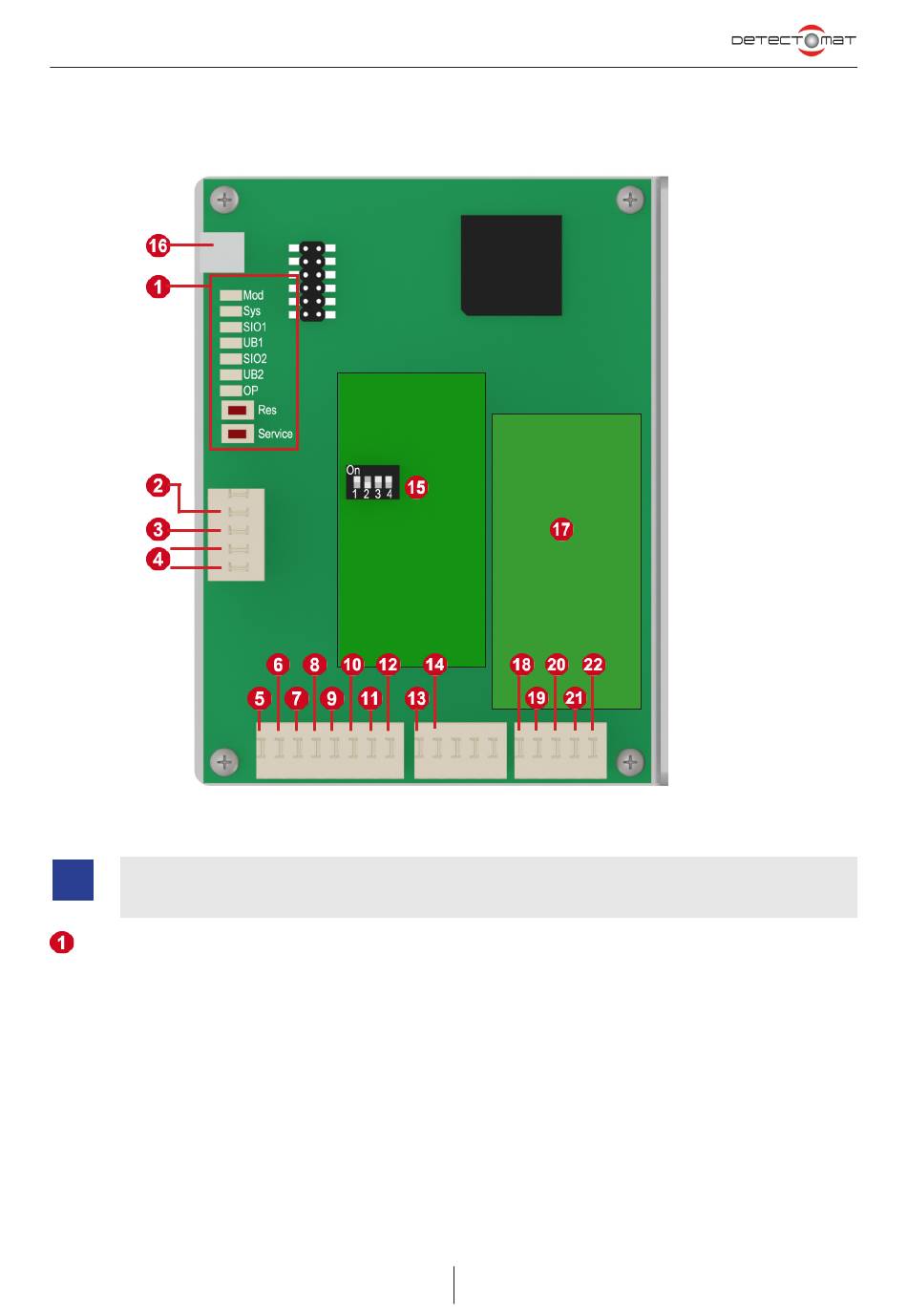

Abbildung 20 : ADP4000 - Montage Österreich)
i
Der Einbau in das Gehäuse erfolgt auf der seitlichen Schiene. Für die Errichtung in Österreich ist das Modul M4-
RS232iso (Art.-Nr. 32940) notwendig. Einen Anschaltplan finden Sie unter www.detectomat.de
LED-Anzeigen- und Tastenbereich:
LED Mod (gelb): Störung Kommunikation mit der BMZ
LED Sys (gelb): Störung System
LED SIO1 (gelb): Störung SIO1
LED UB1 (gelb): Störung UB1
LED SIO2 (gelb): Störung SIO2
LED UB2 (gelb): Störung UB2
LED Operation (grün) - leuchtet dauerhaft, wenn betriebsbereit
Taste Res: Reset für das ADP
Taste Service: Service-Taste
3 4 7 8 9 3 4 7 8 9
