Errichteranleitung dc3500

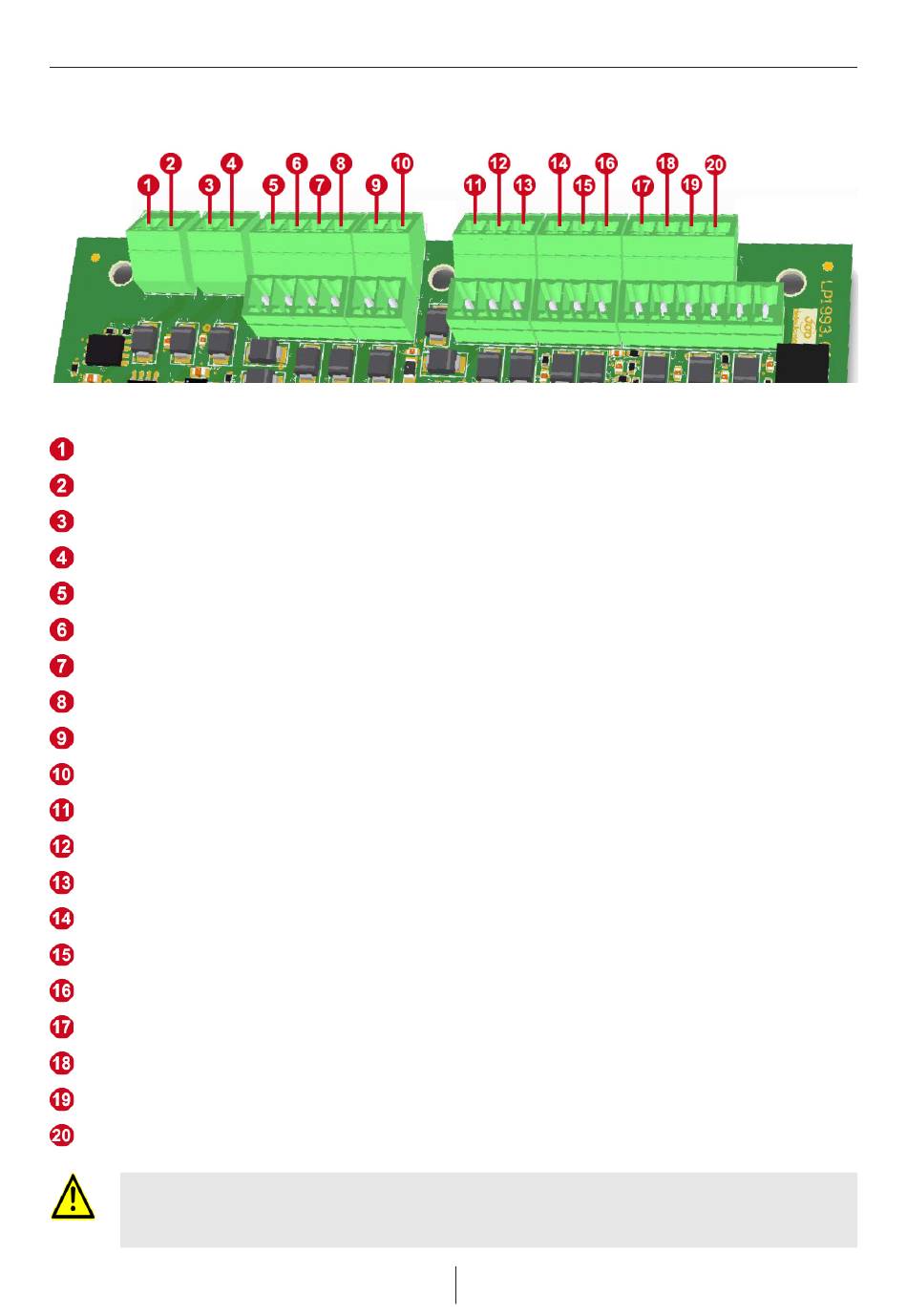

Abbildung 13 : CP 3500 FBM - Detail 1 Anschlüsse
Uex-, GND
Uex+, +12 V ± 1,8 V (0,7 A)
Btz-, Blitzleuchte-
Btz+, Blitzleuchte+
UB-, serielle RS485 Schnittstelle B, GND (deaktiviert)
UB+, serielle RS485 Schnittstelle B, +14V geschaltet (deaktiviert)
SBB, serielle RS485 Schnittstelle B, Daten invertiert (deaktiviert)
SBA, serielle RS485 Schnittstelle B, Daten nicht invertiert (deaktiviert)
GND
USRu, Übertragungseinrichtung Störung Rückmeldung
GND
UAK2, Übertragungseinrichtung Alarm Zusatzkriterium 2
UAK1, Übertragungseinrichtung Alarm Zusatzkriterium 1
GND
FEmB, FSD Sabotagemeldung zur EMA B
FEmA, FSD Sabotagemeldung zur EMA A
FHzB, FSD Heizung Kontakt B, Anschluss externe Spannungsversorgung +24V
Anschluss externe Spannungsversorgung Grnd
FSD Heizung 0V
FHzA, FSD Heizung Kontakt A
.
Achtung!
Die Spannungsversorgung des Hauptmelders wird nicht vom Feuerwehrmodul, sondern vom Netzteil vorgenommen.
