Installation

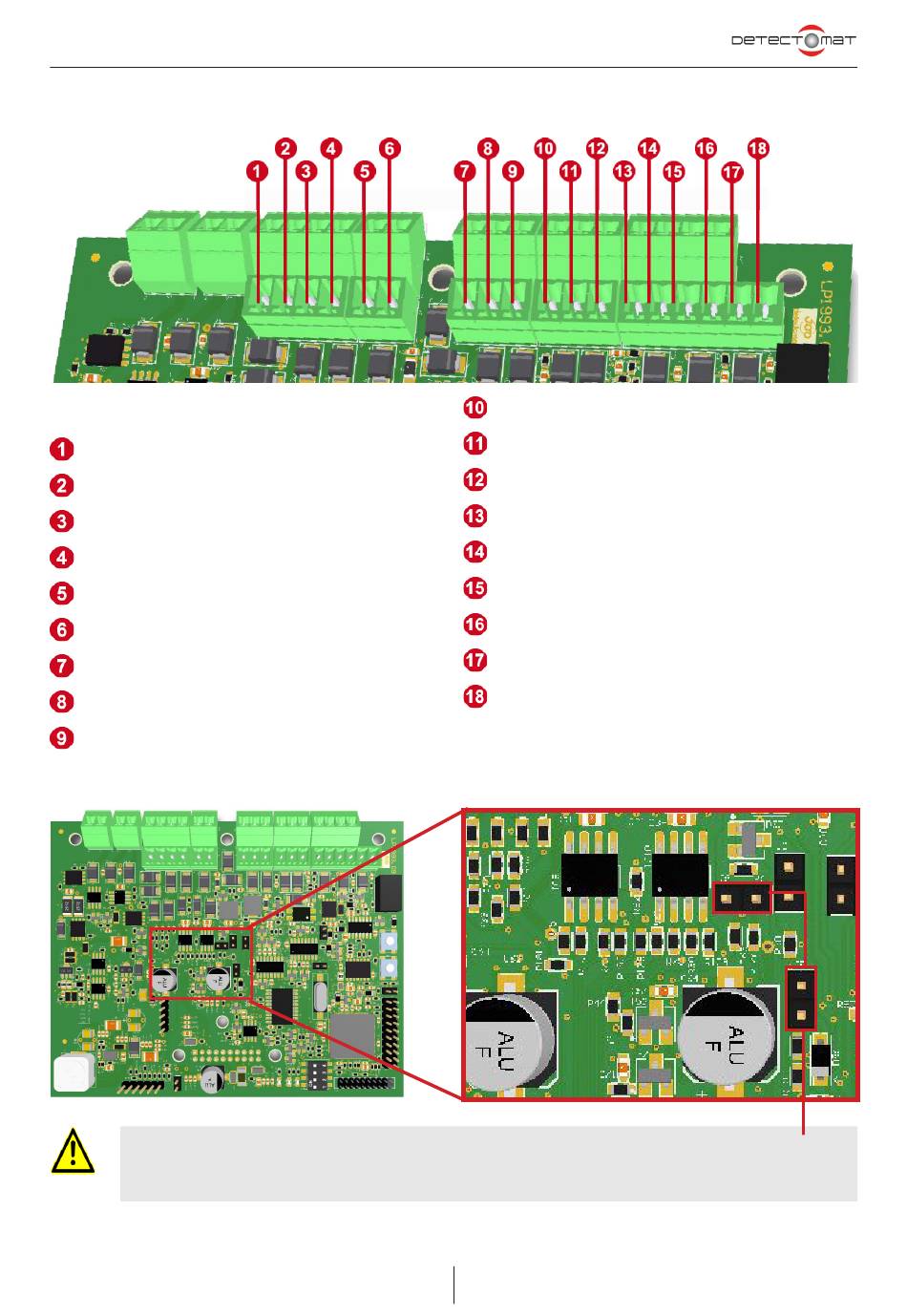

Abbildung 14 : CP 3500 FBM - Detail 2 Anschlüsse
UA-, serielle RS485 Schnittstelle A, GND
UA+, serielle RS485 Schnittstelle A, +24V geschaltet
SAB, serielle RS485 Schnittstelle A, Daten nicht invertiert
SAA, serielle RS485 Schnittstelle A, Daten invertiert
USR-, Störungsrelais - , 14V
USR+, Störungsrelais+, 14V
UARu, Übertragungseinrichtung Alarm Rückmeldung
GND
UARe, Übertragungseinrichtung Alarm Relais, 14V
Achtung! Prüfen Sie, ob die Jumper J5 und J8 gesteckt sind. Kontrollieren Sie, das alle anderen Jumper auf der
Leiterplatte offen sind.
GND
FSE2, Eingang Freischaltelement 2
FSE1, Eingang Freischaltelement 1
GND
FETK, FSD Eingang Türkontakt
GND
FATO, FSD Ausgang Türöffner
GND
FESM, FSD Eingang Sabotagemeldung
