Errichteranleitung dc3500

Netzteil rechte Seitenansicht

An der rechten Seite des Netzteils befindet sich neben der austauschbaren Sicherung die Buchse für den Netzanschluss sowie die
Anschlüsse für das Störungsrelais. Die Buchsen sind verpolungssicher ausgeführt.

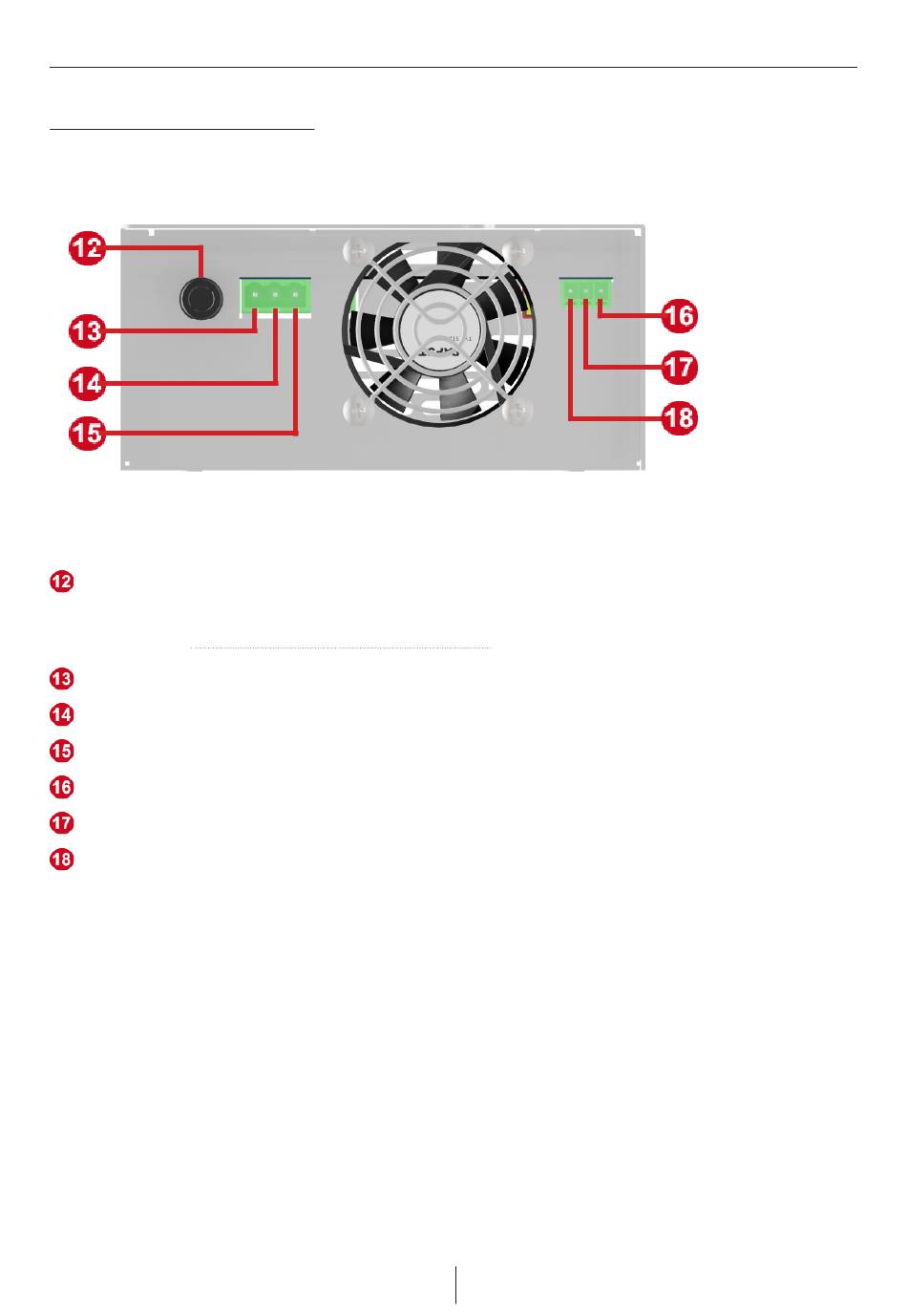

Abbildung 5 : Netzteil rechte Seitenansicht
Sicherung (3,15A)
Achten Sie vor einem Wechsel der Sicherung unbedingt darauf, dass die BMZ dc3500 stromlos ist,
siehe auch „Abbildung 6 : Netzteil Frontansicht" ab Seite 36.
Netzanschluss: L-Leiter
Netzanschluss: N-Leiter
Netzanschluss: PE-Leiter
Anschluss für Störungsrelais: NO-Kontakt („normally open")
Anschluss für Störungsrelais: COM-Kontakt („common")
Anschluss für Störungsrelais: NC-Kontakt („normally closed")
Die aufgeführten Relaiskontaktanschlüsse gelten sowohl für den spannungslosen Zustand als auch für den Fall, dass sich das Netzteil
im Störungszustand befindet.
