Errichteranleitung dc3500

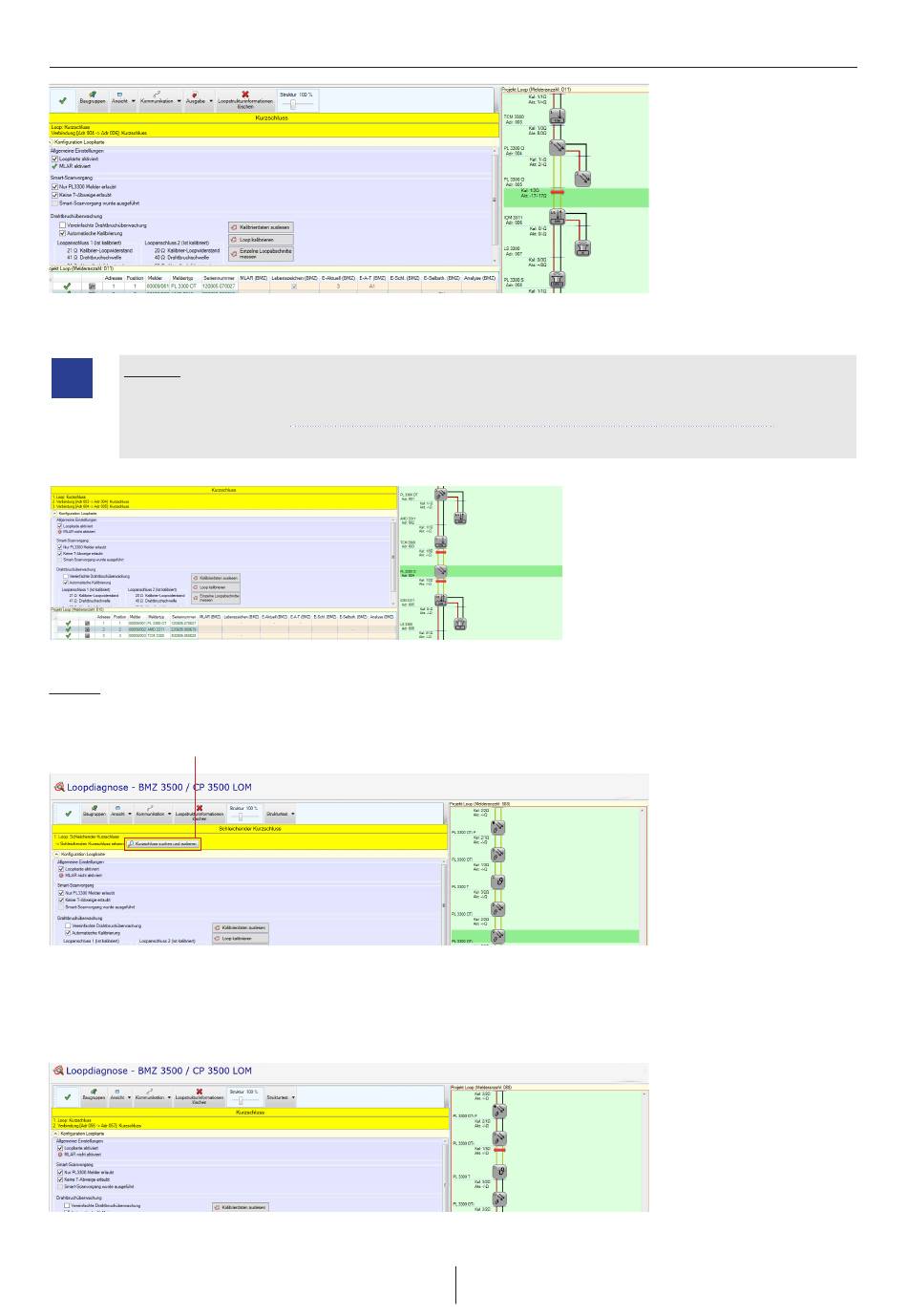

Abbildung 149 : Störung: Kurzschluss vor einem PL 3300 O
i
Hinweis: Bei der Verwendung von PL3200 O Meldern kommt es auf Grund der Bauart zu einer abweichenden Ansicht
in diesem Störungsfall. Das dpt zeigt den Kurzschluss sowohl vor, als auch nach dem Melder bis zum nächsten Melder
der 3300er Serie an, siehe
gegebenenfalls aus beiden Richtungen eine Fehlersuche erfolgen.
Abbildung 150 : Ansicht Kurzschluss vor/nach einem PL3200 O
Störung: Entstehender Kurzschluss (schleichender Kurzschluss)
Im ABF der dc3500 wird ein schleichender Kurzschluss angezeigt. Über die Loopstruktur-Anzeige im dpt wird in der Loopstrukturan-
zeige der schleichende Kurzschluss wie in der Abbildung angezeigt.
Abbildung 151 : Schleichender Kurzschluss
Über die Schaltfläche "Kurzschluss suchen und isolieren" startet die Suche auf dem entsprechenden Loop. Die Funkti-
onalität des Loops wird hierfür außer Kraft gesetzt. Nach erfolgreicher Isolierung wird die ermittelte Position des schlei-
chenden Kurzschluss angezeigt. Der schleichende Kurzschluss wird dann zum "satten" Kurzschluss, da im Loop isoliert.
Abbildung 152 : Schleichender Kurzschluss (isoliert)
„Abbildung 150 : Ansicht Kurzschluss vor/nach einem PL3200 O" ab Seite
Version 1.1
188
Loopdiagnose
188. Es muss
