HYVA HA10 Anweisungs- Bedienungs Und Wartungshandbuch Seite 163

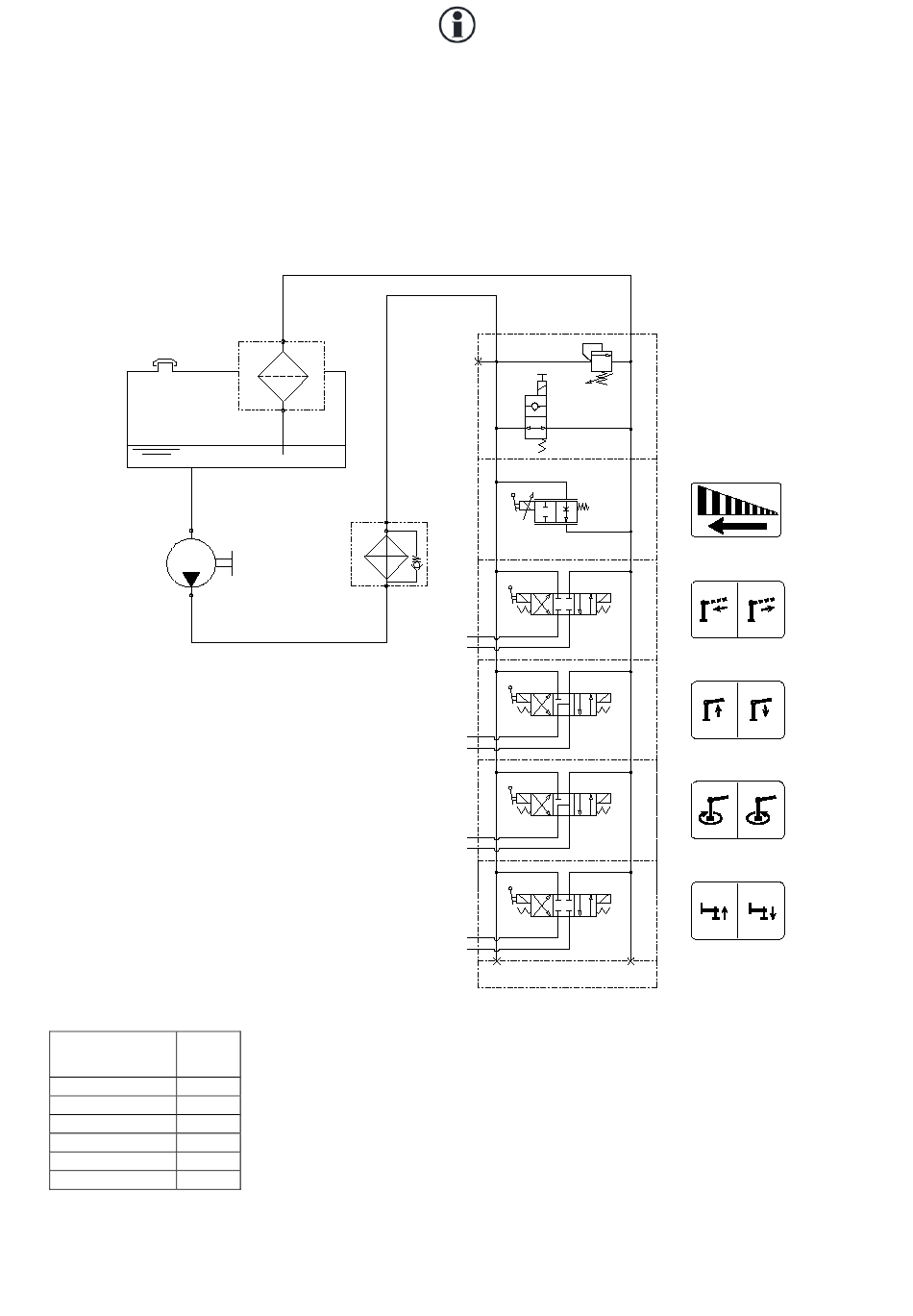

SCHEMA IDRAULICO
DISTRIBUTORE E POMPA
GRU HYDR X
[1.03.0104]
17.5 l
GRU
Pm
CRANE
[bar]
KRAN
HA10 180
HA15 160
HA22 E1/E2 160
HA22 E3 150
HA28 160
HA33 175
HYDRAULIC DIAGRAM
CONTROL VALVE AND PUMP
HYDR X CRANE
[1.03.0104]
60µ
12µ
Q
HA
P
M
Pm
A
B
A
B
A
B
A
B
D-37
HYDRAULIKSCHEMA
STEUERVENTIL UND PUMPE
KRAN HYDR X
[1.03.0104]
T
