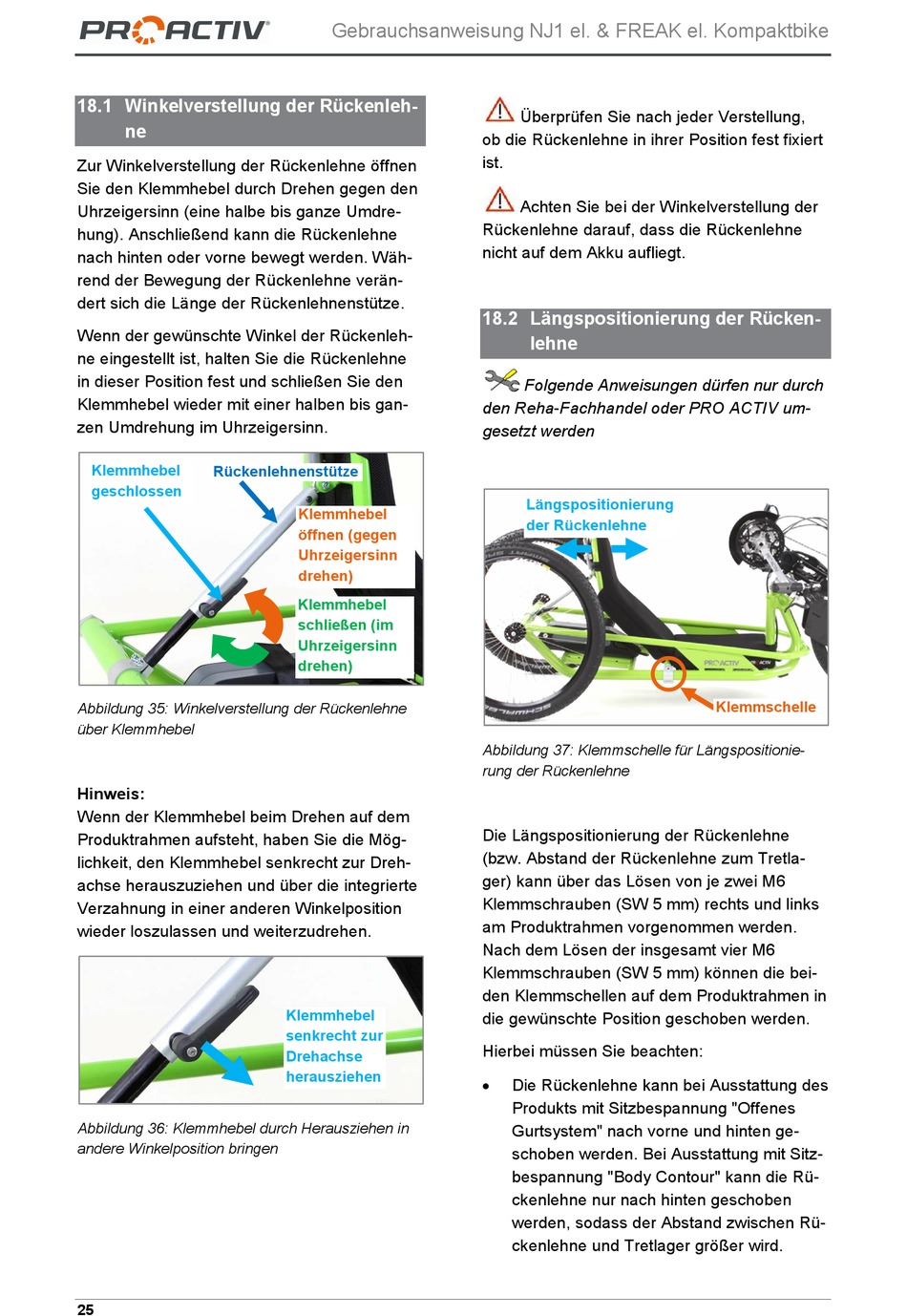

18.1 Winkelverstellung der Rückenleh-
ne
Zur Winkelverstellung der Rückenlehne öffnen
Sie den Klemmhebel durch Drehen gegen den
Uhrzeigersinn (eine halbe bis ganze Umdre-
hung). Anschließend kann die Rückenlehne
nach hinten oder vorne bewegt werden. Wäh-
rend der Bewegung der Rückenlehne verän-
dert sich die Länge der Rückenlehnenstütze.
Wenn der gewünschte Winkel der Rückenleh-
ne eingestellt ist, halten Sie die Rückenlehne
in dieser Position fest und schließen Sie den
Klemmhebel wieder mit einer halben bis gan-
zen Umdrehung im Uhrzeigersinn.
Klemmhebel
Rückenlehnenstütze
geschlossen
Abbildung 35: Winkelverstellung der Rückenlehne
über Klemmhebel
Hinweis:
Wenn der Klemmhebel beim Drehen auf dem
Produktrahmen aufsteht, haben Sie die Mög-
lichkeit, den Klemmhebel senkrecht zur Dreh-
achse herauszuziehen und über die integrierte
Verzahnung in einer anderen Winkelposition
wieder loszulassen und weiterzudrehen.
Abbildung 36: Klemmhebel durch Herausziehen in
andere Winkelposition bringen
25
Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike
Klemmhebel
öffnen (gegen
Uhrzeigersinn
drehen)
Klemmhebel
schließen (im
Uhrzeigersinn
drehen)
Klemmhebel
senkrecht zur
Drehachse
herausziehen
Überprüfen Sie nach jeder Verstellung,
ob die Rückenlehne in ihrer Position fest fixiert
ist.
Achten Sie bei der Winkelverstellung der
Rückenlehne darauf, dass die Rückenlehne
nicht auf dem Akku aufliegt.
18.2 Längspositionierung der Rücken-
lehne
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Längspositionierung
der Rückenlehne
Abbildung 37: Klemmschelle für Längspositionie-
rung der Rückenlehne
Die Längspositionierung der Rückenlehne
(bzw. Abstand der Rückenlehne zum Tretla-
ger) kann über das Lösen von je zwei M6
Klemmschrauben (SW 5 mm) rechts und links
am Produktrahmen vorgenommen werden.
Nach dem Lösen der insgesamt vier M6
Klemmschrauben (SW 5 mm) können die bei-
den Klemmschellen auf dem Produktrahmen in
die gewünschte Position geschoben werden.
Hierbei müssen Sie beachten:
Die Rückenlehne kann bei Ausstattung des
Produkts mit Sitzbespannung "Offenes
Gurtsystem" nach vorne und hinten ge-
schoben werden. Bei Ausstattung mit Sitz-
bespannung "Body Contour" kann die Rü-
ckenlehne nur nach hinten geschoben
werden, sodass der Abstand zwischen Rü-
ckenlehne und Tretlager größer wird.
Klemmschelle
