Hinweis:
Es ist vorgeschrieben, ein Sitzkissen auf dem
Sitzsystem zu nutzen. Das Sitzkissen verhin-
dert bei kalten Temperaturen die Unterkühlung
des Unterleibs und schützt vor Schmutz und
Nässe. Zudem sorgt das Sitzkissen für eine
gleichmäßige Druckverteilung am Gesäß und
dämpft Schläge sowie Erschütterungen ab.

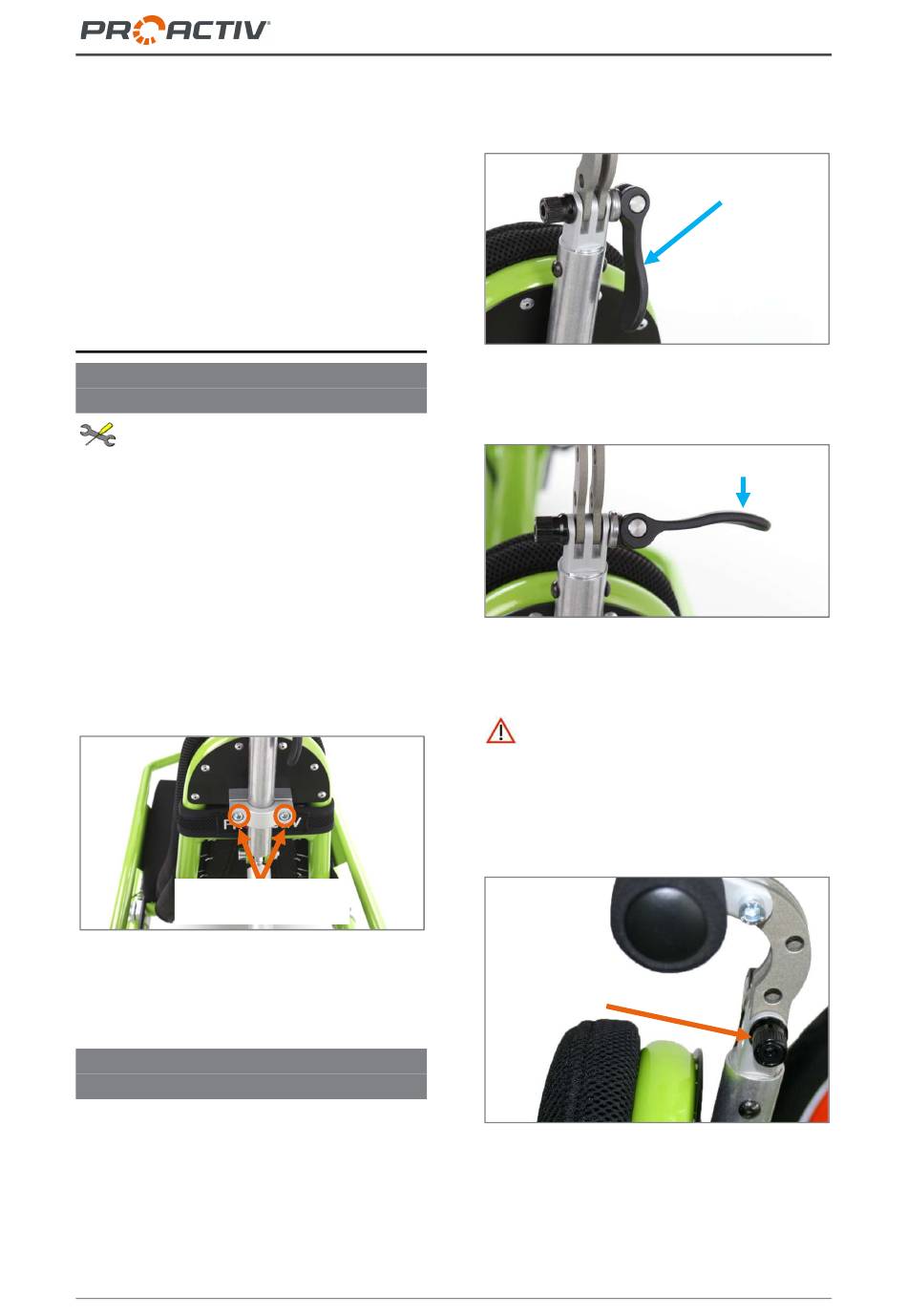

20 Nackenstütze
20.1 Höhenverstellung der Nacken-
stütze
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Zur Höhenverstellung der Nackenstütze wer-
den die zwei M6 Klemmschrauben (SW 5 mm)
am Nackenstützenhalterohr gelöst. Dann kann
das Nackenstützenhalterohr in der Höhe ver-
schoben werden. Wenn die gewünschte Höhe
gefunden ist, werden die zwei M6 Klemm-
schrauben (SW 5 mm) wieder mit 7 Nm ange-
zogen und mit Schraubensicherung gesichert.
M6 Klemmschrauben
zur Höhenverstellung
Abbildung 41: Höhenverstellung der Nackenstütze
über zwei M6 Klemmschrauben am Nackenstützen-
halterohr
20.2 Winkelverstellung der Nacken-
stütze
Die Winkelverstellung der Nackenstütze wird
über den Schnellspannhebel am Nackenstüt-
zenhalterohr vorgenommen. Öffnen Sie den
Schnellspannhebel und stellen Sie das Na-
ckenstützenpolster in den gewünschten Win-
27
Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike
kel. Anschließend schließen Sie den Schnell-
spannhebel wieder.
Abbildung 42: Schnellspannhebel geschlossen
(Ansicht von hinten)
Abbildung 43: Schnellspannhebel zur Winkelverstel-
lung der Nackenstütze geöffnet (Ansicht von hinten)
ob die Nackenstütze in ihrer Position fest fixiert
ist. Gegebenenfalls kann die Spannkraft durch
Drehen der Mutter des Schnellspannhebels im
Uhrzeigersinn bis zum Anschlag nachgestellt
werden.
Abbildung 44: Mutter des Schnellspannhebels
Schnellspannhebel
geschlossen
Schnellspannhebel
geöffnet
Überprüfen Sie nach jeder Verstellung,
Mutter des Schnellspann-
hebels
