Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike

Die Klemmschellen rechts und links müs-
sen auf der gleichen Höhe des Produkt-
rahmens positioniert werden.

Die Kabel müssen so verlegt werden, dass
sie nicht geknickt, gequetscht oder be-
schädigt werden können. Außerdem dür-
fen die Kabel nicht über die Rahmenunter-
kante hinausragen, da sonst eine Beschä-
digung der Kabel bei der Hindernisüber-
windung nicht ausgeschlossen werden
kann.
M6 Klemmschrauben
zur Längspositionie-
rung

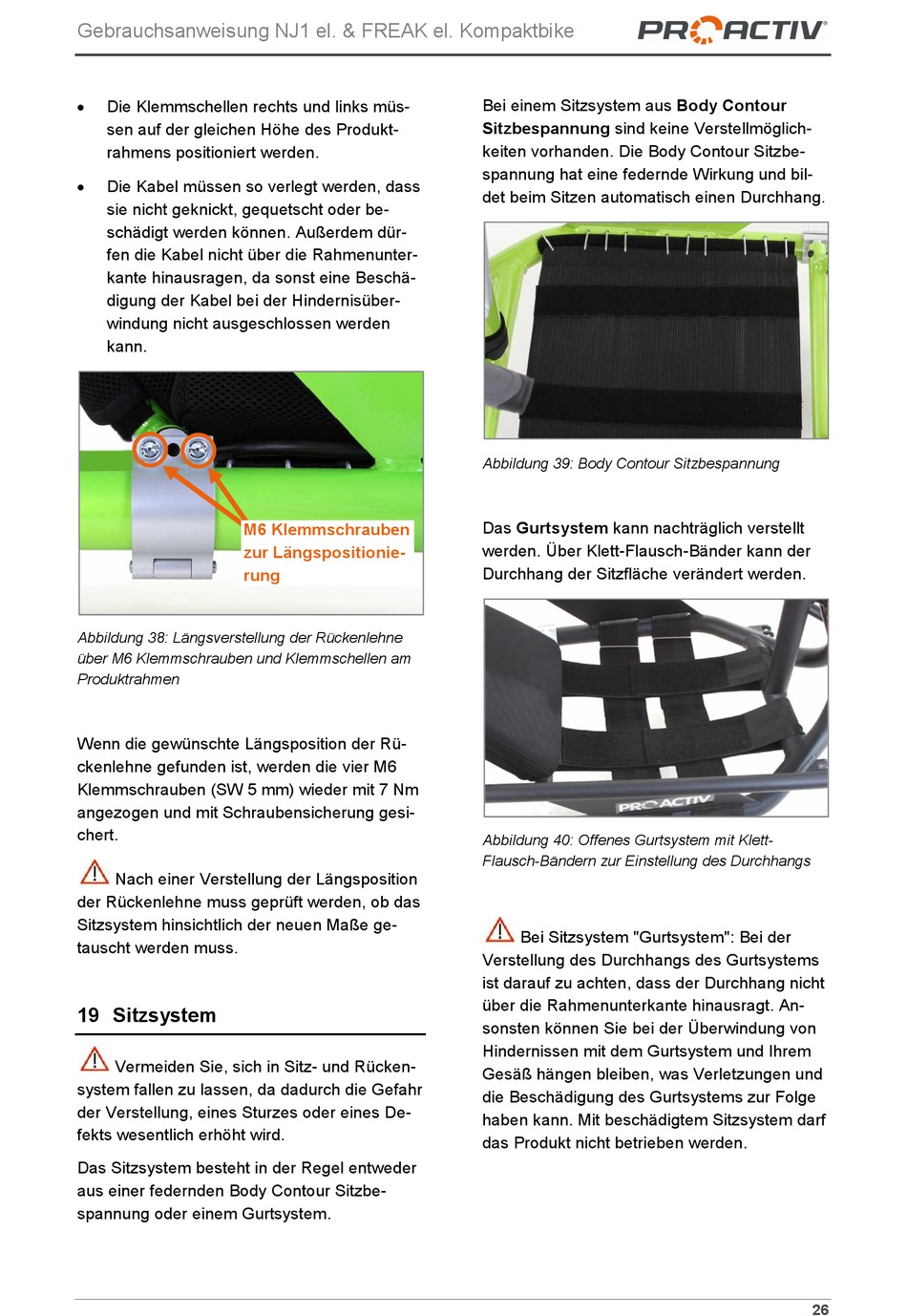

Abbildung 38: Längsverstellung der Rückenlehne
über M6 Klemmschrauben und Klemmschellen am
Produktrahmen
Wenn die gewünschte Längsposition der Rü-
ckenlehne gefunden ist, werden die vier M6
Klemmschrauben (SW 5 mm) wieder mit 7 Nm
angezogen und mit Schraubensicherung gesi-
chert.
Nach einer Verstellung der Längsposition
der Rückenlehne muss geprüft werden, ob das
Sitzsystem hinsichtlich der neuen Maße ge-
tauscht werden muss.

19 Sitzsystem

Vermeiden Sie, sich in Sitz- und Rücken-
system fallen zu lassen, da dadurch die Gefahr
der Verstellung, eines Sturzes oder eines De-
fekts wesentlich erhöht wird.
Das Sitzsystem besteht in der Regel entweder
aus einer federnden Body Contour Sitzbe-
spannung oder einem Gurtsystem.
Bei einem Sitzsystem aus Body Contour
Sitzbespannung sind keine Verstellmöglich-
keiten vorhanden. Die Body Contour Sitzbe-
spannung hat eine federnde Wirkung und bil-
det beim Sitzen automatisch einen Durchhang.
Abbildung 39: Body Contour Sitzbespannung
Das Gurtsystem kann nachträglich verstellt
werden. Über Klett-Flausch-Bänder kann der
Durchhang der Sitzfläche verändert werden.
Abbildung 40: Offenes Gurtsystem mit Klett-
Flausch-Bändern zur Einstellung des Durchhangs
Bei Sitzsystem "Gurtsystem": Bei der
Verstellung des Durchhangs des Gurtsystems
ist darauf zu achten, dass der Durchhang nicht
über die Rahmenunterkante hinausragt. An-
sonsten können Sie bei der Überwindung von
Hindernissen mit dem Gurtsystem und Ihrem
Gesäß hängen bleiben, was Verletzungen und
die Beschädigung des Gurtsystems zur Folge
haben kann. Mit beschädigtem Sitzsystem darf
das Produkt nicht betrieben werden.
