Gebrauchsanweisung TRAVELER
Hinweis:
Um das Flattern der Lenkräder zu reduzieren,
kann es notwendig sein, die Lenkradgabel-
drehachsen aus der Vertikalen zu neigen (Ka-
pitel 23.4).
24 Fußstützen
Es muss eine ausreichende Bodenfreiheit
der Fußstütze gewährleistet sein. Erfahrungs-
gemäß sollten 4 cm nicht unterschritten wer-
den. Dies muss bei der Winkelverstellung der
Fußbrettauflage und bei der Einstellung der
Unterschenkellänge beachtet werden.
24.1 Winkelverstellung der Fußbrett-
auflage
Folgende Anweisungen dürfen nur durch
den Reha-Fachhandel oder PRO ACTIV um-
gesetzt werden
Die Fußbrettauflage kann im Winkel durch
Lösen der M6 Befestigungsklemmschrauben
(SW 5 mm) an der Unterseite der Fußauflage-
halteplatte eingestellt werden. Wenn die Win-
keleinstellung abgeschlossen ist, ziehen Sie
die M6 Befestigungsklemmschrauben (SW
5 mm) wieder mit maximal 5 Nm an. Dieses
Anzugsmoment sollte nicht überschritten wer-
den, da höhere Anzugsdrehmomente zum De-
fekt der Klemmung führen können.
Fußauflagehalteplatte
M6 Befestigungsklemmschrauben

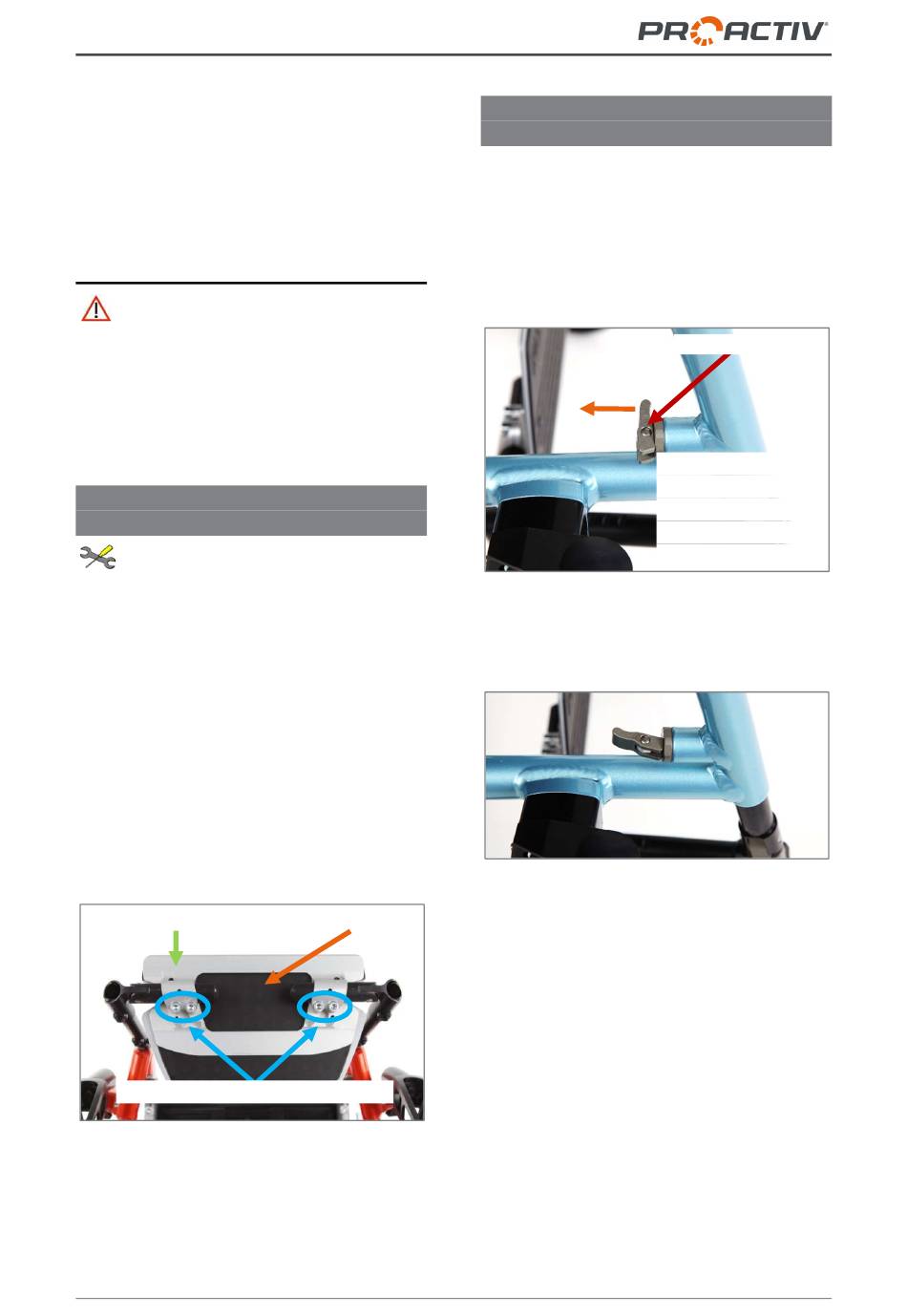

Abbildung 97: Fußstütze von unten
Fußbrettauflage
24.2 Abnahme und Anbringung der
Fußstütze
Zur Abnahme der Fußstütze lösen Sie den
Faltmechanismus aus seiner Arretierung (Kapi-
tel 17.1) und entriegeln die Fußstütze, indem
Sie den Rastbolzen-Hebel auf beiden Seiten
lösen bzw. senkrecht zur Halterung stellen. An-
schließend ziehen Sie die Fußstütze mit den
Halterohren aus den Rahmenrohren heraus.
Abbildung 98: Rastbolzen-Hebel in Standardposi-
tion, Fußstütze verriegelt; Zur Abnahme der Fuß-
stütze Rastbolzen-Hebel senkrecht stellen
Abbildung 99: Rastbolzen-Hebel gelöst bzw. senk-
recht zur Halterung gestellt zur Abnahme der Fuß-
stütze
Zur Anbringung der Fußstütze lösen Sie den
Faltmechanismus aus seiner Arretierung (Kapi-
tel 17.1), stellen Sie den Rastbolzen-Hebel in
Standardposition (solange die Fußstützen-Hal-
terohre noch nicht in den Rahmenrohren arre-
tiert sind, liegt der Rastbolzen-Hebel noch
nicht vollständig an der Halterung an) und ste-
cken Sie die Fußstütze mit den Haltrohren wie-
der in die Rahmenrohre ein bis die Fußstütze
mit einem hörbaren Geräusch arretiert.
Rastbolzen-Hebel
Zum Entriegeln der
Fußstütze lösen
bzw. senkrecht zur
Halterung
stellen
40
