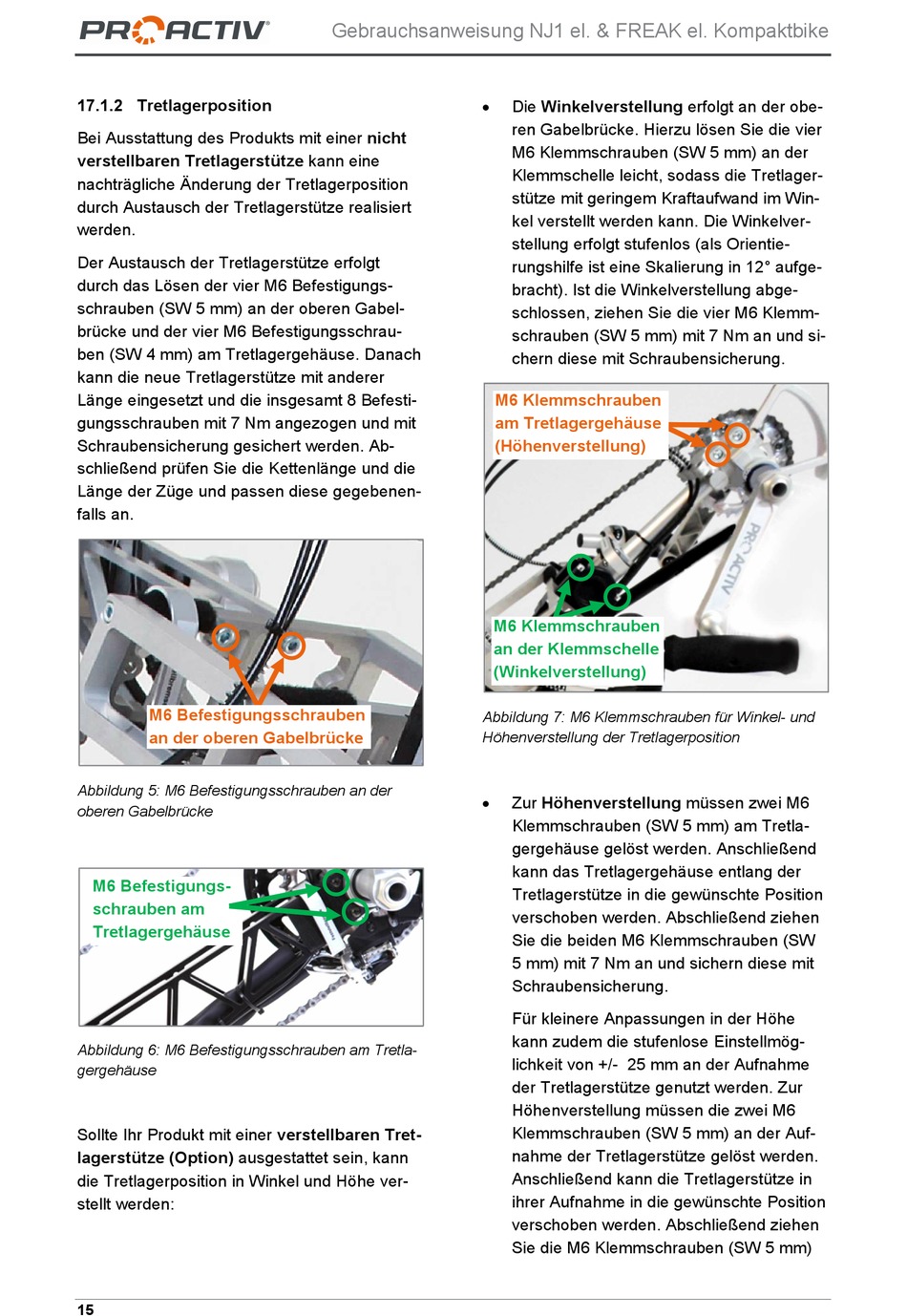

17.1.2 Tretlagerposition

Bei Ausstattung des Produkts mit einer nicht
verstellbaren Tretlagerstütze kann eine
nachträgliche Änderung der Tretlagerposition
durch Austausch der Tretlagerstütze realisiert
werden.
Der Austausch der Tretlagerstütze erfolgt
durch das Lösen der vier M6 Befestigungs-
schrauben (SW 5 mm) an der oberen Gabel-
brücke und der vier M6 Befestigungsschrau-
ben (SW 4 mm) am Tretlagergehäuse. Danach
kann die neue Tretlagerstütze mit anderer
Länge eingesetzt und die insgesamt 8 Befesti-
gungsschrauben mit 7 Nm angezogen und mit
Schraubensicherung gesichert werden. Ab-
schließend prüfen Sie die Kettenlänge und die
Länge der Züge und passen diese gegebenen-
falls an.
M6 Befestigungsschrauben
an der oberen Gabelbrücke
Abbildung 5: M6 Befestigungsschrauben an der
oberen Gabelbrücke
M6 Befestigungs-
schrauben am
Tretlagergehäuse
Abbildung 6: M6 Befestigungsschrauben am Tretla-
gergehäuse
Sollte Ihr Produkt mit einer verstellbaren Tret-
lagerstütze (Option) ausgestattet sein, kann
die Tretlagerposition in Winkel und Höhe ver-
stellt werden:
15
Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike

M6 Klemmschrauben
am Tretlagergehäuse
(Höhenverstellung)
M6 Klemmschrauben
an der Klemmschelle
(Winkelverstellung)
Abbildung 7: M6 Klemmschrauben für Winkel- und
Höhenverstellung der Tretlagerposition

Die Winkelverstellung erfolgt an der obe-
ren Gabelbrücke. Hierzu lösen Sie die vier
M6 Klemmschrauben (SW 5 mm) an der
Klemmschelle leicht, sodass die Tretlager-
stütze mit geringem Kraftaufwand im Win-
kel verstellt werden kann. Die Winkelver-
stellung erfolgt stufenlos (als Orientie-
rungshilfe ist eine Skalierung in 12° aufge-
bracht). Ist die Winkelverstellung abge-
schlossen, ziehen Sie die vier M6 Klemm-
schrauben (SW 5 mm) mit 7 Nm an und si-
chern diese mit Schraubensicherung.
Zur Höhenverstellung müssen zwei M6
Klemmschrauben (SW 5 mm) am Tretla-
gergehäuse gelöst werden. Anschließend
kann das Tretlagergehäuse entlang der
Tretlagerstütze in die gewünschte Position
verschoben werden. Abschließend ziehen
Sie die beiden M6 Klemmschrauben (SW
5 mm) mit 7 Nm an und sichern diese mit
Schraubensicherung.
Für kleinere Anpassungen in der Höhe
kann zudem die stufenlose Einstellmög-
lichkeit von +/- 25 mm an der Aufnahme
der Tretlagerstütze genutzt werden. Zur
Höhenverstellung müssen die zwei M6
Klemmschrauben (SW 5 mm) an der Auf-
nahme der Tretlagerstütze gelöst werden.
Anschließend kann die Tretlagerstütze in
ihrer Aufnahme in die gewünschte Position
verschoben werden. Abschließend ziehen
Sie die M6 Klemmschrauben (SW 5 mm)
