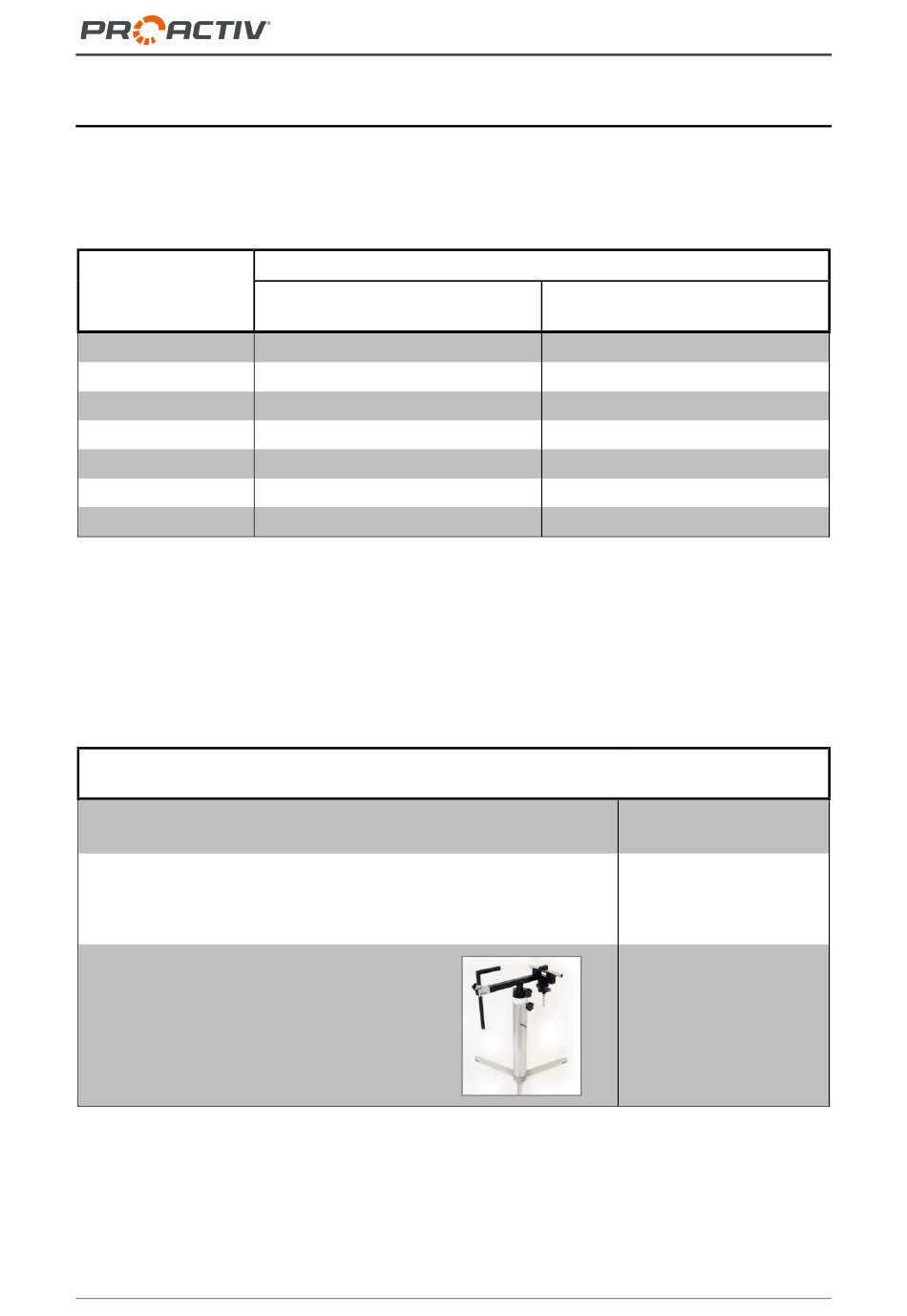

33 Anhang: Anzugsdrehmomente, Sicherungsangaben und Werkzeuge

In der folgenden Tabelle finden Sie die Anzugsdrehmomente für Schaftschrauben mit metrischem
Regelgewinde (gültig, sofern in der Zeichnung, Montage- oder Gebrauchsanweisung keine abwei-
chenden Werte angegeben sind!):
Abmessung
M4
M5
M6
M8
M10
M12
M10 x 1
Sicherungsangaben: Sämtliche Schrauben an PRO ACTIV Produkten sind mit Schraubensicherung
„mittelfest" (z.B. Weicon AN302-43) zu sichern, sofern keine Klemmsicherungen an den Schraubver-
bindungen vorhanden sind oder eine Schmieranweisung mit Fett oder Kupferpaste vorgegeben ist.
In der folgenden Tabelle finden Sie Werkzeug und Pflegemittel für Ihr PRO ACTIV Produkt:
Werkzeug
Sonderwerkzeug zur Einstellung der Radposition
Gabelschlüssel SW 22/24 mm + 41 mm
Pflege-Set für PRO ACTIV Rollstühle und Handbikes
Montagepaste (Dosierspritze 10 g), Neoval-Öl (Spray 100 ml),
Schraubensicherung mittelfest (Pen-System 10 ml),
Oberflächenreiniger (Spray 150 ml), Polfett (Tube 50 ml)
Montageständer
41
Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike
Anzugsdrehmoment Ma in Nm abhängig von der Schraubenfestigkeit
Festigkeit 8.8
(z.B. Zylinderkopfschraube)
2,1
4,2
7,3
17
34
59
36
Festigkeit 10.9
(z.B. Linsenkopfschraube)
3,1
6,1
11
26
51
87
53
Bestellnummer
8000 900 025
8000 900 026
8000 902 000
