ProActiv NJ1 Gebrauchsanweisung Seite 35

Gebrauchsanweisung NJ1 el. & FREAK el. Kompaktbike
Hebel des Exzenter-
bolzens geöffnet
(nach unten gedreht)
Sicherungsschnur
ausgehängt

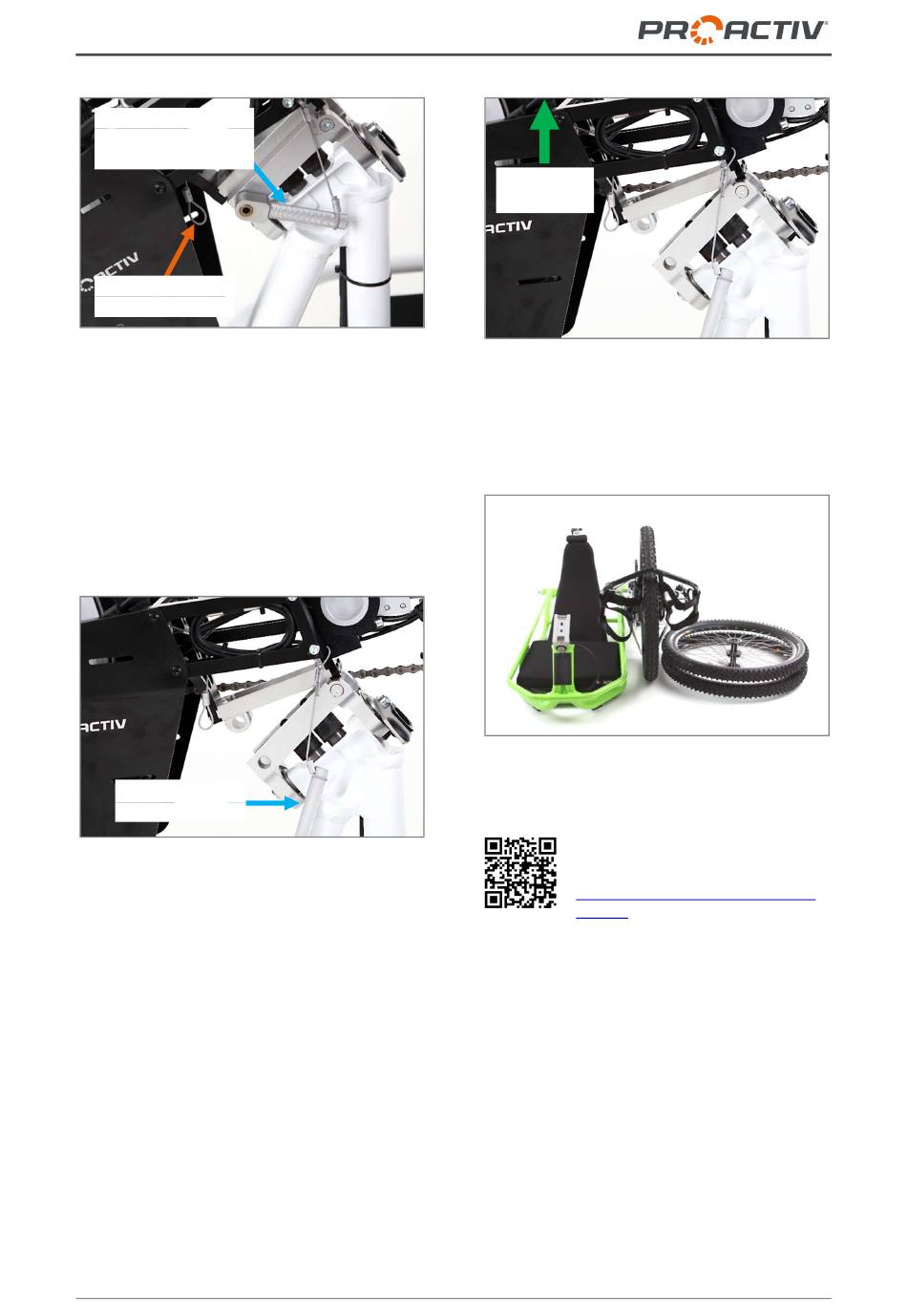

Abbildung 68: Hebel des Exzenterbolzens geöffnet
und Sicherungsschnur ausgehängt
Nun wird der Exzenterbolzen aus den Adap-
terplatten herausgezogen. Zur einfacheren
Handhabung müssen Sie dabei die Antriebs-
einheit am Tretlagergehäuse leicht anheben.
Nach dem Herausziehen des Exzenterbolzens
wird das Chassis automatisch auf den Boden
abgelassen.
Exzenterbolzen
herausgezogen
Abbildung 69: Exzenterbolzen aus den Adapterplat-
ten herausgezogen, Chassis auf Boden abgelassen
Heben Sie nun das Antriebsrad etwas an und
hängen Sie das Einhängemaul der Antriebs-
einheit-Adapterplatte am Chassis aus.
Antriebsrad
anheben
Abbildung 70: Anheben des Antriebsrads
Nun ist die Antriebseinheit vom Chassis ge-
trennt. Dadurch entsteht ein günstiges Pack-
maß zum Transport des Produkts.
Abbildung 71: Packmaß: Chassis und Antriebsein-
heit getrennt und Laufräder abgenommen
Video Abkoppeln der Antriebseinheit
vom Chassis:
https://www.youtube.com/watch?v=Wb1-
Z1Yx9so
