Abstand
Markierungen

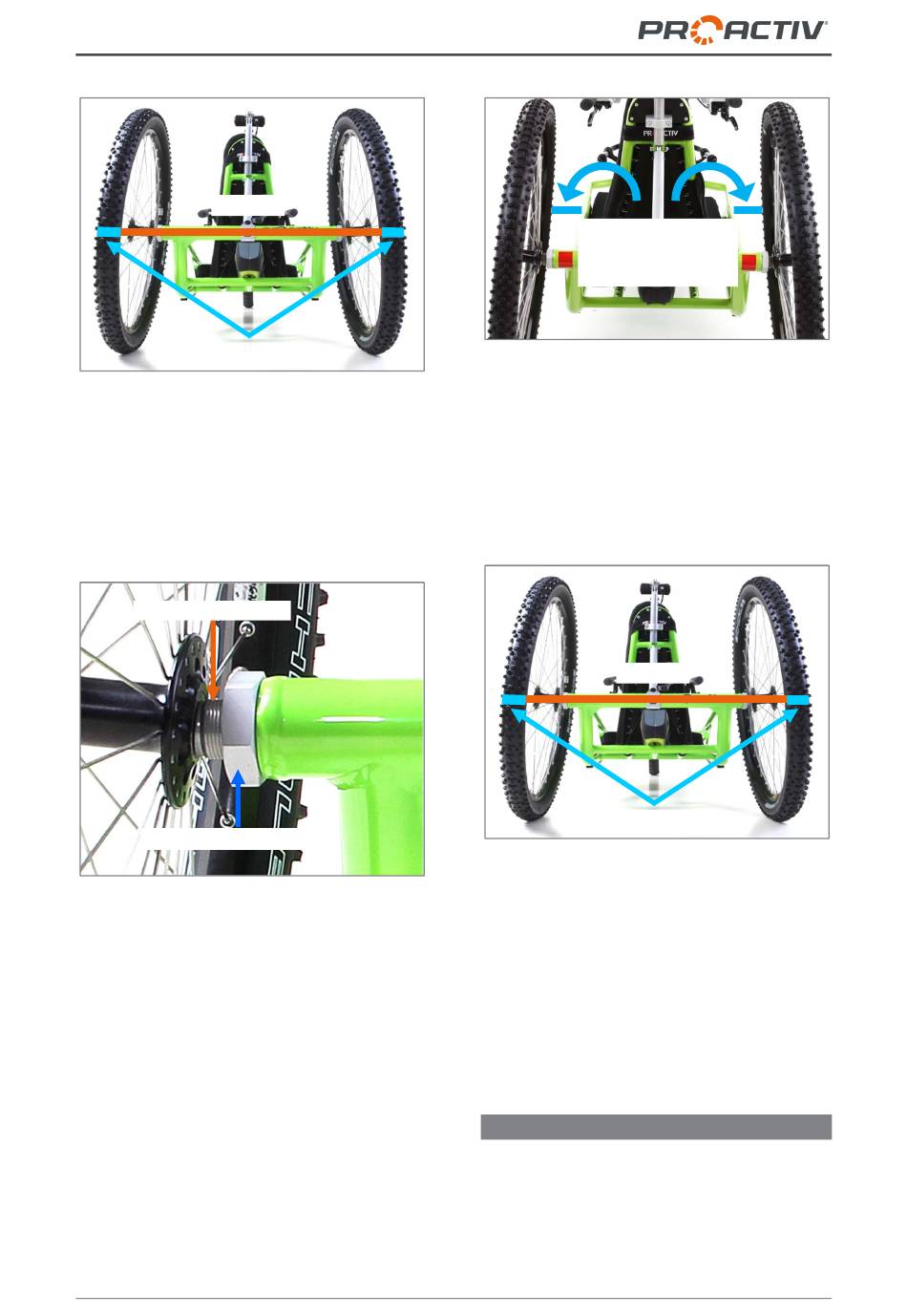

Abbildung 51: Abstand zwischen den Markierungen
der Reifen (auf Achshöhe), hinten
Zur Einstellung der Spur gehen Sie wie folgt
vor:
1. Lösen Sie beidseitig die Alu-Befestigungs-
muttern (SW 41 mm).
Antriebsradbuchse
Alu-Befestigungsmutter
Abbildung 52: Antriebsradbuchse und Alu-
Befestigungsmutter (Ansicht von hinten)
2. Stellen Sie durch Drehen der Antriebs-
radbuchse (SW 24 mm) die Spur wieder
korrekt ein. Dabei gilt: Beim Drehen der
Antriebsradbuchsen in Fahrtrichtung
schließt sich die Spur vorne. Beim Drehen
gegen die Fahrtrichtung verhält es sich
genau umgekehrt und die Spur öffnet sich.
3. Stellen Sie sicher, dass der Abstand vorne
zum Rahmen rechts und links gleich ist.
Abstand vorne zum
Rahmen beidseitig
gleich groß
Abbildung 53: Abstand vorne zum Rahmen
4. Kontrollieren Sie erneut durch Messen des
Abstands der Laufräder vorne und hinten
auf Achshöhe (entlang Ihrer Markierun-
gen), dass der Abstand der Laufräder vor-
ne und hinten nicht mehr als 5 mm diffe-
riert.
Abstand
Markierungen
Abbildung 54: Abstand zwischen den Markierungen
der Reifen (auf Achshöhe), hinten
5. Wenn alle Abstände stimmen, halten Sie
mit einem Gabelschlüssel (SW 24 mm) die
Antriebsradbuchse in Position und ziehen
Sie die Alu-Befestigungsmutter (SW
41 mm) mit einem Anzugsdrehmoment von
70 Nm fest.

22.3 Reifendruck

Überprüfen Sie in regelmäßigen Abständen
sowie nach extremen Temperatureinwirkungen
den Reifendruck. Der empfohlene Reifen-
druck ist auf dem Reifenmantel aufgedruckt
und sollte eingehalten werden.
