23.2 Begrifflichkeiten

Das Produkt besteht aus der Antriebseinheit
und dem Produktrahmen. Der Produktrahmen
wird auch als Chassis bezeichnet. An der
Adapterplatte des Chassis befindet sich die
Einhängewelle.

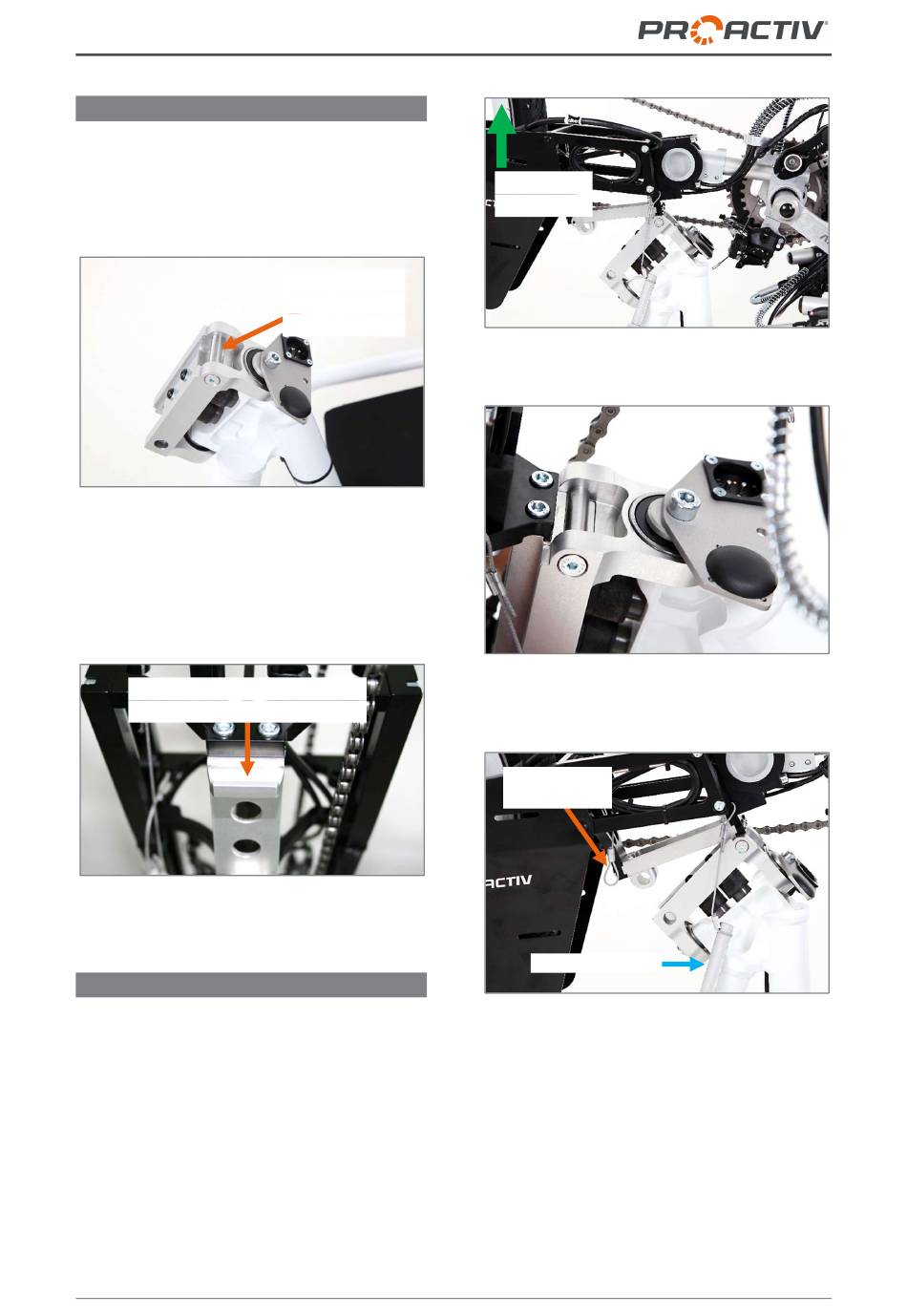

Abbildung 58: Einhängewelle der Chassis-
Adapterplatte
An der Adapterplatte der Antriebseinheit befin-
det sich das Einhängemaul - das Gegenstück
zur Einhängewelle.
Einhängemaul der
Antriebseinheit-Adapterplatte
Abbildung 59: Einhängemaul der Antriebseinheit-
Adapterplatte

23.3 Adaptieren der Antriebseinheit

Zum Adaptieren der Antriebseinheit am Chas-
sis betätigen Sie zuerst die Feststellbremse.
Hängen Sie dann das Einhängemaul der An-
triebseinheit-Adapterplatte an der Einhänge-
welle der Chassis-Adapterplatte ein. Hierbei
muss das Antriebsrad etwas angehoben wer-
den, damit das Einhängemaul der Antriebsein-
heit unter die Einhängewelle am Chassis rut-
schen kann.
Einhängewelle
der Chassis-
Adapterplatte
Antriebsrad
anheben
Abbildung 60: Anheben des Antriebsrads
Abbildung 61: Einhängemaul der Antriebseinheit
rutscht unter die Einhängewelle am Chassis
Sicherungs-
schnur
Exzenterbolzen
Abbildung 62: Einhängemaul der Antriebseinheit an
der Einhängewelle am Chassis eingehängt, Exzen-
terbolzen noch nicht eingesteckt
Anschließend wird das Chassis vorne oder die
Antriebseinheit am Tretlagergehäuse so ange-
hoben, dass die Adapterplatten von Antriebs-
einheit und Chassis ganz aufeinanderliegen.
Dabei muss darauf geachtet werden, dass das
