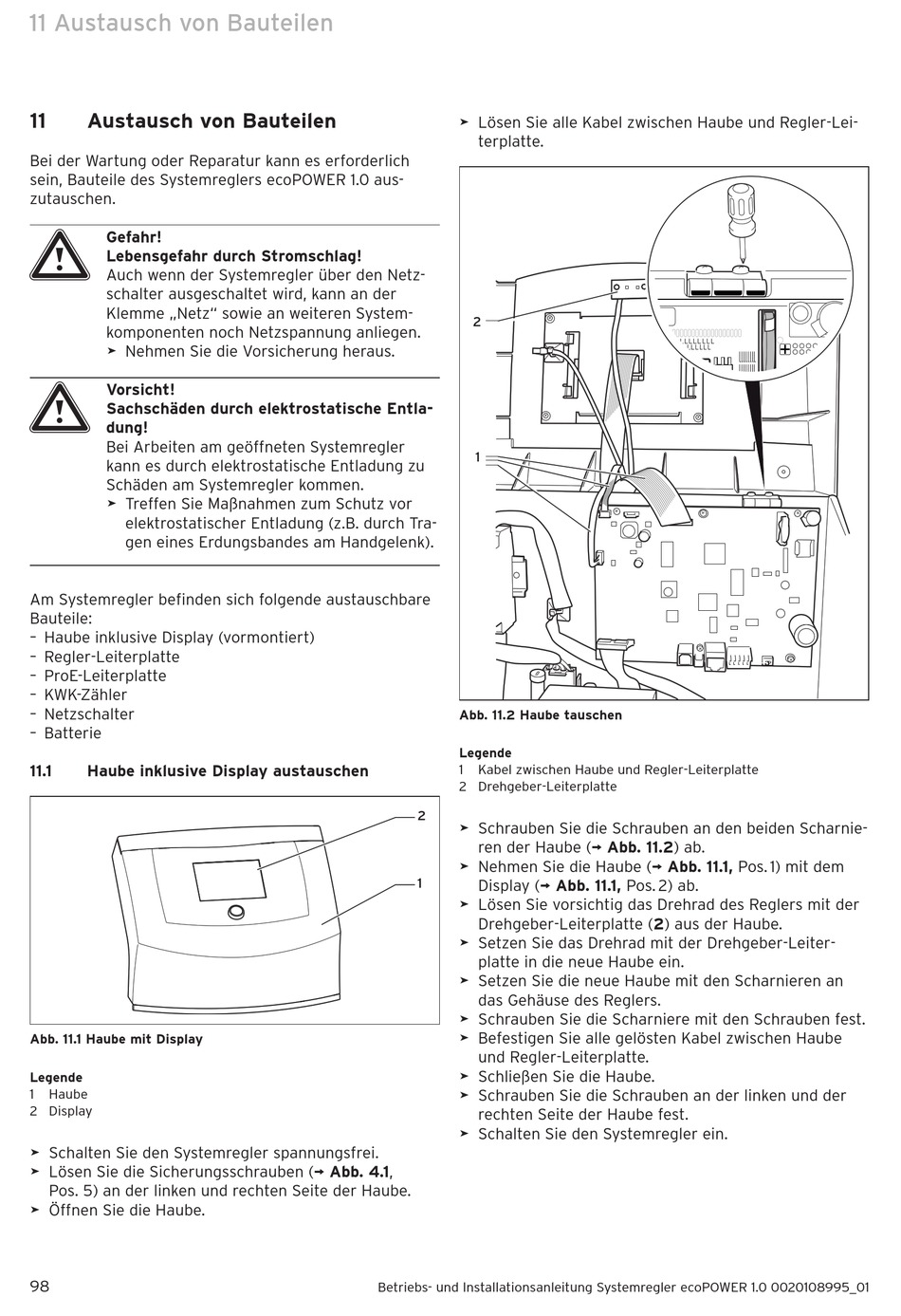

11 Austausch von Bauteilen

11 Austausch von Bauteilen
Bei der Wartung oder Reparatur kann es erforderlich
sein, Bauteile des Systemreglers ecoPOWER 1.0 aus-
zutauschen.
a
Gefahr!
Lebensgefahr durch Stromschlag!
Auch wenn der Systemregler über den Netz-
schalter ausgeschaltet wird, kann an der
Klemme „Netz" sowie an weiteren System-
komponenten noch Netzspannung anliegen.
> Nehmen Sie die Vorsicherung heraus.
a
Vorsicht!
Sachschäden durch elektrostatische Entla-
dung!
Bei Arbeiten am geöffneten Systemregler
kann es durch elektrostatische Entladung zu
Schäden am Systemregler kommen.
> Treffen Sie Maßnahmen zum Schutz vor
elektrostatischer Entladung (z.B. durch Tra-
gen eines Erdungsbandes am Handgelenk).
Am Systemregler befinden sich folgende austauschbare
Bauteile:
– Haube inklusive Display (vormontiert)
– Regler-Leiterplatte
– ProE-Leiterplatte
– KWK-Zähler
– Netzschalter
– Batterie
11.1

Haube inklusive Display austauschen

Abb. 11.1 Haube mit Display
Legende
1 Haube
2 Display
> Schalten Sie den Systemregler spannungsfrei.
> Lösen Sie die Sicherungsschrauben (¬ Abb. 4.1,
Pos. 5) an der linken und rechten Seite der Haube.
> Öffnen Sie die Haube.
98
> Lösen Sie alle Kabel zwischen Haube und Regler-Lei-
terplatte.
2
1
Abb. 11.2 Haube tauschen
Legende
1 Kabel zwischen Haube und Regler-Leiterplatte
2 Drehgeber-Leiterplatte
2
> Schrauben Sie die Schrauben an den beiden Scharnie-
ren der Haube (¬ Abb. 11.2) ab.
> Nehmen Sie die Haube (¬ Abb. 11.1, Pos. 1) mit dem
1
Display (¬ Abb. 11.1, Pos. 2) ab.
> Lösen Sie vorsichtig das Drehrad des Reglers mit der
Drehgeber-Leiterplatte (2) aus der Haube.
> Setzen Sie das Drehrad mit der Drehgeber-Leiter-
platte in die neue Haube ein.
> Setzen Sie die neue Haube mit den Scharnieren an
das Gehäuse des Reglers.
> Schrauben Sie die Scharniere mit den Schrauben fest.
> Befestigen Sie alle gelösten Kabel zwischen Haube
und Regler-Leiterplatte.
> Schließen Sie die Haube.
> Schrauben Sie die Schrauben an der linken und der
rechten Seite der Haube fest.
> Schalten Sie den Systemregler ein.
