5.3 Anschlußebene
Basisplatine
(Hydraulikpläne 2 bis 7)
5 Elektroinstallation
Hinweis:
An den Klemmen der Pos. 1-7 keine Netzspannung anschließen!
(Schutzkleinspannungskreise)
1 2
9 8 7 C2 C1 9 8 7 1
Heizgerät1
N L N
Netz
230V
11

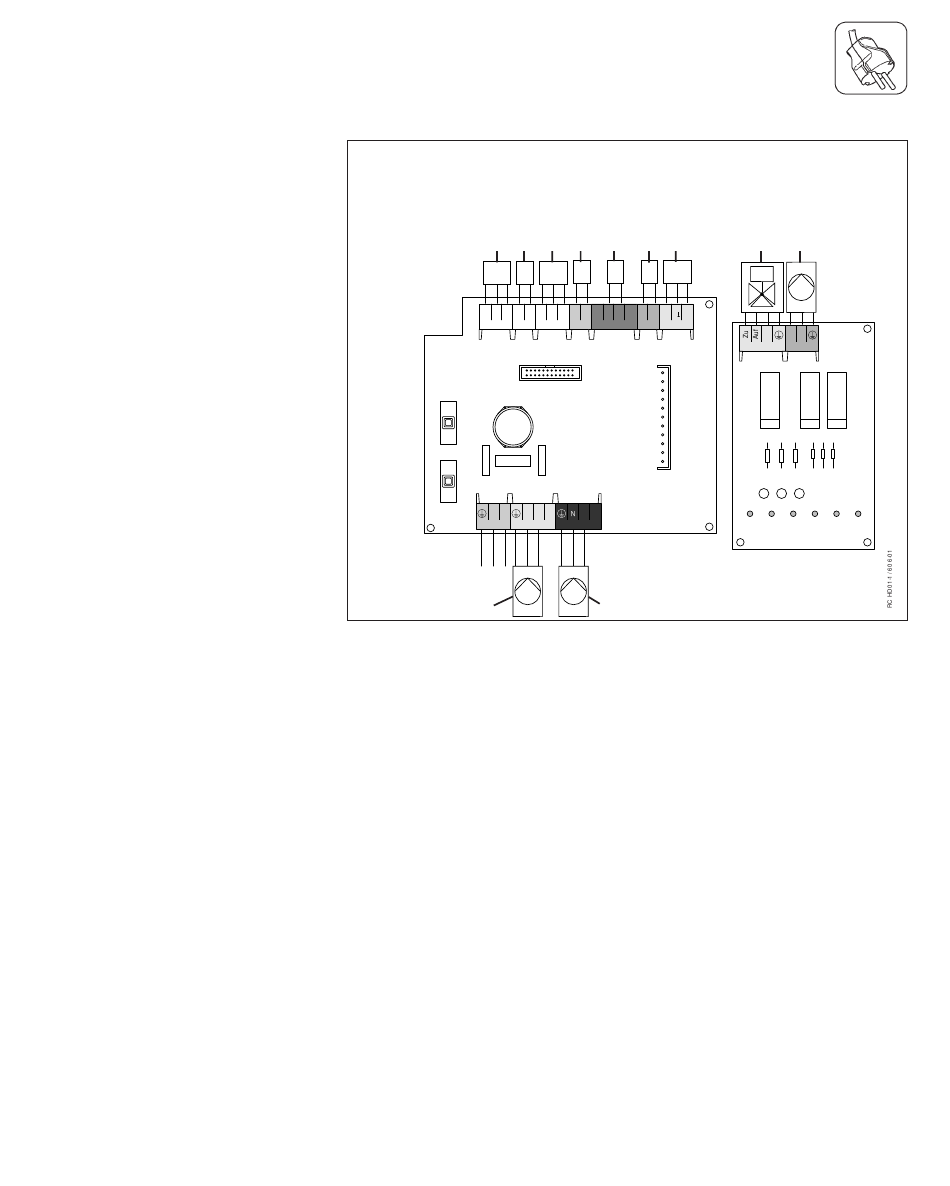

Abb. 5.1 Anschluß Heizgerät und Speicherladepumpe
Legende zu Abb. 5.1
1 Anschluß Gas-Wandheizgerät 1
2 C1/C2 Anschluß an Gas-
Wandheizgerät 1
3 Anschluß Gas-Wandheizgerät 2
4 Vorlauffühler VRC 692 (KF)
5 Fernbedienungsgeräte
VRC 9536 oder VRC 9538
(Zubehör FBGd oder FBGw)
6 Speichertauchfühler
*
Hinweis zu Fernbedienungsgeräten:
An jedem angeschlossenen Fernbe-
dienungsgerät müssen Sie den
Codierschalter auf den gewünschten
Kreis einstellen (Geräteadresse ein-
stellen). Die Schalterstellungen am
Fernbedienungsgerät sind wie folgt
vorgegeben:
3 4 5 6 7
2 A B C D 1 2 DFC 0 AF
Heizgerät2 KF BUS / FBG SpF DFC / AF
X1
X3
1 2 LP UV
HP-B LP/UV
10
7 Außenfühler VRC-DCF
8 Mischer für Mischerkreis 2
(MK 2)
9 Heizungsumwälzpumpe für Mi-
scherkreis 2 (MK 2)
10 Ladepumpe (Hydraulikplan 2
*
oder 6)
11 Heizungspumpe Brennerkreis
(BK 1)
Stellung 1: Anschluß Brennerkreis
Stellung 2: Anschluß Mischerkreis 1
Stellung 3: Anschluß Mischerkreis 2
8 9
M
N L N
Mischer 2 HP-M2
(BK 1)
(MK 1)
(MK 2)
