6 Bedienung in der Bedienebene für den Fachhandwerker
6.5 Anlagenübersicht anzeigen
Nach Berühren der Taste erscheint das
folgende Display:
6

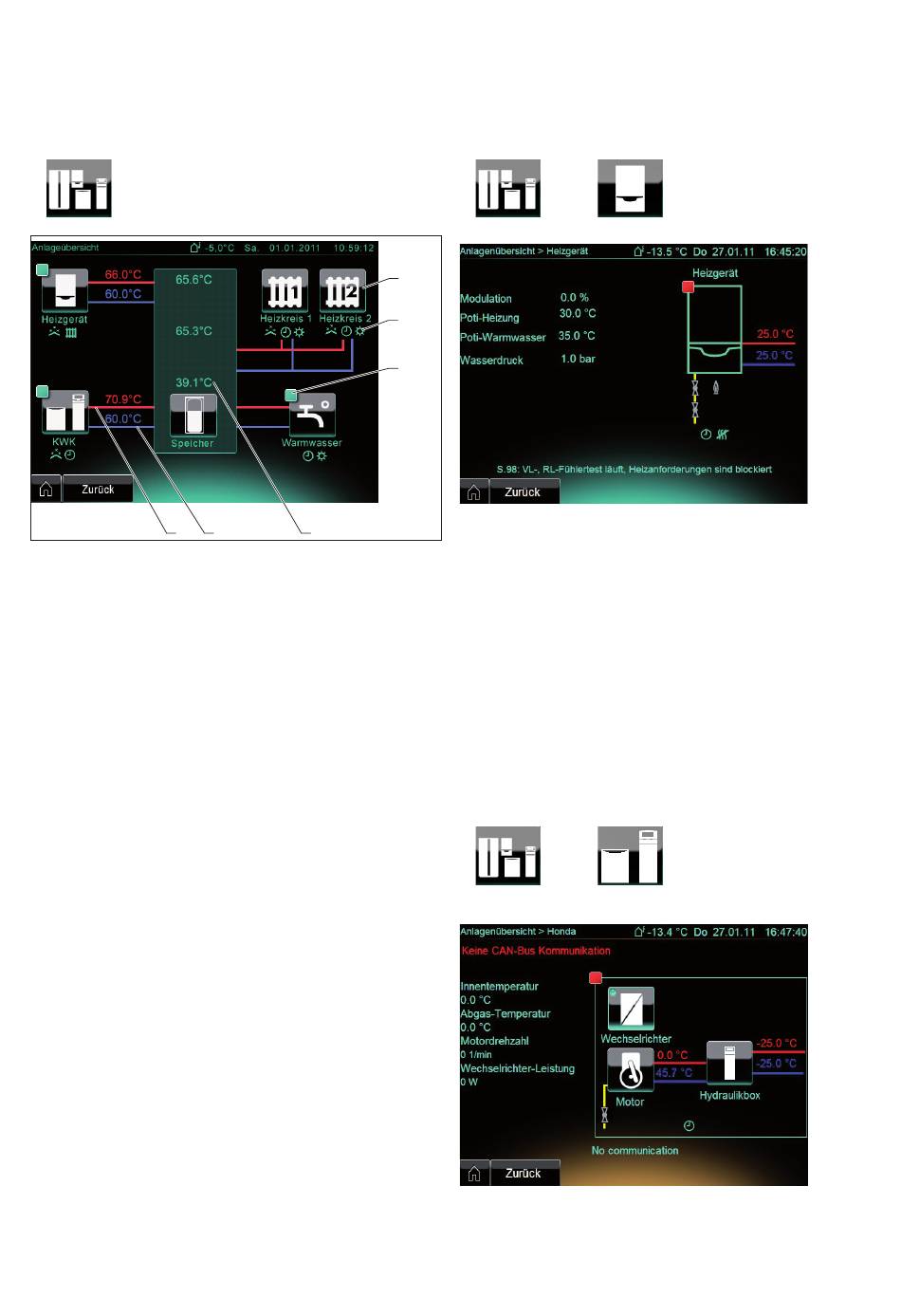

Abb. 6.14 Display Anlagenübersicht/Livemonitor
Legende
1 Symbole für die Systemkomponenten
(hier: Heizkreis 2)
2 Icons für den Status der Komponenten
(hier: Tagbetrieb)
3 Farbfelder Statusanzeige
(hier grün: Keine Störung. Die Funktion ist aktiv)
4 Temperatur der Speicherschichten
(hier: untere Speicherschicht)
5 Temperatur Vorlauf
(hier: KWK-Modul)
6 Temperatur Rücklauf
(hier: KWK-Modul)
Bei den Symbolen (1) für die verschiedenen Komponen-
ten finden Sie die folgenden Angaben:
– Icons für den Status (2) der Systemkompo nenten
(¬Tab. 5.4)
– Farbfelder (3) für den Status der System komponenten
(¬ Tab. 5.1)
– die Vorlauftemperatur (5) und Rücklauftemperatur
(6) von KWK-Modul und Zusatzheizgerät.
– Temperatur der Speicherschichten (4)
Wenn Sie ein Symbol (1) berühren, gelangen Sie auf die
Anlagenübersicht der dargestellten Komponente.
38
5 4
Bedienungs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_00
6.5.1 Anlagenübersicht Zusatzheizgerät
¬
1
2
3
Abb. 6.15 Anlagenübersicht Zusatzheizgerät
Auf der Anlagenübersicht finden Sie folgende Angaben:
– Farbfeld Statusanzeige (¬ Tab. 5.1)
– Icons Statusanzeige (¬Tab. 5.4)
– Vorlauftemperatur
– Rücklauftemperatur
– Modulation
– Stellung des Heizbetrieb-Potentiometers
– Stellung des Warmwasserbetrieb-Potentiometers
– Wasserdruck
– Ereignismeldung
6.5.2 Anlagenübersicht ecoPOWER 1.0
¬
Abb. 6.16 Anlagenübersicht
ecoPOWER 1.0
