Auf der Vorderseite des Systemreglers finden Sie einen
Drehknopf (5) zur Einstellung von Werten und ein Dis-
play (1) mit Anzeige-, Eingabe- und Navigationsfunkti-
onen.
Auf der Rückseite des Displays finden Sie den Haupt-
schalter (7), mit dem Sie den Systemregler abschalten
können (¬ Kap. 11).
5.2

Farbfelder Statusanzeige

Auf Abb. 5.1 sehen Sie eine Statusanzeige (3). Status-
anzeigen finden Sie nicht nur auf der Startseite, sondern
auch auf anderen Displays.
Der Status wird durch ein Farbfeld angezeigt. Die Farb-
felder haben folgende Bedeutung:
Farbfeld Status/Maßnahme
grün
Keine Störung. Die Funktion ist aktiv.
gelb Wartung des Systems ist erforderlich.
> Informieren Sie den Vaillant Kundendienst.
rot Störung am System.
> Informieren Sie den Vaillant Kundendienst.
Tab. 5.1 Statusanzeige
5.3

Startseite

Auf der Startseite (¬ Abb. 5.1, Pos.1) zeigt das Display
die Leistungen des Systems (2) an, die aktuelle Außen-
temperatur (7), Datum und Uhrzeit (4) sowie den Status
des Systems (3).
Datum und Uhrzeit (4) stellen Sie über die Grundeinstel-
lungen (¬ Kap. 8.2.1) ein.
In der Fußleiste (5) erscheinen die folgenden Tasten
– Auswahltaste Cockpit
– Auswahltaste Dunkel
– Auswahltaste Tastensperre
– Auswahltaste Reinigung
– Info-Taste
Über die Auswahltaste „Cockpit" gelangen Sie zur
Hauptbedienseite für den Betreiber. Weitere Angaben
zur Funktion der Tasten finden Sie in Tab. 5.5.
Wie Sie von der Startseite ins Fachhandwerkermenü
gelangen, erfahren Sie in Kapitel 6.1.
5.4

Programmstruktur

Die Programmstruktur des Reglers entspricht einer
Baumstruktur mit bis zu maximal neun tiefer liegenden
Ebenen. Über die Schaltflächen und Auswahltasten im
Display gelangen Sie in der Programmstruktur jeweils
Bedienungs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_00
Den Systemregler kennenlernen 5
eine Ebene höher oder tiefer. Auf der jeweils tiefsten
Ebene finden Sie die Einstellmöglichkeiten.
5.5

Anzeige- und Bedienbereiche der Displays

Es können bis zu drei Anzeige- und Bedienbereiche auf
einem Display erscheinen.

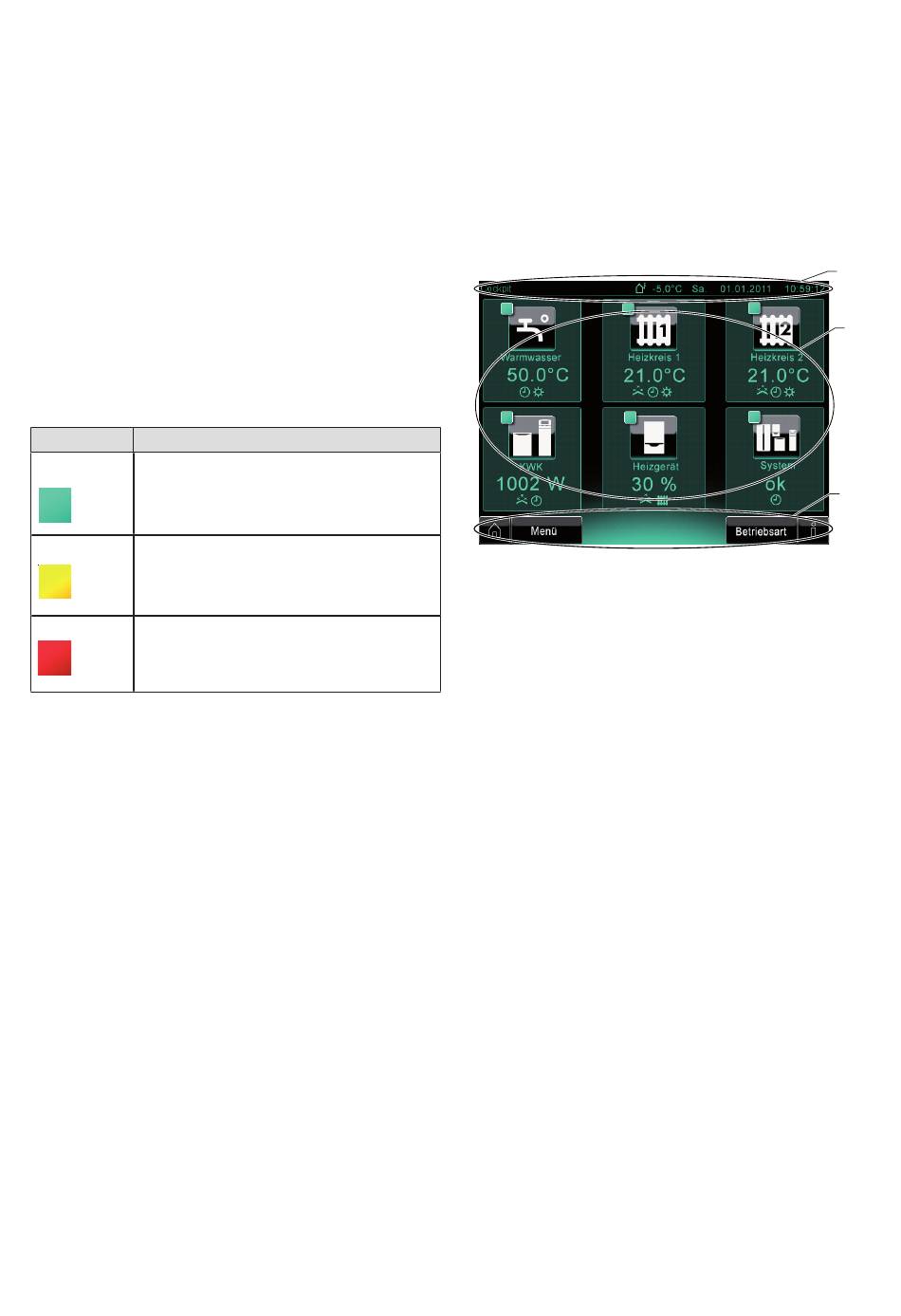

Abb. 5.2 Anzeige und Bedienbereiche der Displays
(Beispiel Cockpit)
Legende
1

Titelleiste

2 Mittlerer Bereich

3 Fußleiste
5.5.1 Titelleiste
Die Titelleiste erscheint ab dem Cockpit (Ebene 2)
(¬ Kap. 8.1.3) auf jedem Display. Auf der Titelleiste fin-
den Sie links die Bezeichnung des Displays. Rechts fin-
den Sie die Angabe der Außentemperatur, das Datum
und die Uhrzeit.
5.5.2 Mittlerer Bereich
Der mittlere Bereich des Displays ist der Hauptfunktions-
bereich des Systemreglers und ist auf jedem Display zu
sehen. Im angegebenen Beispiel (¬ Abb. 5.2) finden Sie
im mittleren Bereich Schaltflächen. Auf anderen Displays
treten im mittleren Bereich auch Eingabefelder (für Tem-
peraturwerte, Zeiten etc.) oder Anzeigen (z.B. Tempera-
turanzeigen, Anlagenübersichten, Diagramme) auf.
5.5.3 Fußleiste
Die Fußleiste erscheint ab der Startseite (Ebene 1)
(¬ Kap. 5.5) auf jedem Display. In der Fußleiste erschei-
nen stets links die Home-Taste und rechts die Info-Taste.
Außerdem finden Sie in jeder Fußleiste Auswahltasten
mit wechselnder Funktion, z.B. wie im angegebenen Bei-
spiel (¬ Abb. 5.2) „Menü" und „Betriebsart". Auf ande-
1
2
3
