17 Fachwortverzeichnis

17 Fachwortverzeichnis
Absenktemperatur
Die Absenktemperatur ist die Temperatur, auf die Ihre
Heizung die Raumtemperatur im Absenkbetrieb absenkt.
Anzeige
Eine Anzeige führt Sie in die nächsttiefere Ebene der
Menüstruktur oder zeigt Ihnen eine Auswahl von Einstel-
lungen an, die Sie verändern können.
Fehlermeldung
Eine Fehlermeldung zeigt Ihnen an, dass von der Hei-
zungsanlage an den Regler ein Fehler gemeldet wurde.
Heizkreis
Ein Heizkreis ist ein geschlossenes Kreislaufsystem von
Leitungen und Wärmeverbrauchern (z. B. Heizkörper).
Das erwärmte Wasser aus dem Heizgerät fließt in den
Heizkreis hinein und kommt als abgekühltes Wasser wie-
der im Heizgerät an. Eine Heizungsanlage verfügt übli-
cherweise über mindestens einen Heizkreis. Es können
jedoch zusätzliche Heizkreise angeschlossen sein, z. B.
für die Versorgung mehrerer Wohnungen oder einer
zusätzlichen Fußbodenheizung.
Heizkurve
Eine Heizkurve stellt das Verhältnis zwischen Außentem-
peratur und Vorlauftemperatur dar. Durch die Auswahl
einer Heizkurve können Sie die Vorlauftemperatur der
Heizung beeinflussen und damit auch die Innentempera-
tur.
Durch die Auswahlmöglichkeit verschiedener Heizkurven
kann die Regelung in Verbindung mit der Raumaufschal-
tung (siehe dort) optimal an die Wohnung und die Hei-
zungsanlage angepasst werden.
Die Abb. 15.1 zeigt die möglichen Heizkurven für eine
Raumsolltemperatur von 20 °C.
Wenn z. B. die Heizkurve 1.5 ausgewählt ist, dann wird
bei einer Außentemperatur von 0 °C auf eine Vorlauf-
temperatur von 56 °C geregelt.
106
Vorlauftemperatur
in °C
90
80
70
60
50
40
30
20
20 15

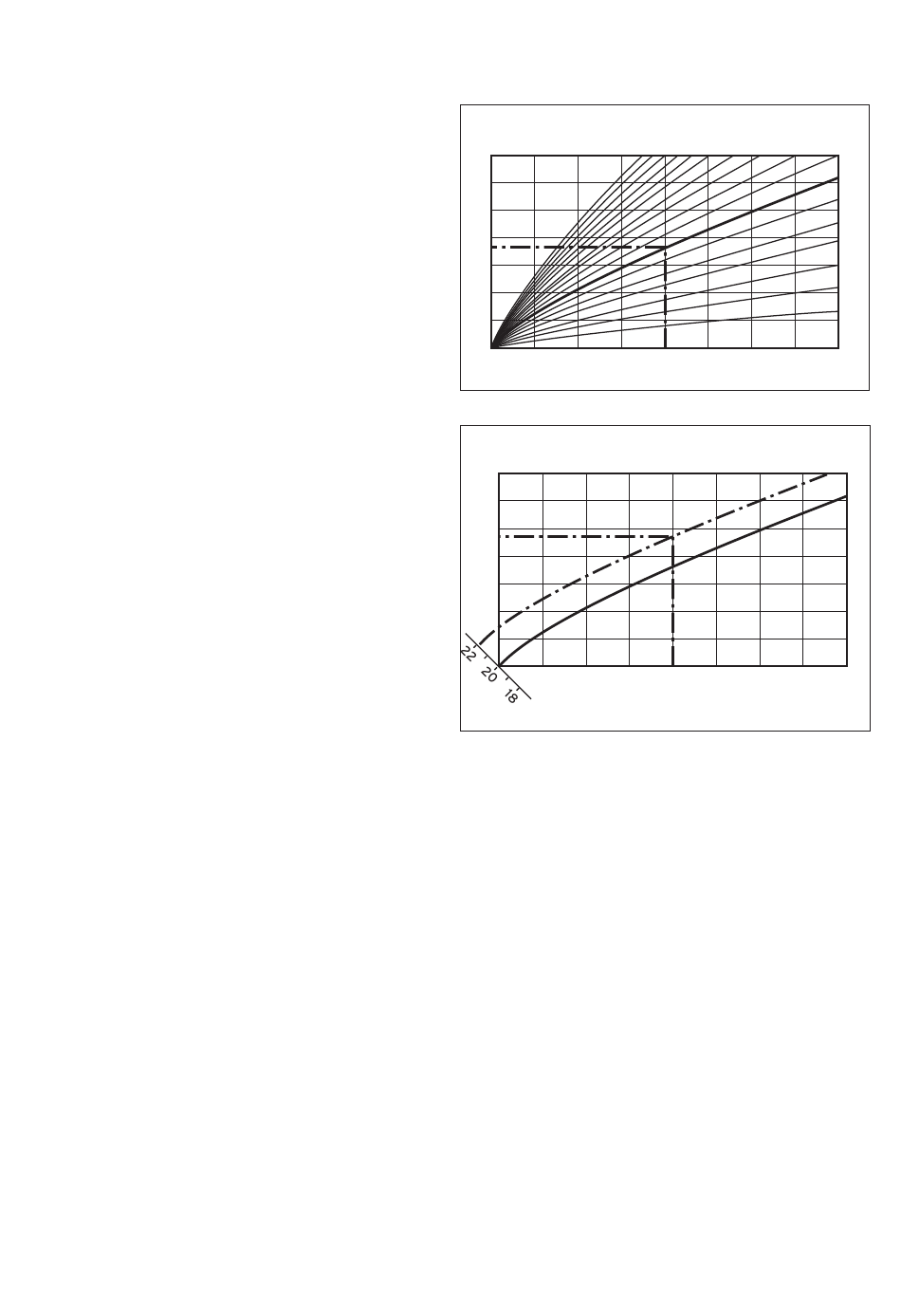

Abb. 17.1 Diagramm mit Heizkurven
Vorlauftemperatur
in °C
90
80
70
60
50
40
30
15
Achse a
Abb. 17.2 Parallelverschiebung der Heizkurve
Wenn die Heizkurve 1.5 ausgewählt ist und für die Raum-
solltemperatur nicht 20 °C, sondern 22 °C vorgegeben
sind, dann verschiebt sich die Heizkurve wie in Abb. 17.2
dargestellt. An der um 45° geneigten Achse a wird die
Heizkurve entsprechend dem Wert der Raumsolltempe-
ratur parallel verschoben. Das heißt, bei einer Außen-
temperatur von 0 °C sorgt die Regelung für eine Vor-
lauftemperatur von 67 °C.
KWK-Ertrag
Die in einem bestimmten Zeitraum (meist ein Jahr) von
einem KWK-System gewonnene Wärmeenergie. Diese
Wärmeenergie wird zur Aufheizung des Pufferspeichers
genutzt.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
4.0 3.5 3.0 2.5
10 5 0 -5
Außentemperatur in °C
10 5 0 -5
Außentemperatur in °C
Heizkurven
2.0
1.5
1.2
1.0
0.6
0.2
-10 -15 -20
1.5
-10 -15 -20
