Inbetriebnahme
28
8�4
Gerät konfigurieren
Die Konfiguration umfasst die applikationsspezifischen Einstellungen (beispielsweise den
Grundabgleich), die Zuordnung und das Verhalten der Ausgänge (beispielsweise Ein- und
Ausschaltpunkte) sowie das Verhalten der Anzeige (beispielsweise Bediensprache und
Anzeigemodus).
In den folgenden Unterkapiteln werden die entsprechenden Konfigurationsmöglichkeiten
erläutert.
• Die den Funktionen und Funktionsgruppen zugeordneten Nummern sind zur leichteren
Orientierung in den folgenden Unterkapiteln in Klammern angefügt.
• Übersicht über alle zur Verfügung stehenden Funktionen und Werkseinstellung
→ 61
8�4�1 Anpassungen an die Applikation
Die Mikrowellenschranke Soliwave FQR57/FDR57 muss zur Inbetriebnahme an
die Applikation angepasst werden, hierzu dienen die folgenden Funktionen der
Hauptfunktionsgruppe Applikation (2000).
Einzelheiten zur Mikrowellenschranke Soliwave FQR57/FDR57:
Technische Information TI01330F/97/DE und Betriebsanleitung BA01804F/97/A2
8�4�1�1
Automatischer Abgleich Grenzstanddetektion
Applikation
Sensor
→
2000
2100
Der automatische Abgleich wird entweder bei freiem (1) oder bei bedecktem Strahlengang
(2) durchgeführt, die Auswahl entspricht hierbei dem Zustand des Strahlengangs.
Auswahl: "Freier Strahlengang", "Bedeckter Strahlengang"
1

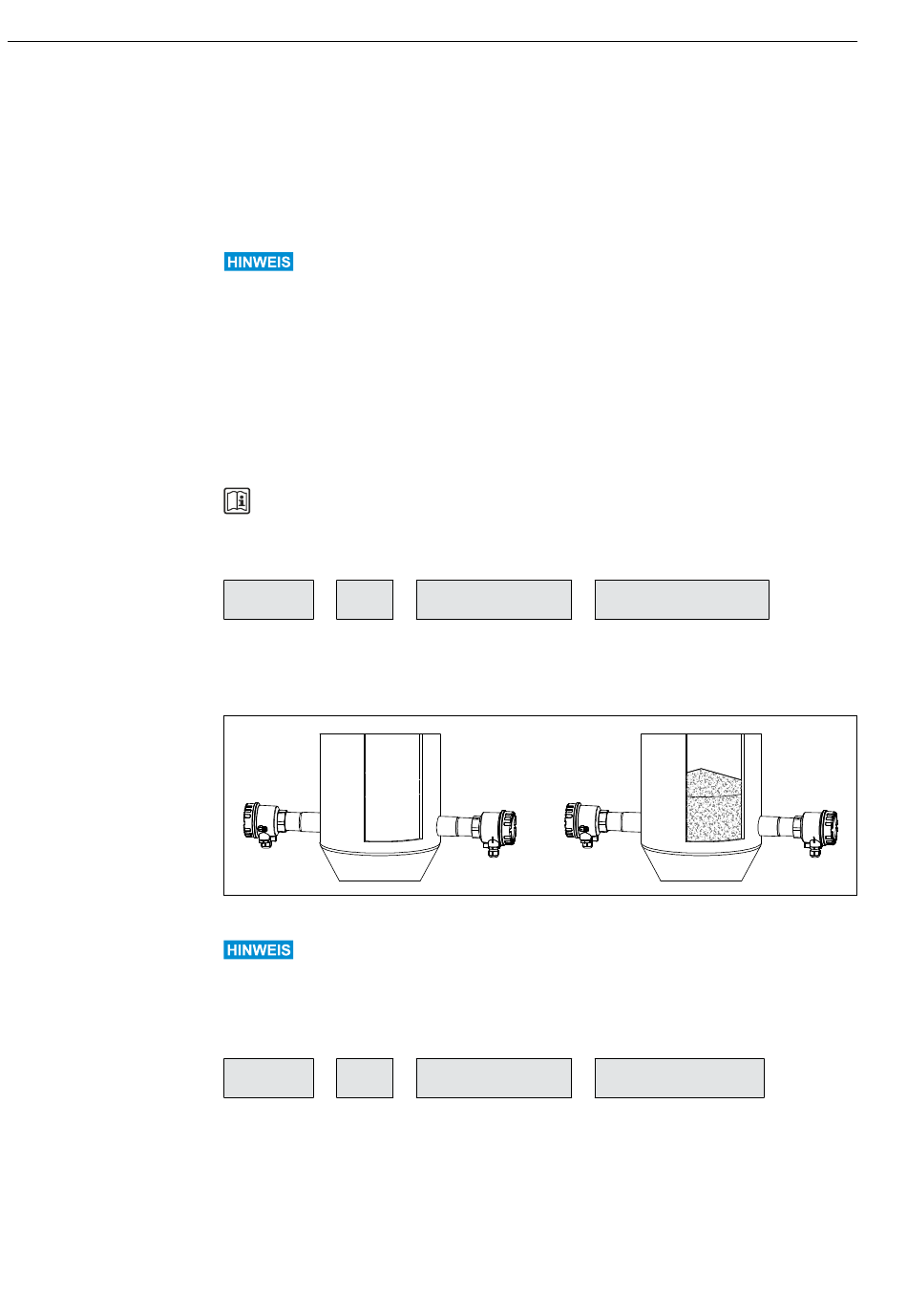

16 Abgleichbedingungen der Grenzstanddetektion
Mit Hilfe der folgenden manuellen Abgleichfunktionen kann die Mikrowellenschranke
fein abgeglichen bzw. an geänderte Applikationsbedingungen angepasst werden.
8�4�1�2
Manueller Abgleich untere Grenze (UG) Grenzstanddetektion
Applikation
Sensor
→
2000
2100
Mit dieser Funktion lässt sich die untere Grenze des eingestellten Detektionsbereichs mit
(Verkleinerung des eingestellten Detektionsbereichs 0-100 %) oder (Vergrößerung
des eingestellten Detektionsbereichs 0-100 %) bei der Grenzstanddetektion verschieben.
Als Hilfestellung ist neben dem eingestellten Detektionsbereich auch der aktuelle
Messwert eingeblendet.
Grenzstanddetektion
→
2110
Grenzstanddetektion
→
2110
Nivotester FTR525
Automatischer Abgleich
→
2111
2
Manueller Abgleich UG
→
2112
Endress+Hauser
