XTP501 & XTC501 Bedienungsanleitung
HINWEIS 1: Kanal 1 ist ein Festbereichsausgang über den Instrumentenbereich
und Kanal 2 ist zwischen 0-100 % einstellbar.
HINWEIS 2: Der maximale Schleifenlastwiderstand für mA-Ausgänge beträgt
550Ω.
HINWEIS 3: Die mA-Ausgänge werden mit einer 24-V-Erregerspannung
versorgt.
4.5.6
Alarm-Relais-Kontakte
•
Typ : SPCO (NO, NC und C)
•
Schaltleistung, max: 2 A, 250 V AC
•
Hysterese ist 0,03 %
•
AL1 und AL2 können als OFF, LOW oder HIGH konfiguriert werden
•
Ein Tiefalarm schaltet ein, wenn % unter dem Sollwert liegt und schaltet
aus, wenn % über dem Sollwert liegt + Hysterese
•
Ein Hochalarm schaltet ein, wenn % über dem Sollwert liegt und schaltet
aus, wenn % unter dem Sollwert liegt - Hysterese
•
Wenn das Gerät aufgewärmt ist (Zellentemperatur nicht stabilisiert), sind
beide Relais AUS
Michell Instruments

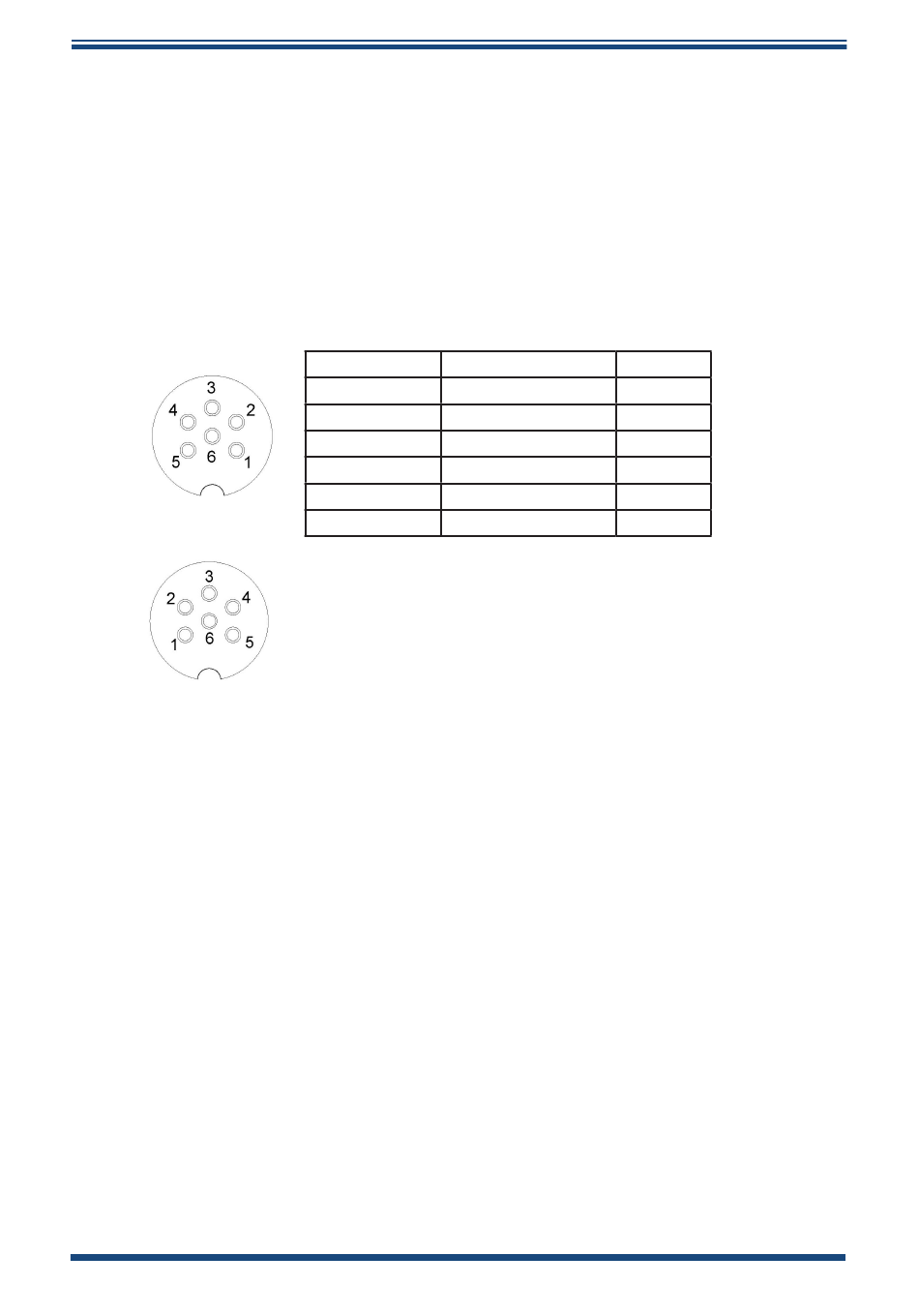

Pin-Nummer
Beschreibung
1
Alarm 2 NEIN
2
Alarm 1 NEIN
3
Alarm 1 Gemeinsam Grün
4
Alarm 1 NC
5
Alarm 2 NC
6
Alarm 2 Gemeinsam Schwarz
HINWEIS: Die obige Ansicht der elektrischen
Anschlüsse ist von der Steckseite aus dargestellt.
Hier sind die Anschlüsse, wie sie von der Rückseite
des Steckers aus gesehen werden und die für die
Verdrahtung verwendet werden sollten.
INSTALLATION
Farbe
Rot
Blau
Gelb
Weiß
37
