INSTALLATION
4.5.3
Signalausgang
Es gibt zwei lineare 4...20mA-Signalausgangskanäle für die Zielgaskonzentration.
Einer ist auf den kalibrierten Bereich des Geräts festgelegt und der zweite kann
im Menü konfiguriert werden. HINWEIS: Wenn das Gerät aufgewärmt wird
(Zellentemperatur nicht stabilisiert), werden diese Ausgänge auf 3,2 oder
21,4 mA gesteuert.
•
Der maximale mA-Ausgang beträgt ca. 20,5mA
•
Der minimale mA-Ausgang beträgt ca. 3,8 mA
•
Der Benutzer kann die Fehlerbedingung auswählen, um den mA-Ausgang
auf Low (3,2 mA) oder Hi (21,4 mA) zu steuern.
4.5.4
Serieller Ausgang
Der Analysator verfügt über Modbus-RTU-Kommunikation über das RS485-Protokoll;
weitere Einzelheiten finden Sie auf der Anwendungssoftware-CD.
•
Typ: Modbus RTU über RS485
•
RS485: 2 Draht (plus Masse), halbduplex
•
Baudrate: 9600
•
Parität: Keine
•
Datenbits: 8
•
Stoppbits: 1
4.5.5
Analoge (4...20 mA) Ausgänge und Kommunikation
Warnung: Versuchen Sie nicht, dieses Gerät über den 4...20-mA-Ausgang mit
Strom zu versorgen, da dies die Hauptplatine irreversibel beschädigen würde.
36
XTP501 & XTC501 Bedienungsanleitung

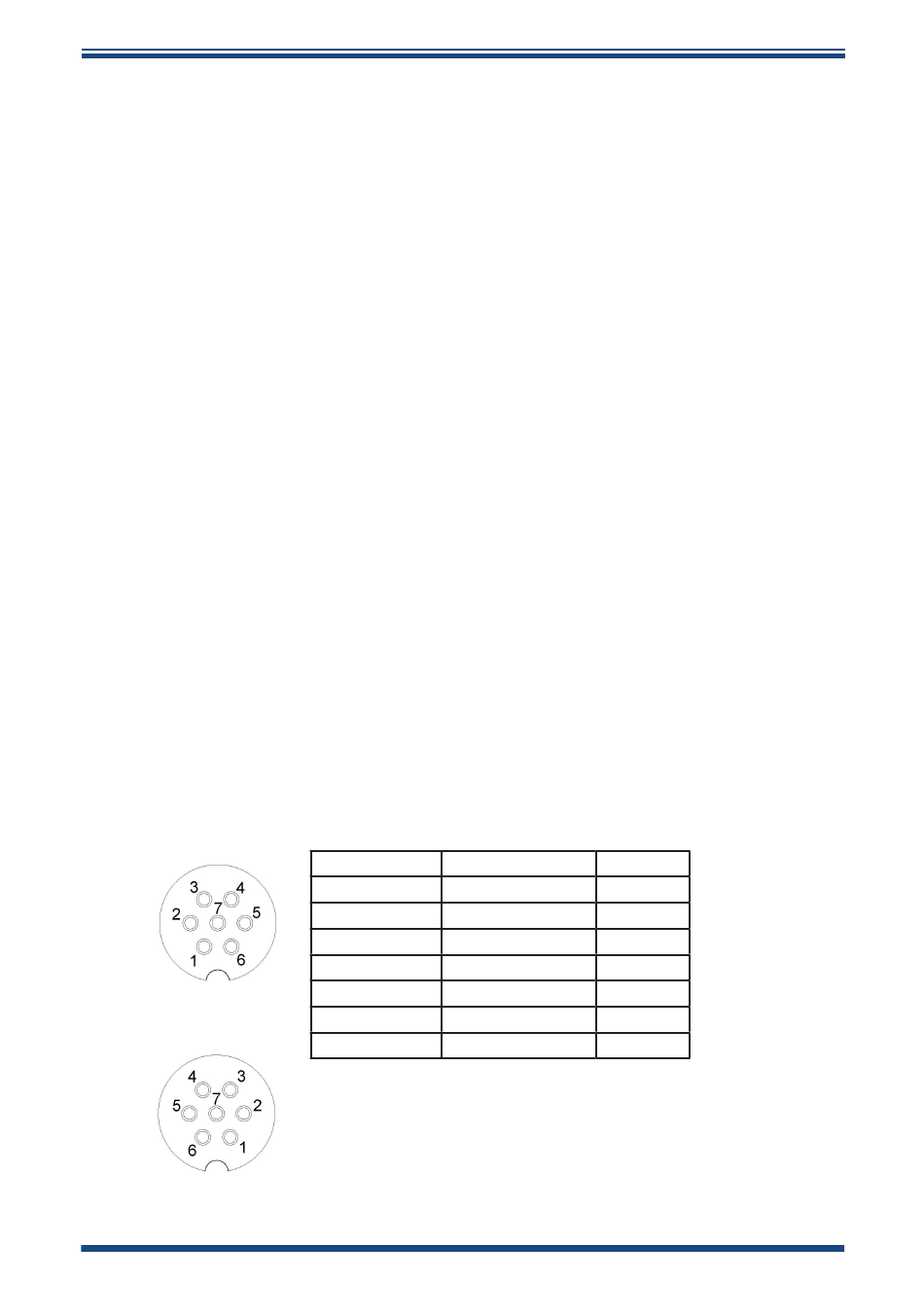

Pin-Nummer
Beschreibung
1
Kanal 2 -VE
2
RS485 B
3
Kanal 1 -VE
4
Kanal 1 +VE
5
RS485 A
6
KANAL 2 +VE
7
RS485 GND
HINWEIS: Die obige Ansicht der elektrischen
Anschlüsse ist von der Steckseite aus dargestellt.
Hier sind die Anschlüsse, wie sie von der Rückseite
des Steckers aus gesehen werden und die für die
Verdrahtung verwendet werden sollten.
Farbe
Rot
Blau
Grün
Gelb
Weiß
Schwarz
Braun
99976 Ausgabe 1, Mai 2021
