XTP501 & XTC501 Bedienungsanleitung
2.3
Bedienerschnittstelle
2.3.1
Interface-Steuerungen
ESC
Auf/Ab-
Taste
Pfeiltasten
Die Bilder oben zeigen die Optionen der Benutzeroberfläche, die aus einem
hintergrundbeleuchteten Flüssigkristalldisplay und 4 berührungsempfindlichen Pads
besteht, die die Benutzerinteraktion erleichtern.
Zur Überwachung oder Einstellung von Parametern ist eine Anwendungssoftware
verfügbar. Für die Anwendungssoftware ist ein PC oder Laptop mit Komm-Port-Anschluss
erforderlich. Wenn Sie eine serielle RS232-Schnittstelle verwenden, stellen Sie sicher,
dass ein isolierter RS232-zu-RS485-Konverter verwendet wird.
Michell Instruments
Hintergrundbeleuchtetes
LCD
ENTER
Taste

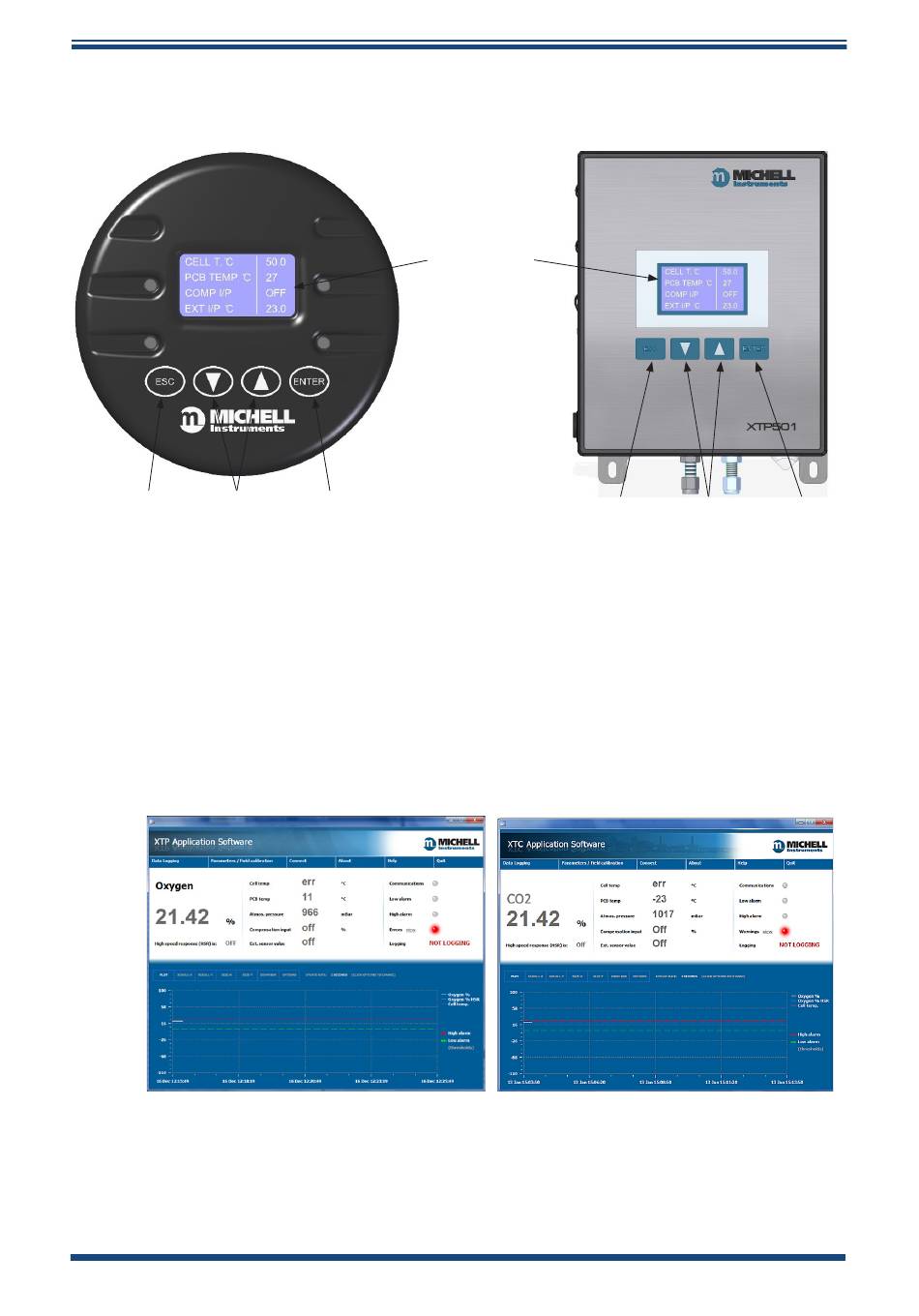

Abbildung 4 Benutzeroberfläche
Abbildung 5 Anwendungssoftware Beispielbilder
BETRIEB
ESC
Auf/Ab-
Taste
Pfeiltasten
ENTER
Taste
